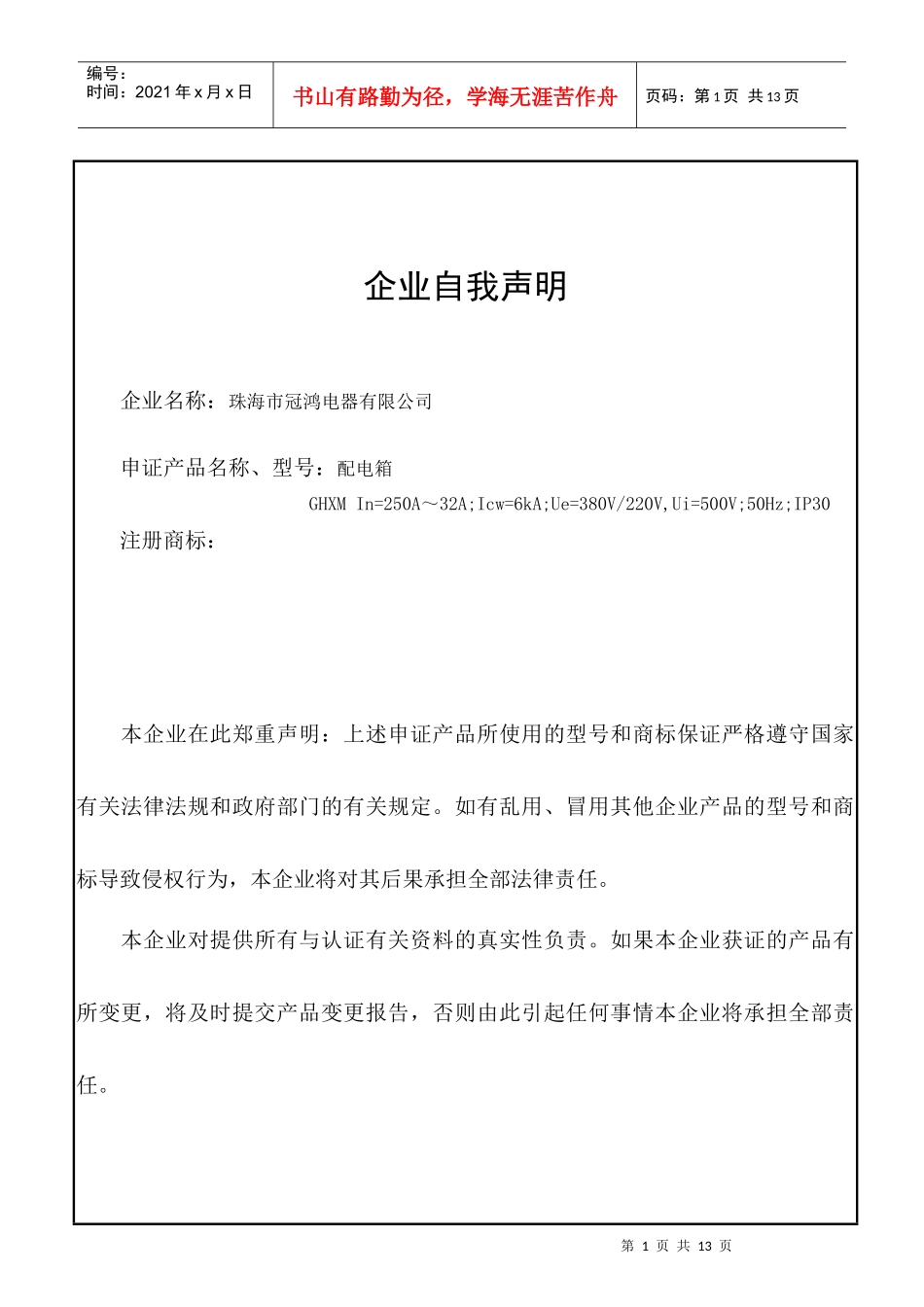

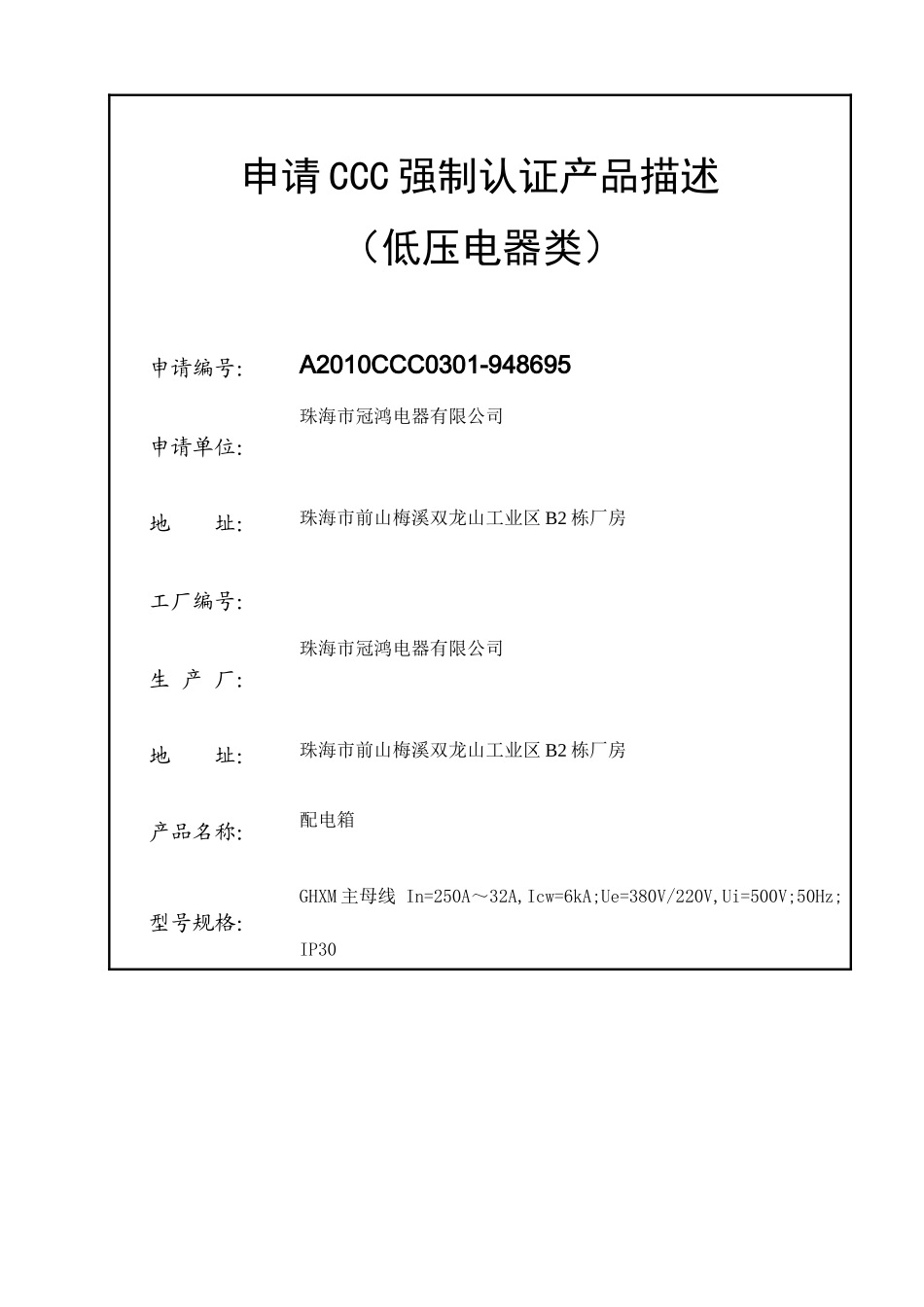

申请CCC强制认证产品描述（低压电器类）申请编号：A2010CCC0301-948695申请单位：珠海市冠鸿电器有限公司地址：珠海市前山梅溪双龙山工业区B2栋厂房工厂编号：生产厂：珠海市冠鸿电器有限公司地址：珠海市前山梅溪双龙山工业区B2栋厂房产品名称：配电箱型号规格：GHXM主母线In=250A～32A,Icw=6kA;Ue=380V/220V,Ui=500V;50Hz;IP30申请单位（印章）第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页企业自我声明企业名称：珠海市冠鸿电器有限公司申证产品名称、型号：配电箱GHXMIn=250A～32A;Icw=6kA;Ue=380V/220V,Ui=500V;50Hz;IP30注册商标：本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页申证企业负责人（签名）：日期：（企业盖章）产品描述（试样描述）1.产品构成的描述及结构特点（结构概要说明）:1).产品型号及名称GHXM配电箱2).提供图纸及编号：试样装配图GH-201，试样电气原理图（说明元件型号、规格、连接母线与电缆牌号规格）GH-202。3).主要结构数据：框架与柜架结构特点配电箱由电解钢板折弯而成,相体由二部分组成,左部分内安装主开关,主开关手柄外露,右部分内安装支路元器件,支路断路器上装有金属盖板且手秉露出安装板,打开外门可操作箱内元件,进出线敲落孔在箱壁上下则.箱体接地端子与箱体相连,表面采用环氧树脂粉末经静电电喷涂处理,中型导体(N)和保护导体(PE)装在箱的右下角。箱体外型尺寸：600mm×700mm×200mm保护接地措施设有专门的PE线排，柜门用黄绿双色导线与地排相连防腐蚀采用环氧树脂粉末经静电电喷涂。开关电器及元件（元件明细表）表1第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页序号元件名称数量型号规格（包括短路分断能力）制造商（生产厂）1塑壳断路器1DZ20Y-400/3300250A浙江正泰电器有限公司2漏电断路器2DZ47LE-60/1P+N60A浙江正泰电器有限公司3小型断路器1DZ47-603P、C60浙江正泰电器有限公司4小型断路器1DZ47-602P、C60浙江正泰电器有限公司5小型断路器3DZ47-601PC60浙江正泰电器有限公司6小型断路器3DZ47-501PC50浙江正泰电器有限公司7小型断路器2DZ47-631PC16浙江正泰电器有限公司8壳体---冷轧钢板珠海市冠鸿电器有限公司母线与绝缘导线（型号规格、材料名称及牌号、生产厂）表2序号元件名称材料名称型号规格制造商（生产厂）1三相汇流排紫铜30×6广州市半径电力铜材有限公司2PE接线端子紫铜10×20广州市半径电力铜材有限公司N排紫铜30×3广州市半径电力铜材有限公司3聚氯乙烯绝缘导线聚氯乙烯6、10mm2广州市萝岗区三煌电线电缆厂绝缘支撑件、母线夹、母线框及有关连接件（材料名称及牌号、生产厂）表3序号元件名称材料名称/型号规格制造商（生产厂）1N、PE绝缘支撑件DMC低收缩不饱和聚脂玻璃纤维增强团状模塑料φ30mm×30mm浙江海坦塑胶制品有限公司第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页产品描述（试样描述）2.主要技术参数:额定工作电压：380/220V额定绝缘电压:500V母线的额定电流和短时耐受电流能力：250A,6kA主开关的分断能力：6kA安装类别：Ⅰ□，Ⅱ√，Ⅲ□，Ⅳ□注：如提供的样柜有不同的安装类别应予以说明。材料组别：Ⅲa注：应提供最低材料组别。污染等级：3电气间隙:≥5.5mm爬电距离:≥8mm出线回路数：12路，主开关额定电流250A各出线回路额定电流60A×7、50A×3、16A×2外壳防护等级：IP30产品最大出线回路数：30路产品分散系数：■0.8□0.9□1.0第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页产品描述3系列的描述（申...
