STS静态转换开关产品描述及技术参数VIP免费

STS静态转换开关产品描述及技术参数_第1页
1/17
STS静态转换开关产品描述及技术参数_第2页
2/17
STS静态转换开关产品描述及技术参数_第3页
3/17

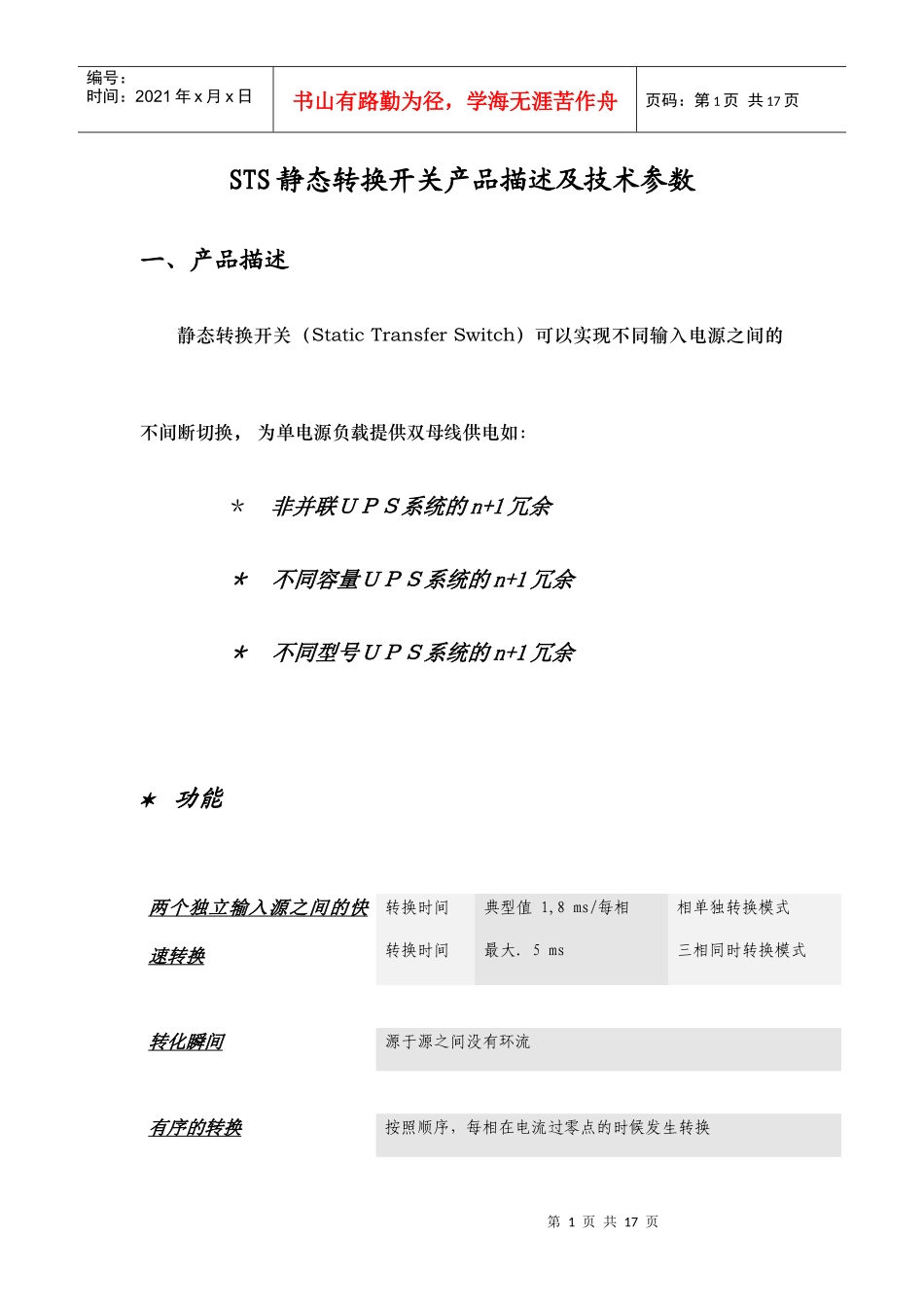

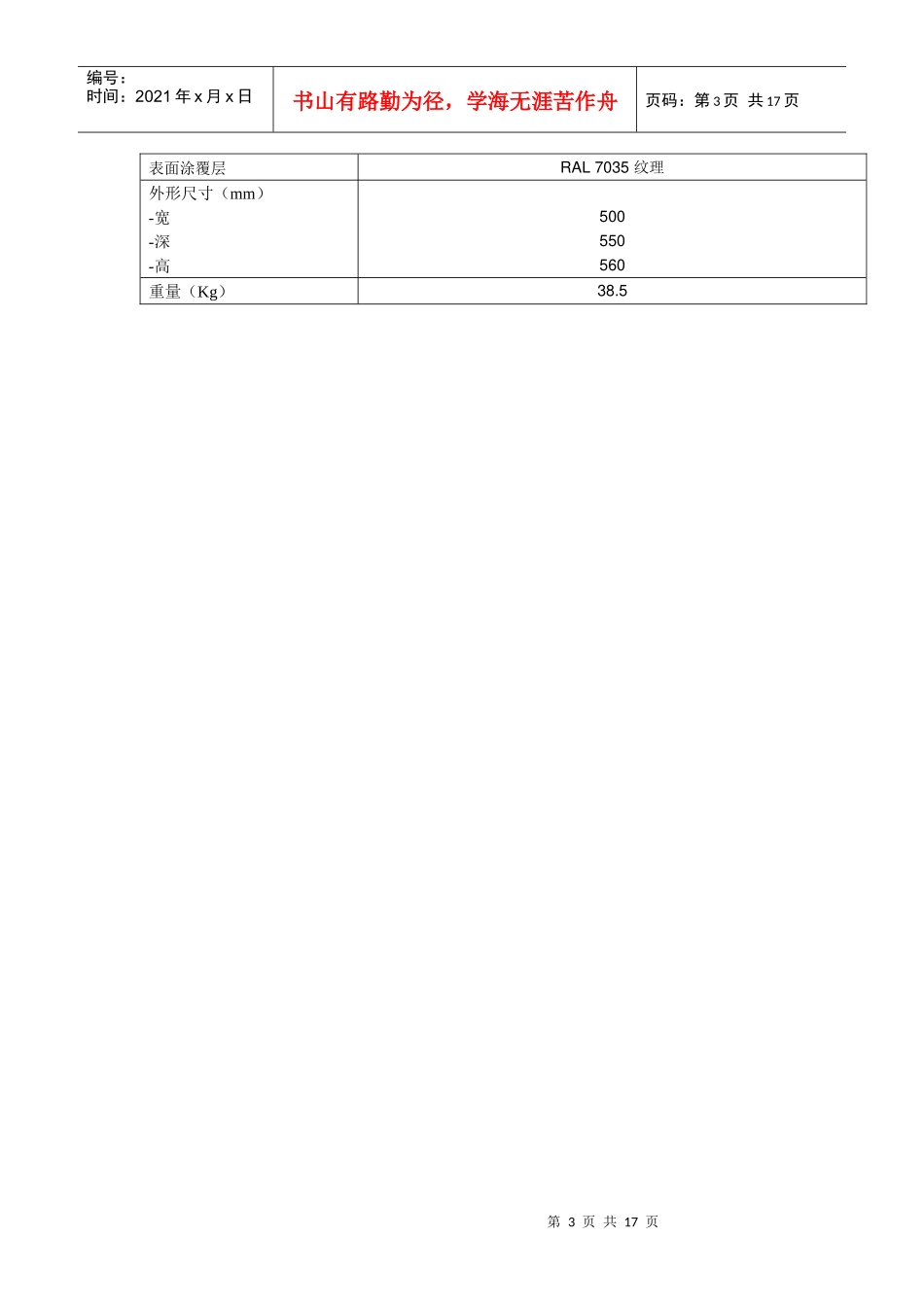

第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页STS静态转换开关产品描述及技术参数一、产品描述静态转换开关(StaticTransferSwitch)可以实现不同输入电源之间的不间断切换,为单电源负载提供双母线供电如:*非并联UPS系统的n+1冗余*不同容量UPS系统的n+1冗余*不同型号UPS系统的n+1冗余功能两个独立输入源之间的快速转换转换时间转换时间典型值1,8ms/每相最大.5ms相单独转换模式三相同时转换模式转化瞬间源于源之间没有环流有序的转换按照顺序,每相在电流过零点的时候发生转换第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页自动和手动转换转换由内部逻辑或外部命令控制。自动转换发生在被选择的源超出其允许精度范围的时候。手动转化是通过前面板的按钮开关或UPS输入的控制命令来实现的。二、技术参数APOTRANS25-63A型号AT25AT35AT50AT63额定电流(A)25355063额定电压(V)400±15%额定频率(Hz)50±[5%保险丝规格(A)25355063功率因素(cosΦ)过载能力(%)-120-150-14倍额定电流10min2min10ms峰值因素>5效率(%)99转换时间(ms)同步不同步手动0.5/自动<2(每相)0.5~60可调整接线柱4允许的工作温度0-40°C相对湿度20–90%(不凝露)安装高度<1000米海拔高度防护等级IP20第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页表面涂覆层RAL7035纹理外形尺寸(mm)-宽-深-高500550560重量(Kg)38.5第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页APOTRANS125-1000A型号AT125AT315AT630AT1000额定电流(A)1253156301000额定电压(V)400±15%额定频率(Hz)50±[5%保险丝规格(A)25355063功率因素(cosΦ)过载能力(%)-120-150-14倍额定电流10min2min10ms峰值因素>5效率(%)98.5转换时间(ms)同步不同步手动0.5/自动<2(每相)0.5~60可调整接线柱4风速(m3/h)450210021002100允许的工作温度0-40°C相对湿度20–90%(不凝露)安装高度<1000米海拔高度防护等级IP20表面涂覆层RAL7035纹理外形尺寸(mm)-宽-深-高5708001400120086019001200860190015008201900重量(Kg)200600625865第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页一、PillerAPOTRANSAT系列转换开关原理框图1.PillerAPOTRANSAT系列25A~63A2.PillerAPOTRANSAT系列125A~1600A第6页共17页第5页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共17页第7页共17页第6页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共17页二、PillerAPOTRANSAT系列转换开关工作方式PillerAPOTRANS静态转换开关采用最新的电源技术和先进的数字控制,为用户提供最佳解决方案。该系统可实现两个相同的电源之间或不同的电源(如不同型号、品牌的UPS)之间的不间断转换。两路输入电源中的一路通过静态开关与负载连接,当这路发生故障时就会自动切换到另外一路输入电源。静态开关SS1和SS2通过Q1、Q2、Q3三个手动开关和负载并联,另外,两路输入电源与负载的连接是通过两个维修旁路开关。正常工作方式下,Q1、Q2、Q3闭合,Q4、Q5断开。预设定的输入电源通过可控硅开关和负载连接,若该路输入发生故障或输入电压无法满足要求时,系统会自动切换到另外一路输入电源。系统要恢复到预设定的输入电源,将取决于用户对系统的设置。在特定条件下的自动切换,可通过操作面板上的控制键或外部信号实现手动转换。在维修情况下,Q1、Q2、Q3断开,Q4、Q5闭合,系统通过电源维修旁路开关与负载连接,而不影响对负载的供电。第8页共17页第7页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共17页三、PillerAPOTRANSAT系列转换开关控制面板功能图PillerAPOTRANSAT系列转换开关的操作显示面板由5个控制键、模拟线路指示图(带有5个三色LED指示灯)和四线80字节的液晶显示器组成。转...
