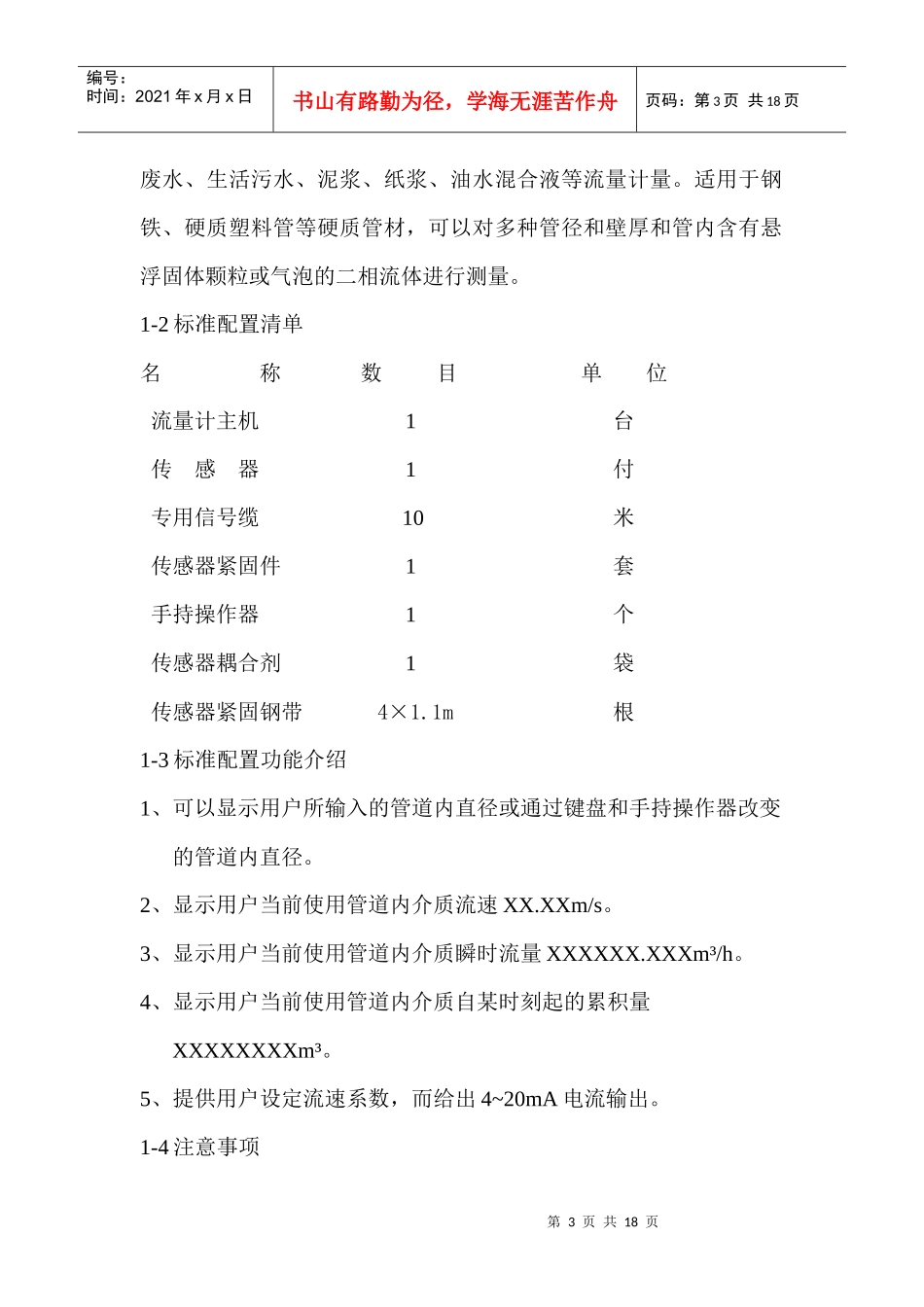

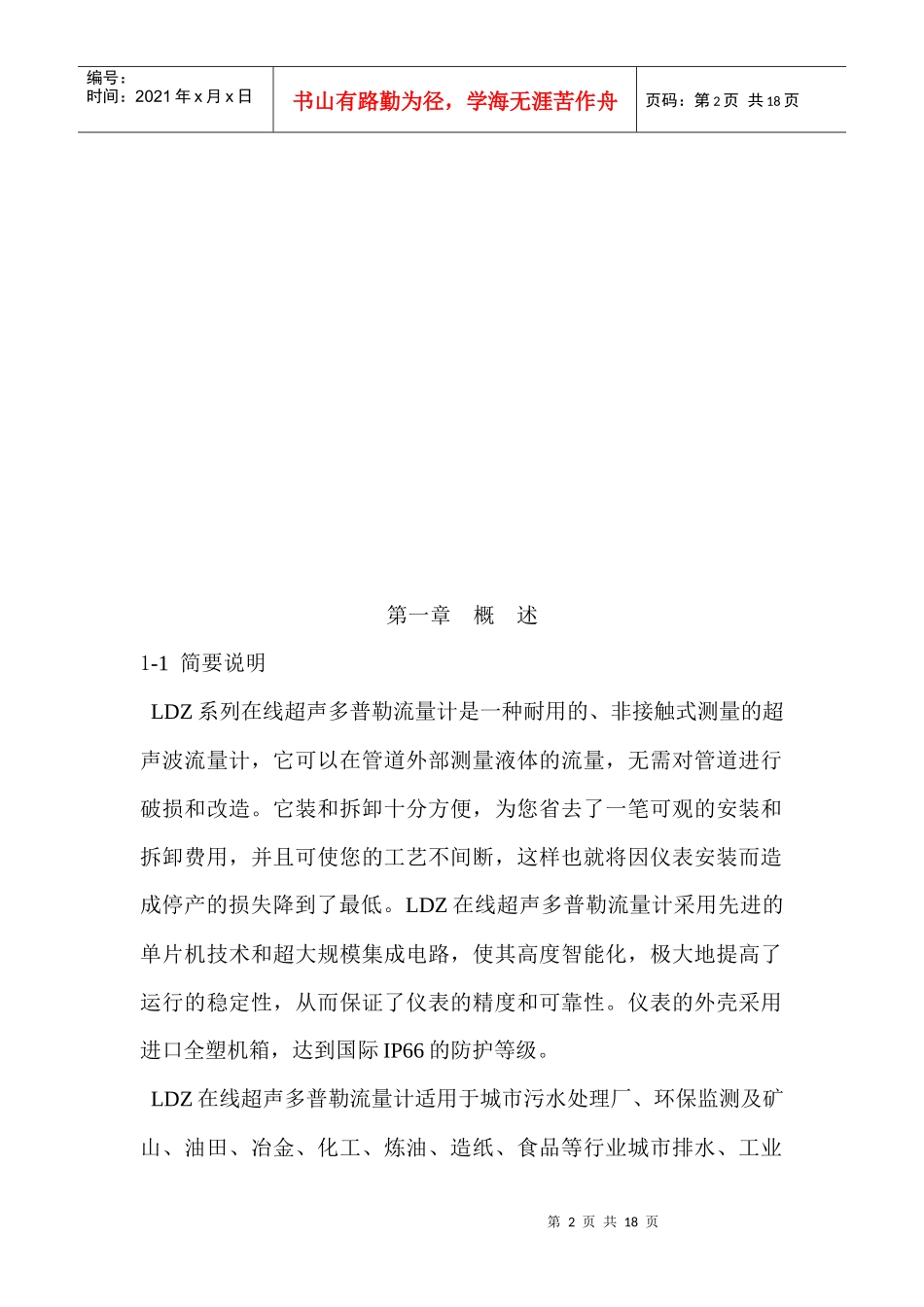

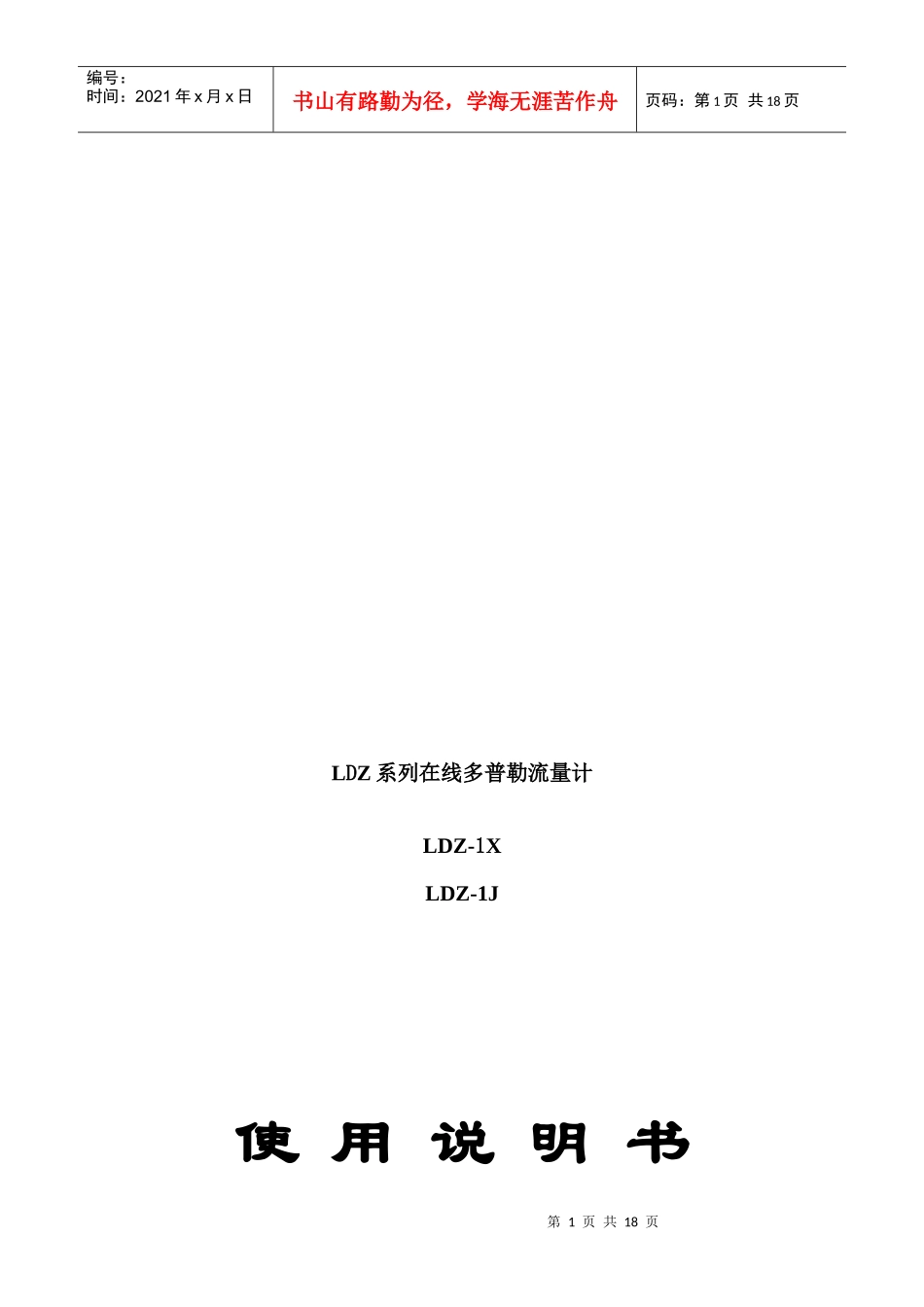

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页LDZ系列在线多普勒流量计LDZ-1XLDZ-1J使用说明书第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第一章概述1-1简要说明LDZ系列在线超声多普勒流量计是一种耐用的、非接触式测量的超声波流量计，它可以在管道外部测量液体的流量，无需对管道进行破损和改造。它装和拆卸十分方便，为您省去了一笔可观的安装和拆卸费用，并且可使您的工艺不间断，这样也就将因仪表安装而造成停产的损失降到了最低。LDZ在线超声多普勒流量计采用先进的单片机技术和超大规模集成电路，使其高度智能化，极大地提高了运行的稳定性，从而保证了仪表的精度和可靠性。仪表的外壳采用进口全塑机箱，达到国际IP66的防护等级。LDZ在线超声多普勒流量计适用于城市污水处理厂、环保监测及矿山、油田、冶金、化工、炼油、造纸、食品等行业城市排水、工业第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页废水、生活污水、泥浆、纸浆、油水混合液等流量计量。适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚和管内含有悬浮固体颗粒或气泡的二相流体进行测量。1-2标准配置清单名称数目单位流量计主机1台传感器1付专用信号缆10米传感器紧固件1套手持操作器1个传感器耦合剂1袋传感器紧固钢带4×1.1m根1-3标准配置功能介绍1、可以显示用户所输入的管道内直径或通过键盘和手持操作器改变的管道内直径。2、显示用户当前使用管道内介质流速XX.XXm/s。3、显示用户当前使用管道内介质瞬时流量XXXXXX.XXXm³/h。4、显示用户当前使用管道内介质自某时刻起的累积量XXXXXXXXm³。5、提供用户设定流速系数，而给出4~20mA电流输出。1-4注意事项第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页1、仪表在使用前应仔细阅读本使用说明书，若有不明白的地方请与本公司联系。2、仪表不要放置在具有强烈振动的场所。3、仪表周围的环境温度、湿度不要超过“技术条件”中的要求。4、仪表所使用的电源除满足“技术条件”的要求外还应注意不要与变频调速器、电焊机、大型电力设备等污染电源的设备使用同一电源。5、测量的管路、液体要适合本仪表的要求，请仔细阅读“传感的安装”一章。因为许多测量的异常情况均由测量位置的选择及传感器安装不当所造成的。第二章主要技术指标精度：2.0级杂质含量：≥20mg/L管径范围：Φ25mm～2200mm流速范围：0.1m/s～10m/s管道材料：钢、塑料环境条件：主机：工作温度-10℃～55℃相对湿度不大于９5%大气压力86～108KPa第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页传感器：工作温度：-20℃～55℃常温：-20℃～150℃相对湿度不大于95%大气压力86～108KPa功率：≤15W第三章外形及安装尺寸1、LDZ-1X（B）多普勒流量巡检仪采用进口塑料机箱，壁挂式IP66保护等级。外形尺寸：350×255×110mm安装方法：4×6塑料胀管安装尺寸：345×240mm2、LDZ-1J（B）多普勒流量计，进口壁挂式塑料机箱，IP66保护等级。外形尺寸：255×180×88mm安装尺寸：238×165mm3、LDZ-1X（P）、LDZ-1J（P）盘式仪表外形尺寸：255×160×80mm安装尺寸：150×75mm第四章传感器的安装第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页4-1传感器的外形图及紧固件结构图传感器结构如图一所示：②③④①传感器壳体②传感器换能器①⑤③传感器引线④传感器接线盒图一⑤电缆线入线孔紧固件如图二所示：⑤③④①②图二①紧固支架②平衡挡板③紧固螺铨④压板⑤紧固螺孔4-2安装位置的选择由于传感器的安装位置，被测管路的状态对测量精度有很大影响，因此请选择满足下列条件的场所。1、管道圆度好，内表面光滑，管壁均匀。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页2、上游侧10D，下游侧5D以上的直管段，注“D为管道内径”。3、上游侧30D以内...
