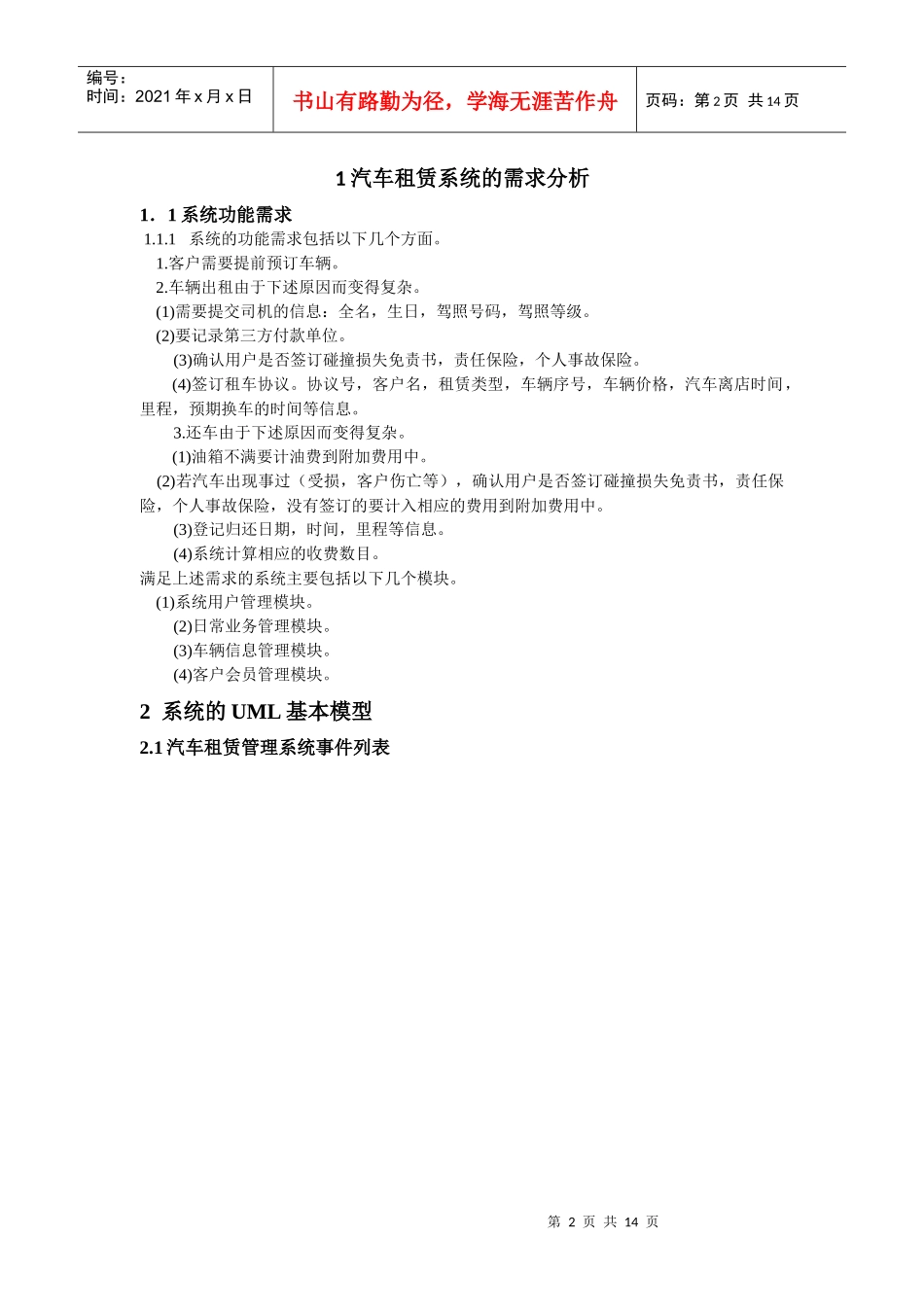

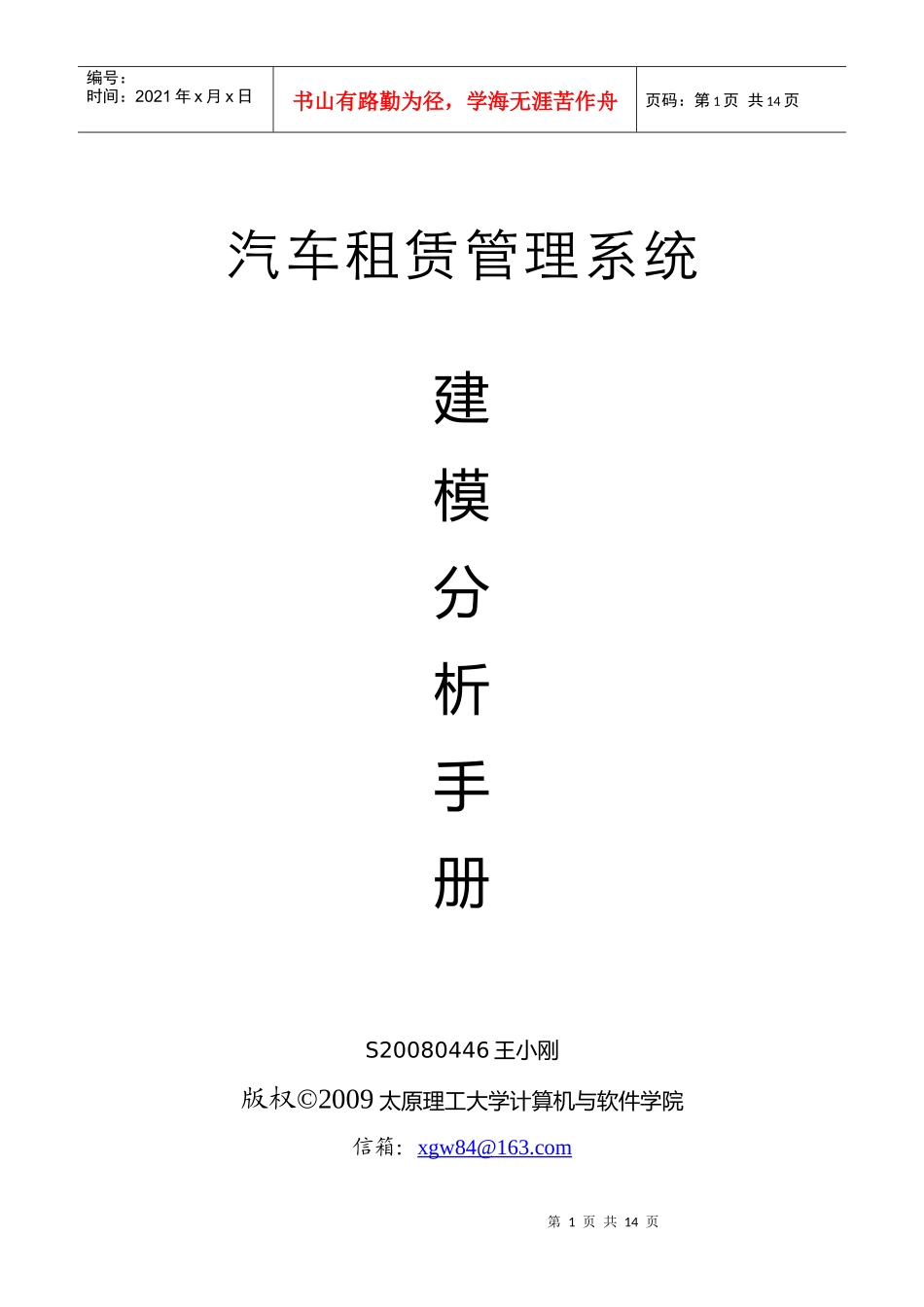

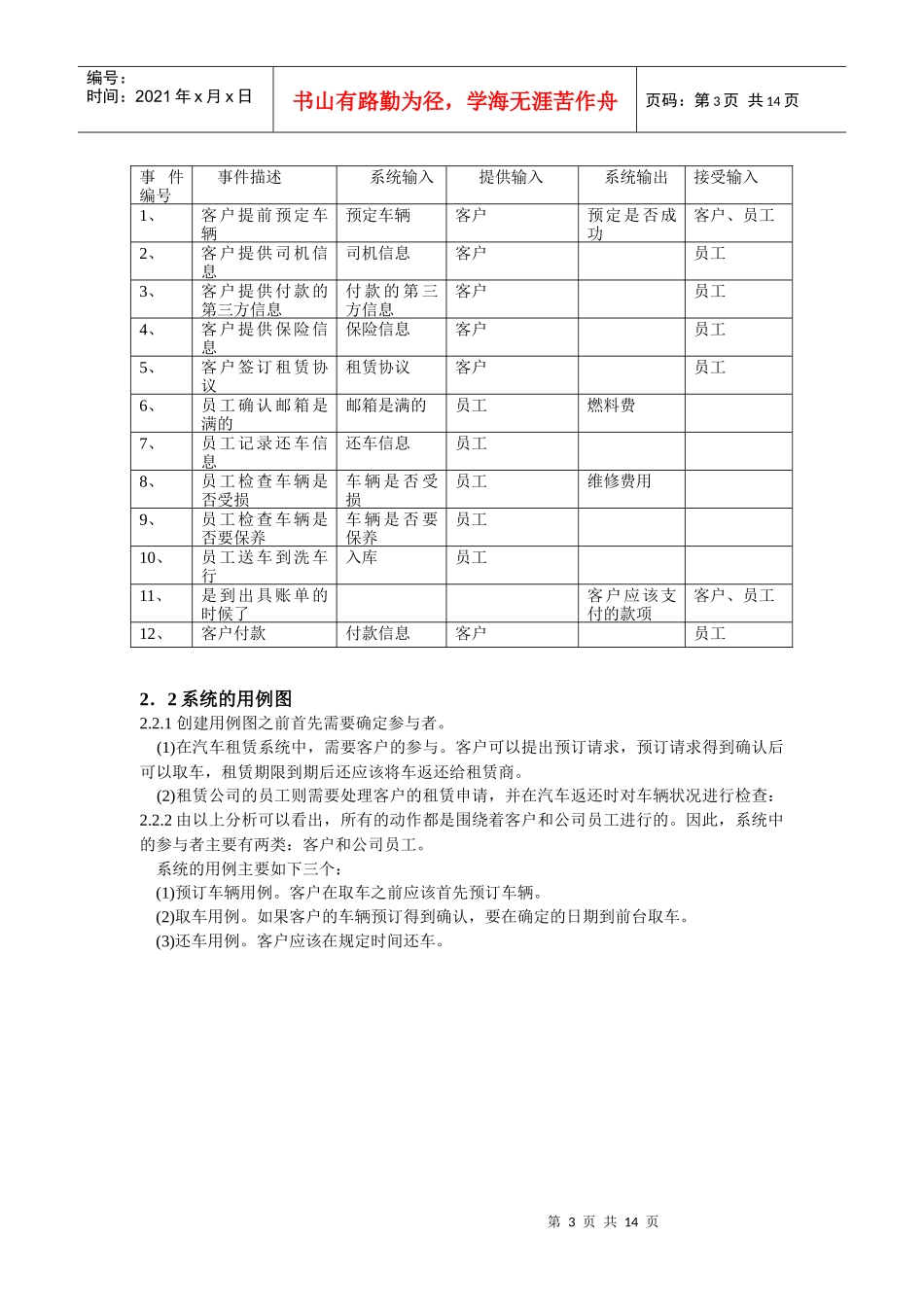

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页汽车租赁管理系统建模分析手册S20080446王小刚版权©2009太原理工大学计算机与软件学院信箱：xgw84@163.com第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1汽车租赁系统的需求分析1．1系统功能需求1.1.1系统的功能需求包括以下几个方面。1.客户需要提前预订车辆。2.车辆出租由于下述原因而变得复杂。(1)需要提交司机的信息：全名，生日，驾照号码，驾照等级。(2)要记录第三方付款单位。(3)确认用户是否签订碰撞损失免责书，责任保险，个人事故保险。(4)签订租车协议。协议号，客户名，租赁类型，车辆序号，车辆价格，汽车离店时间，里程，预期换车的时间等信息。3.还车由于下述原因而变得复杂。(1)油箱不满要计油费到附加费用中。(2)若汽车出现事过（受损，客户伤亡等），确认用户是否签订碰撞损失免责书，责任保险，个人事故保险，没有签订的要计入相应的费用到附加费用中。(3)登记归还日期，时间，里程等信息。(4)系统计算相应的收费数目。满足上述需求的系统主要包括以下几个模块。(1)系统用户管理模块。(2)日常业务管理模块。(3)车辆信息管理模块。(4)客户会员管理模块。2系统的UML基本模型2.1汽车租赁管理系统事件列表第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2．2系统的用例图2.2.1创建用例图之前首先需要确定参与者。(1)在汽车租赁系统中，需要客户的参与。客户可以提出预订请求，预订请求得到确认后可以取车，租赁期限到期后还应该将车返还给租赁商。(2)租赁公司的员工则需要处理客户的租赁申请，并在汽车返还时对车辆状况进行检查：2.2.2由以上分析可以看出，所有的动作都是围绕着客户和公司员工进行的。因此，系统中的参与者主要有两类：客户和公司员工。系统的用例主要如下三个：(1)预订车辆用例。客户在取车之前应该首先预订车辆。(2)取车用例。如果客户的车辆预订得到确认，要在确定的日期到前台取车。(3)还车用例。客户应该在规定时间还车。事件编号事件描述系统输入提供输入系统输出接受输入1、客户提前预定车辆预定车辆客户预定是否成功客户、员工2、客户提供司机信息司机信息客户员工3、客户提供付款的第三方信息付款的第三方信息客户员工4、客户提供保险信息保险信息客户员工5、客户签订租赁协议租赁协议客户员工6、员工确认邮箱是满的邮箱是满的员工燃料费7、员工记录还车信息还车信息员工8、员工检查车辆是否受损车辆是否受损员工维修费用9、员工检查车辆是否要保养车辆是否要保养员工10、员工送车到洗车行入库员工11、是到出具账单的时候了客户应该支付的款项客户、员工12、客户付款付款信息客户员工第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2.2.3扩展的基本用例叙述用例：预订汽车参与者：客户目的：为客户保留预订的汽车概述：如果公司还有可供出租的汽车，则按客户的要求予以保留。以备客户租用类型：基本前提条件：公司有可以出租的汽车后置条件：无特殊需求：客户预订汽车后，必须租用该车事件流参与者操作系统响应1.当客户需要预订汽车时，用例开始2.如果公司还有车，则将该车保留候选事件流如果公司没有车了，则用例结束，通知客户没有可以预订的车了用例：出租汽车参与者：客户目的：为客户出租预订的汽车概述：将汽车出租给客户，并在系统中做相应的记录类型：基本前提条汽车已被该客户预订还车结账租用汽车预定汽车客户第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页件：后置条件：无特殊需求：客户须填写相应的信息到系统中事件流参与者操作系统响应1.当客户预订到汽车并用车时，用例开始2.客户提供司机信息3.客户提供付款的第三方信息4.客户提供保险信息5.客户签订租赁协议6.如果以上信息全部提交，则出租车辆给客户，并在系统中做相应的记录候选事件流4.如果客户没有提供保险信息，则增加相应的费用到附加的日常费用中用例：归还汽车及...
