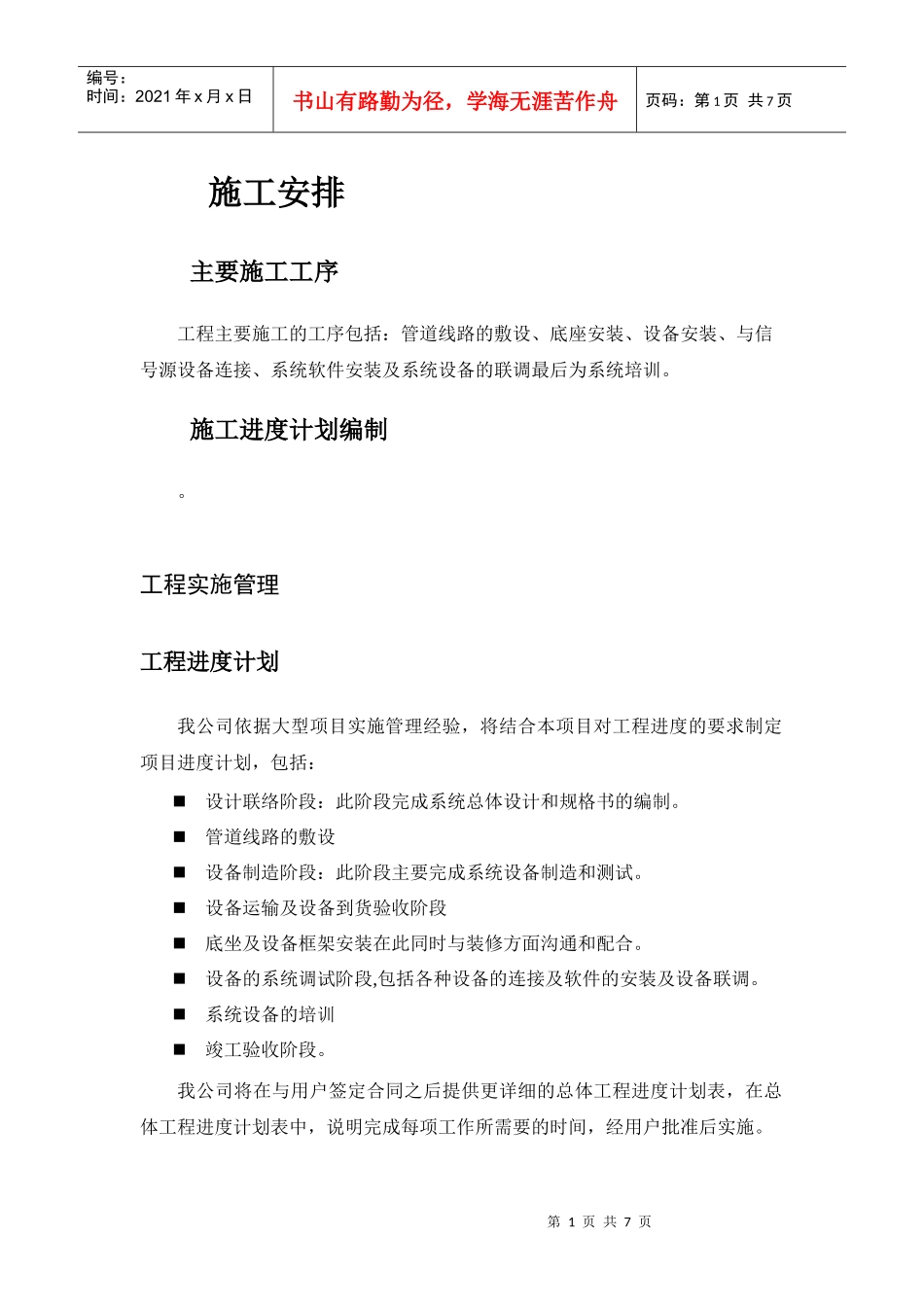

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页施工安排主要施工工序工程主要施工的工序包括：管道线路的敷设、底座安装、设备安装、与信号源设备连接、系统软件安装及系统设备的联调最后为系统培训。施工进度计划编制。工程实施管理工程进度计划我公司依据大型项目实施管理经验，将结合本项目对工程进度的要求制定项目进度计划，包括：设计联络阶段：此阶段完成系统总体设计和规格书的编制。管道线路的敷设设备制造阶段：此阶段主要完成系统设备制造和测试。设备运输及设备到货验收阶段底坐及设备框架安装在此同时与装修方面沟通和配合。设备的系统调试阶段,包括各种设备的连接及软件的安装及设备联调。系统设备的培训竣工验收阶段。我公司将在与用户签定合同之后提供更详细的总体工程进度计划表，在总体工程进度计划表中，说明完成每项工作所需要的时间，经用户批准后实施。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页设计联络计划联络内容：设备的尺寸，电缆入口和地面电缆槽的要求，设备的安装方法、要求，各种设备用电功率，本系统设备与其它系统设备间的接口及标准，系统构成图及位置摆放尺寸图，接口板的端口配线图，设备的接地要求,对装修、照明、空调和供电方面要求及时间上的配合.并最终确定图纸.包装/发货计划A.包装所有投影单元包装均为三层包装：内层为防震固定软材料；中层为防潮薄膜；外层为抗冲击高强度纸箱。包装具有防潮、防雷、防锈、防腐蚀的保护措施。按货物的列别进行分箱包装。B.装运标志每一包装箱或货物的适当位置均有不可擦除的明显中文标识：收货人、合同号、目的地、货物名称、代号、毛重/净重、体积等。有明显的”轻放”、”无倒置”和”防雨”标记。C.随箱文件每个包装箱的外部附有装箱单、检验合格证及产品说明书，且密封在防水包装袋中，固定在包装箱内。工程验收计划在试运行结束后进行最终工程竣工验收测试。在竣工之日我公司将提供全套在工程实施过程中编制的竣工文件。竣工文件一式2份，至少包括竣工图纸、技术文件、原始工程记录。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页竣工验收由用户组织，我公司等相关人员参加。竣工验收测试应满足合同中规定的验收条款和验收程序。如果所有性能和系统指标均与技术规范相符，双方将签署终验合格报告。现场安装方案现场检验和进场计划到货检验：到货后由我公司组织业主对到货的货物进行外观检查，认定运输途中是否受损。编号、数量和名称可到货物清单是否吻合、满足合同要求，由买方卖方的联络代表共同签字确认。进场计划：根据买方的进度要求，由买方提出具体进场时间，卖方根据具体的时间要求在进场前由安装工程师再次查看现场。根据现场的实际情况向项目组提出安装需要的人数、设备、环境要求。提出具体的进场方案报业主批准。现场安装计划框架安装装修前进行框架的安装考虑维修及安装的方便，维修通道设计距后墙最近点的距离为650mm。底座尺寸该项目底座尺寸暂定为792mm。地面安装设备的地面要求平整，底座要固定在防静电地板下的水泥地面上，不能安装在地板上。布线确定外围设备到大屏之间的布线方式是预埋线管还是布线槽及位置的确定。布线时电源线和信号线要分开，避免对信号产生干扰。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页根据大屏幕规格、机柜位置、信号源位置，计算出所需各种线缆长度、接头数量。信号名称电缆类型接头形式传输距离说明RGB(VGA)RGBHV五芯电缆BNC或HD-15MAX50米75Ω，用于计算机到RGB矩阵或拼接单元的连接C-VIDEO同轴电缆BNC或RCA莲花接头MAX200米75Ω，用于视频信号源（DVD、摄像头等）到VIDEO矩阵或拼接单元的连接DVIDVI电缆DVI-D24PINMAX20米目前使用DVI-D形式接口,用于拼接单元之间串接或者控制器DVI输出RF同轴电缆RF接头MAX500米75Ω，用于音视频信号的远距离混合传输RS-2324芯串口电缆D-SUB9PINMAX15米用于控制PC或控制服务器与矩阵和拼...
