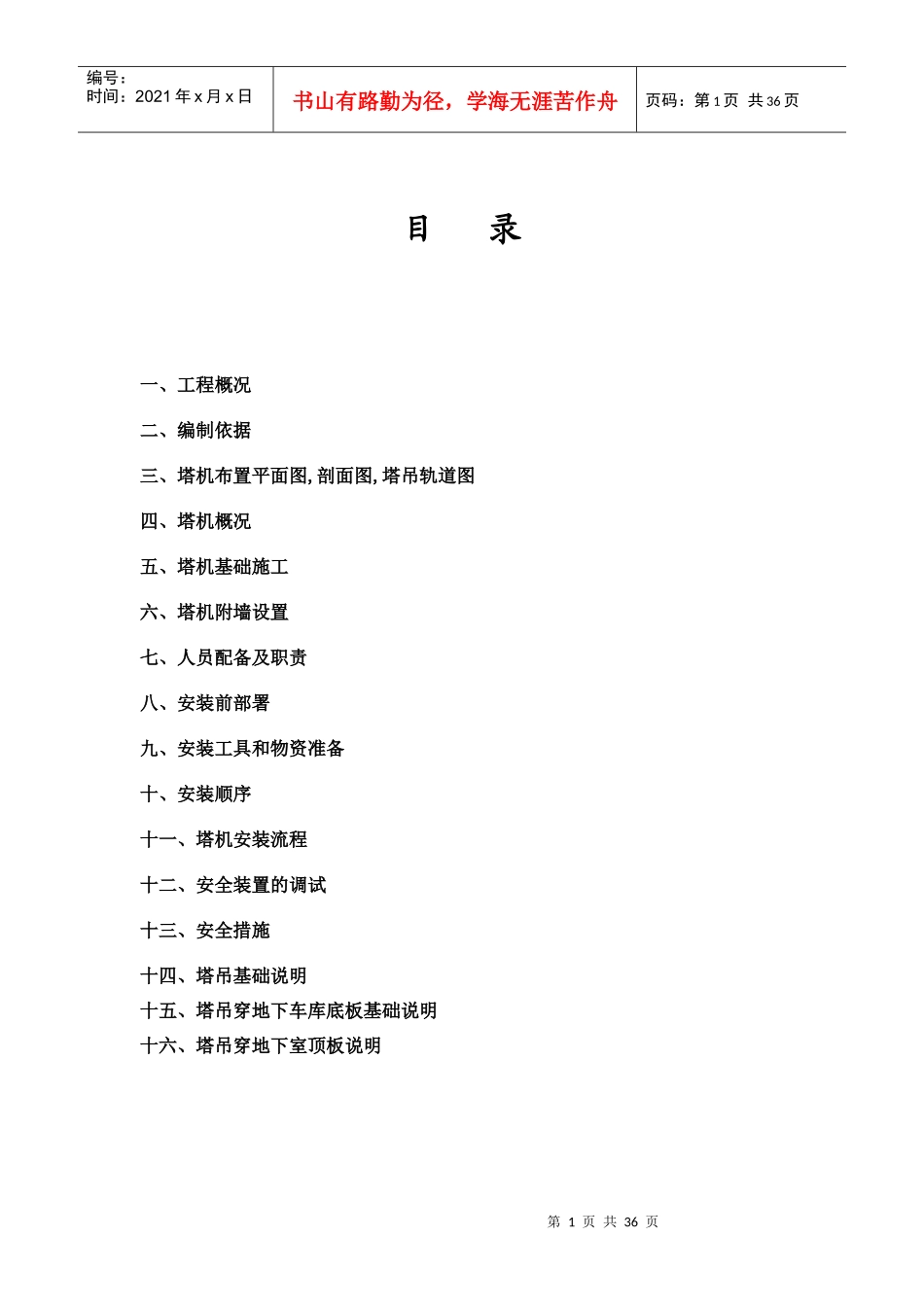

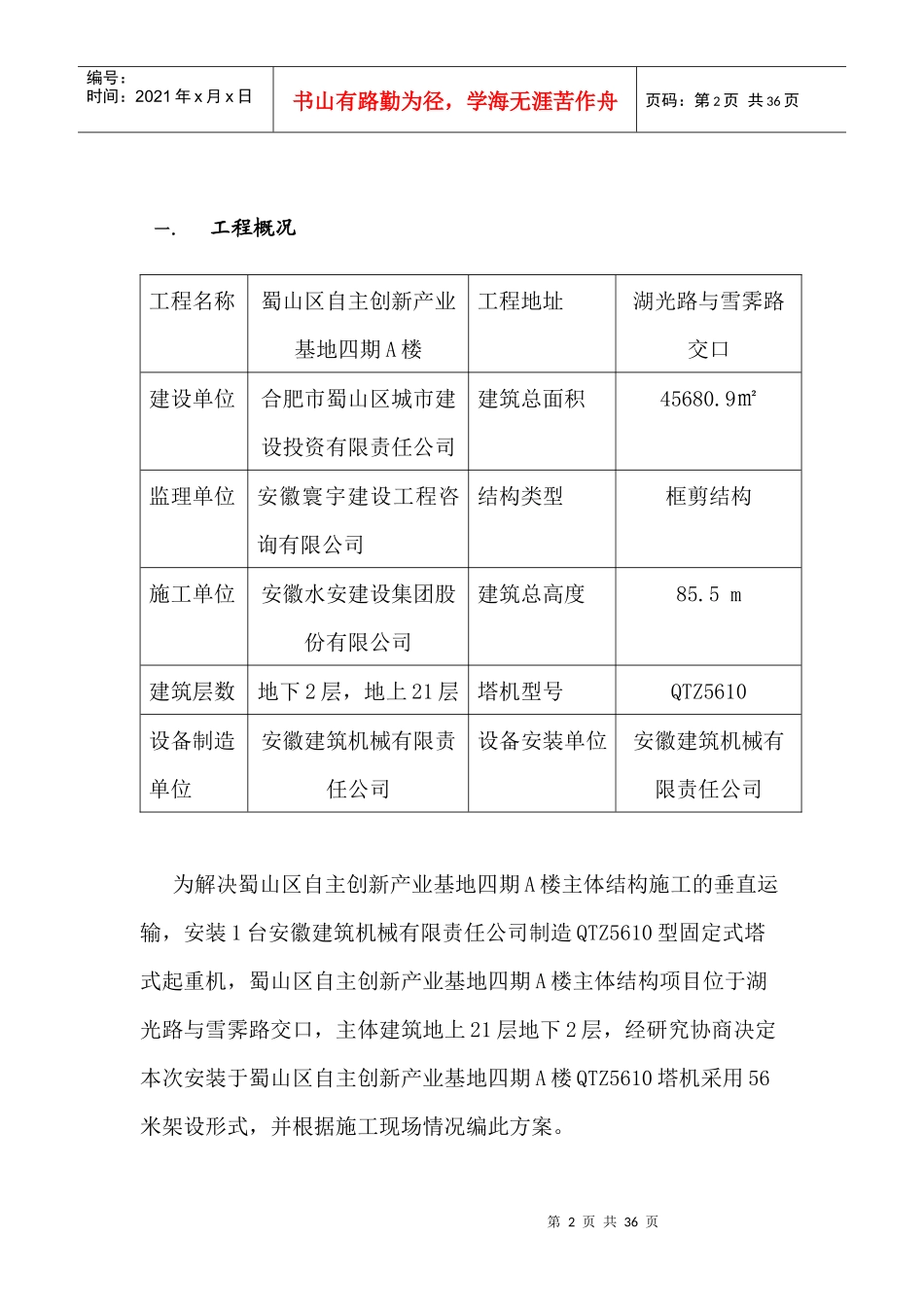

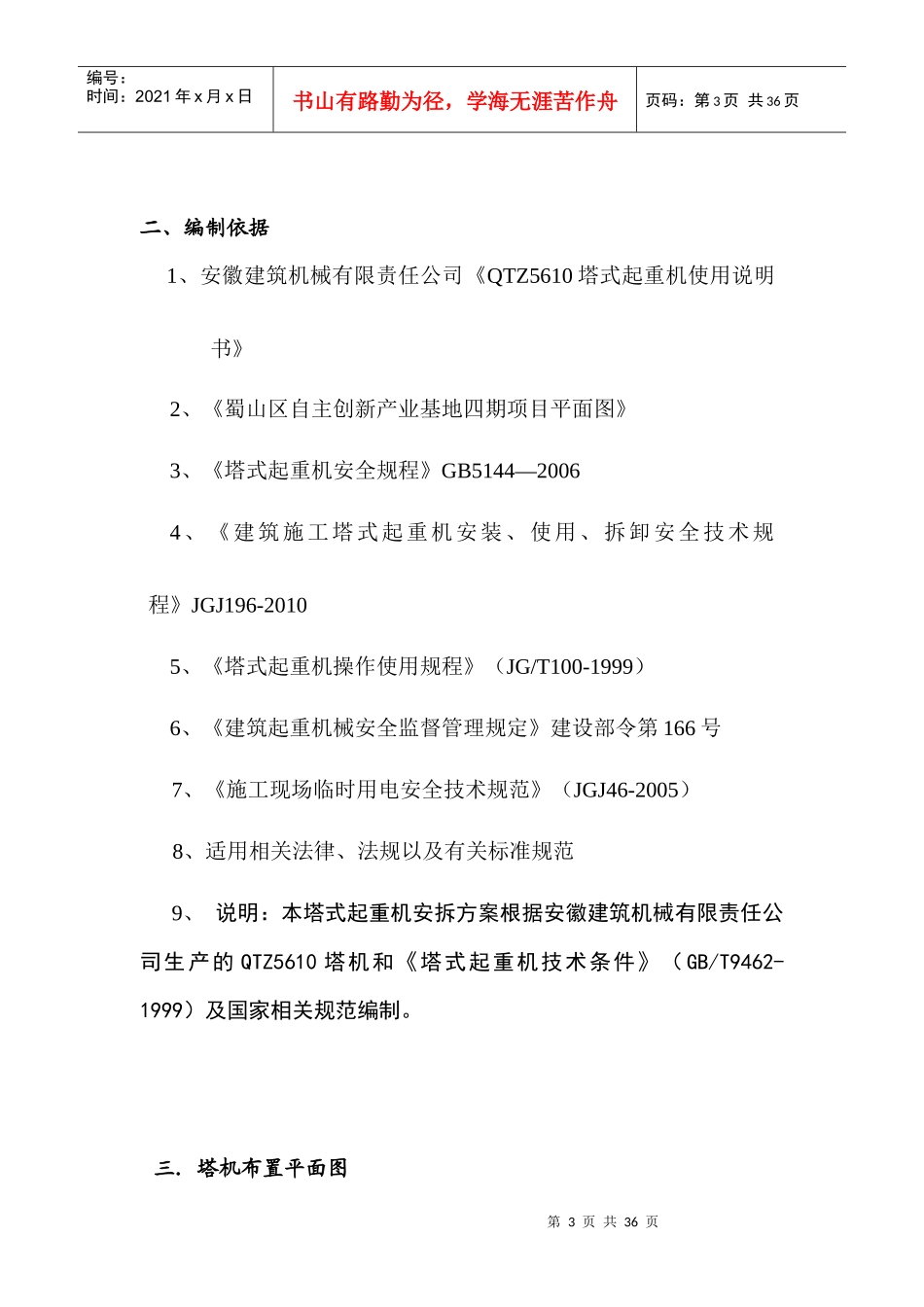

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录一、工程概况二、编制依据三、塔机布置平面图,剖面图,塔吊轨道图四、塔机概况五、塔机基础施工六、塔机附墙设置七、人员配备及职责八、安装前部署九、安装工具和物资准备十、安装顺序十一、塔机安装流程十二、安全装置的调试十三、安全措施十四、塔吊基础说明十五、塔吊穿地下车库底板基础说明十六、塔吊穿地下室顶板说明第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页一．工程概况工程名称蜀山区自主创新产业基地四期A楼工程地址湖光路与雪霁路交口建设单位合肥市蜀山区城市建设投资有限责任公司建筑总面积45680.9㎡监理单位安徽寰宇建设工程咨询有限公司结构类型框剪结构施工单位安徽水安建设集团股份有限公司建筑总高度85.5m建筑层数地下2层，地上21层塔机型号QTZ5610设备制造单位安徽建筑机械有限责任公司设备安装单位安徽建筑机械有限责任公司为解决蜀山区自主创新产业基地四期A楼主体结构施工的垂直运输，安装1台安徽建筑机械有限责任公司制造QTZ5610型固定式塔式起重机，蜀山区自主创新产业基地四期A楼主体结构项目位于湖光路与雪霁路交口，主体建筑地上21层地下2层，经研究协商决定本次安装于蜀山区自主创新产业基地四期A楼QTZ5610塔机采用56米架设形式，并根据施工现场情况编此方案。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页二、编制依据1、安徽建筑机械有限责任公司《QTZ5610塔式起重机使用说明书》2、《蜀山区自主创新产业基地四期项目平面图》3、《塔式起重机安全规程》GB5144—20064、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20105、《塔式起重机操作使用规程》（JG/T100-1999）6、《建筑起重机械安全监督管理规定》建设部令第166号7、《施工现场临时用电安全技术规范》（JGJ46-2005）8、适用相关法律、法规以及有关标准规范9、说明：本塔式起重机安拆方案根据安徽建筑机械有限责任公司生产的QTZ5610塔机和《塔式起重机技术条件》（GB/T9462-1999）及国家相关规范编制。三．塔机布置平面图第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页详图见附页四、塔机概况（1）概述QTZ5610塔式起重机为固定式水平臂架、小车变幅、双回转、液压顶升、自升式塔机产品。最大工作幅度56m；最大起重量为6吨；额定起重力矩630kN·m；独立使用最大起升高度39m，附着使用最大起升高度140m。全机总功率为31.7Kw（不包括顶升机构），起升电动机功率24/24/5.4Kw，转速为1410/690/140r/min,当a=2时，速度为8.7/40/80m/min；当a=4时，速度为4.35/20/40m/min。回转机构的电动机功率2/2.2Kw，回转速度0-0.63r/min,回转电动机的转速为908r/min；牵引机构电动机功率为3.3/2.2Kw,电动机的转速为1420/710r/min，变幅机构的速度24/48m/min。顶升机构的电动机功率7.5Kw，顶升机构的速度0-0.5m/min，电动机的转速为1440r/min，顶升过程中，工作压力不得超过20Mpa，本塔机总重量为30吨（不包括配重块），适宜的工作温度在-20—40℃。主要特点如下：1、起升机构采用三速电机，最高速度达80m/min。2、变幅机构采用双速制动电机，工作速度高，调速性能好，工第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页作平稳可靠。3、双回转机构，行星齿轮减速器减速，配置限矩型液力偶合器，绕线电动机调速。起、制动平稳，无冲击，就位准确，安全可靠。4、具有力矩限位器、起重量限位器、起升高度限位器、小车变幅限位器、回转限位器等安全装置。5、塔身弦腹杆采用方钢管。6、该机从整机外形到走台、爬梯、防护栏、驾驶室等细节设计充分考虑人机关系。五、塔机基础施工1、塔机基础施工方案及组织设计是由施工单位负责编制及施工。基础承台外观尺寸为5.0m*5.0m*1.35m。2、基础地基土质必需坚硬，要求能承受塔机的载荷，即≥200kN/m2。3、塔机基础砼标号不得低于为C35。4、基础顶面要用水泥...
