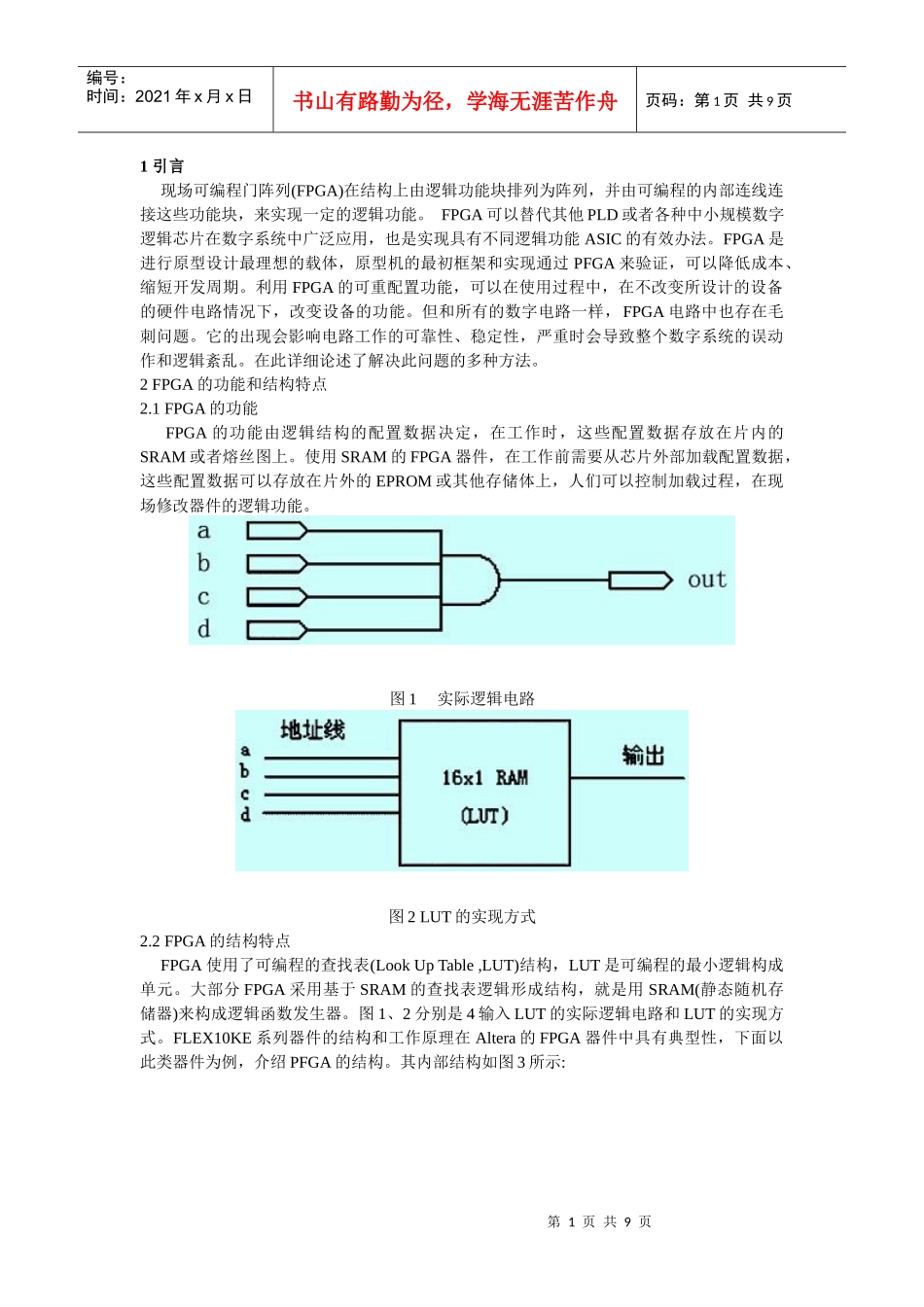

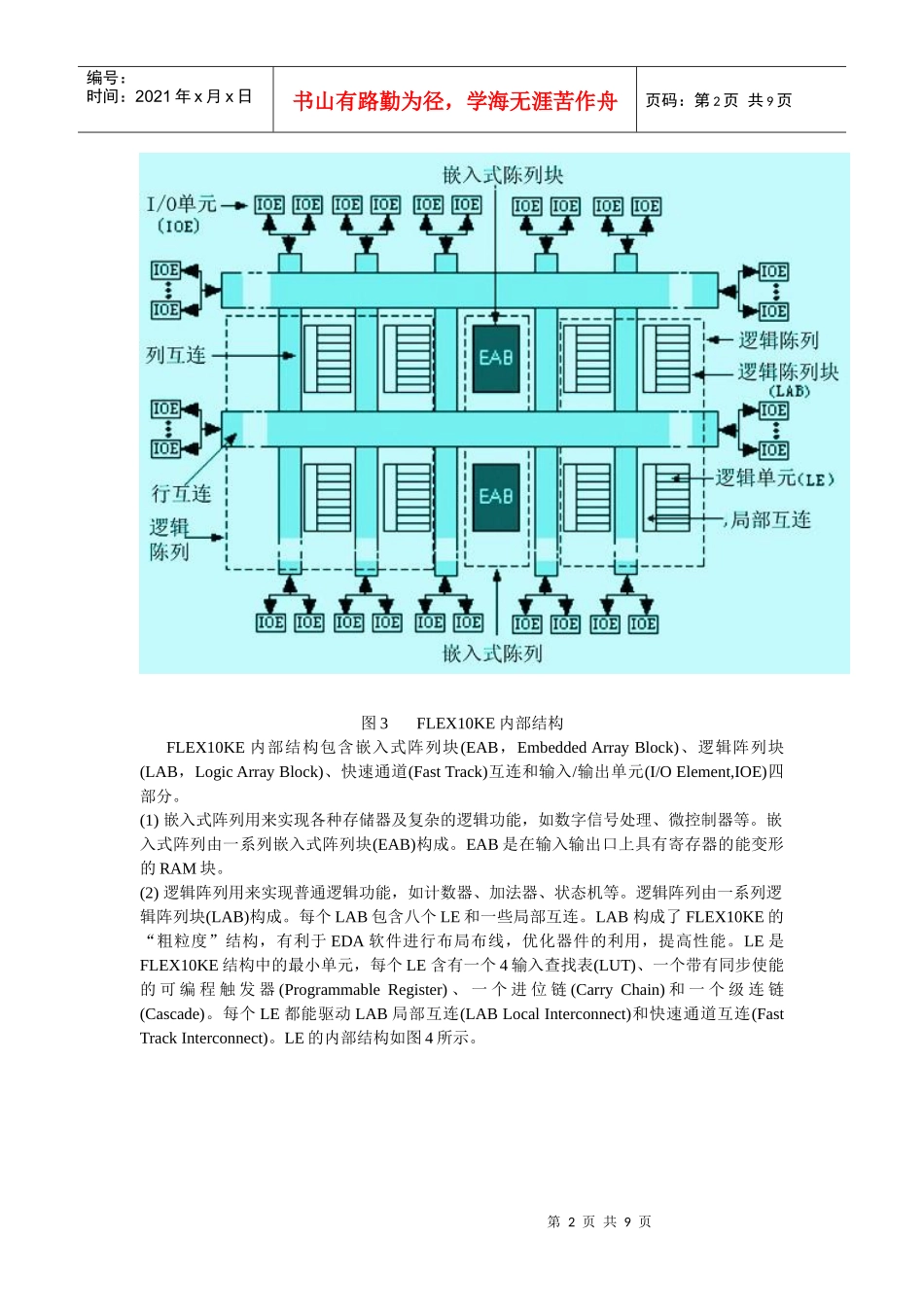

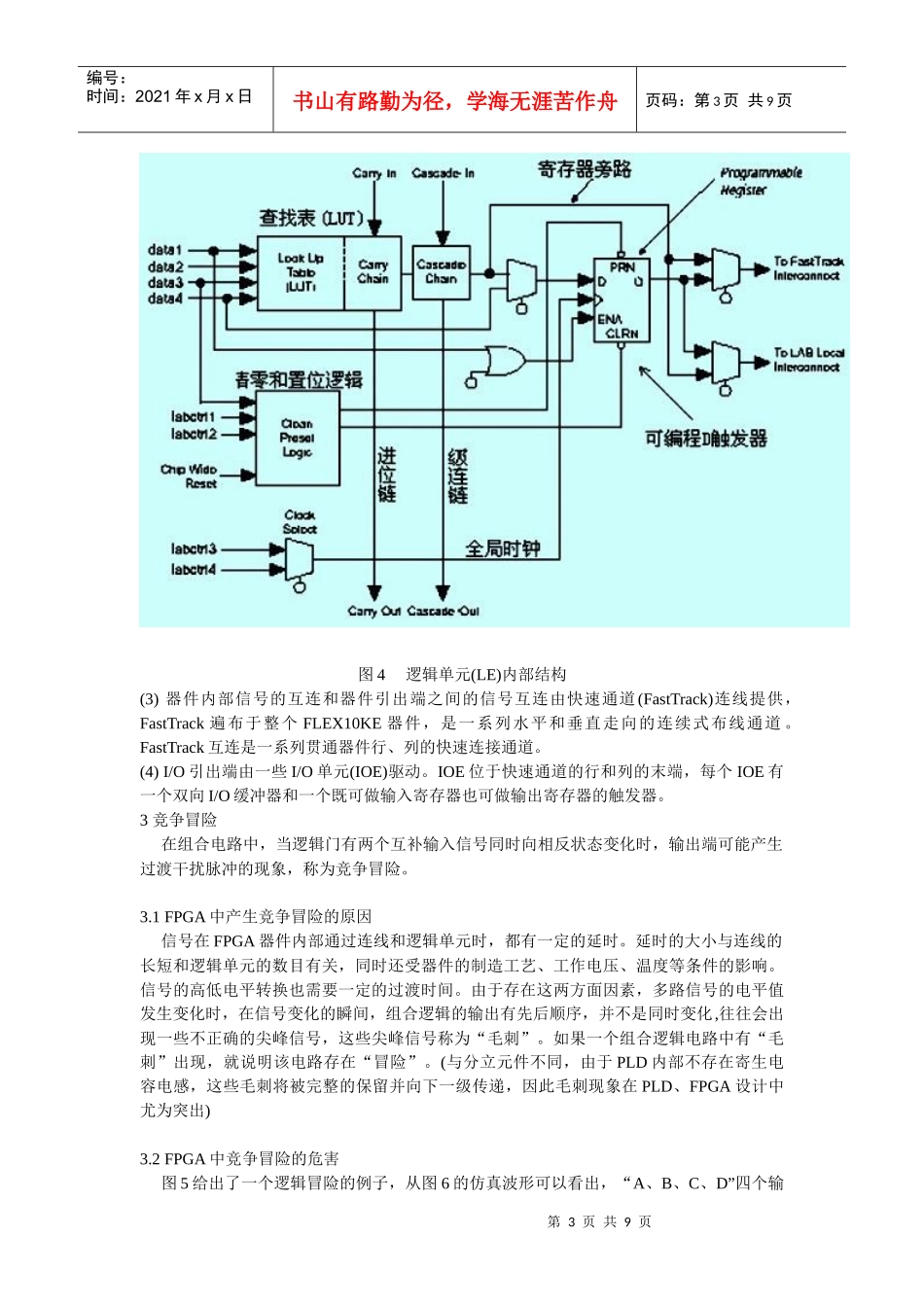

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1引言现场可编程门阵列(FPGA)在结构上由逻辑功能块排列为阵列，并由可编程的内部连线连接这些功能块，来实现一定的逻辑功能。FPGA可以替代其他PLD或者各种中小规模数字逻辑芯片在数字系统中广泛应用，也是实现具有不同逻辑功能ASIC的有效办法。FPGA是进行原型设计最理想的载体，原型机的最初框架和实现通过PFGA来验证，可以降低成本、缩短开发周期。利用FPGA的可重配置功能，可以在使用过程中，在不改变所设计的设备的硬件电路情况下，改变设备的功能。但和所有的数字电路一样，FPGA电路中也存在毛刺问题。它的出现会影响电路工作的可靠性、稳定性，严重时会导致整个数字系统的误动作和逻辑紊乱。在此详细论述了解决此问题的多种方法。2FPGA的功能和结构特点2.1FPGA的功能FPGA的功能由逻辑结构的配置数据决定，在工作时，这些配置数据存放在片内的SRAM或者熔丝图上。使用SRAM的FPGA器件，在工作前需要从芯片外部加载配置数据，这些配置数据可以存放在片外的EPROM或其他存储体上，人们可以控制加载过程，在现场修改器件的逻辑功能。图1实际逻辑电路图2LUT的实现方式2.2FPGA的结构特点FPGA使用了可编程的查找表(LookUpTable,LUT)结构，LUT是可编程的最小逻辑构成单元。大部分FPGA采用基于SRAM的查找表逻辑形成结构，就是用SRAM(静态随机存储器)来构成逻辑函数发生器。图1、2分别是4输入LUT的实际逻辑电路和LUT的实现方式。FLEX10KE系列器件的结构和工作原理在Altera的FPGA器件中具有典型性，下面以此类器件为例，介绍PFGA的结构。其内部结构如图3所示:第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图3FLEX10KE内部结构FLEX10KE内部结构包含嵌入式阵列块(EAB，EmbeddedArrayBlock)、逻辑阵列块(LAB，LogicArrayBlock)、快速通道(FastTrack)互连和输入/输出单元(I/OElement,IOE)四部分。(1)嵌入式阵列用来实现各种存储器及复杂的逻辑功能，如数字信号处理、微控制器等。嵌入式阵列由一系列嵌入式阵列块(EAB)构成。EAB是在输入输出口上具有寄存器的能变形的RAM块。(2)逻辑阵列用来实现普通逻辑功能，如计数器、加法器、状态机等。逻辑阵列由一系列逻辑阵列块(LAB)构成。每个LAB包含八个LE和一些局部互连。LAB构成了FLEX10KE的“粗粒度”结构，有利于EDA软件进行布局布线，优化器件的利用，提高性能。LE是FLEX10KE结构中的最小单元，每个LE含有一个4输入查找表(LUT)、一个带有同步使能的可编程触发器(ProgrammableRegister)、一个进位链(CarryChain)和一个级连链(Cascade)。每个LE都能驱动LAB局部互连(LABLocalInterconnect)和快速通道互连(FastTrackInterconnect)。LE的内部结构如图4所示。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图4逻辑单元(LE)内部结构(3)器件内部信号的互连和器件引出端之间的信号互连由快速通道(FastTrack)连线提供，FastTrack遍布于整个FLEX10KE器件，是一系列水平和垂直走向的连续式布线通道。FastTrack互连是一系列贯通器件行、列的快速连接通道。(4)I/O引出端由一些I/O单元(IOE)驱动。IOE位于快速通道的行和列的末端，每个IOE有一个双向I/O缓冲器和一个既可做输入寄存器也可做输出寄存器的触发器。3竞争冒险在组合电路中，当逻辑门有两个互补输入信号同时向相反状态变化时，输出端可能产生过渡干扰脉冲的现象，称为竞争冒险。3.1FPGA中产生竞争冒险的原因信号在FPGA器件内部通过连线和逻辑单元时，都有一定的延时。延时的大小与连线的长短和逻辑单元的数目有关，同时还受器件的制造工艺、工作电压、温度等条件的影响。信号的高低电平转换也需要一定的过渡时间。由于存在这两方面因素，多路信号的电平值发生变化时，在信号变化的瞬间，组合逻辑的输出有先后顺序，并不是同时变化,往往会出现一些不正确的尖峰信号，这些尖峰信号称为“毛刺”。如果一个组合逻辑电路中有“毛刺”出现，就说明该电路存在“冒险”。(与分立元件不同，由于PLD内部不存在寄生电容电感，这些毛...
