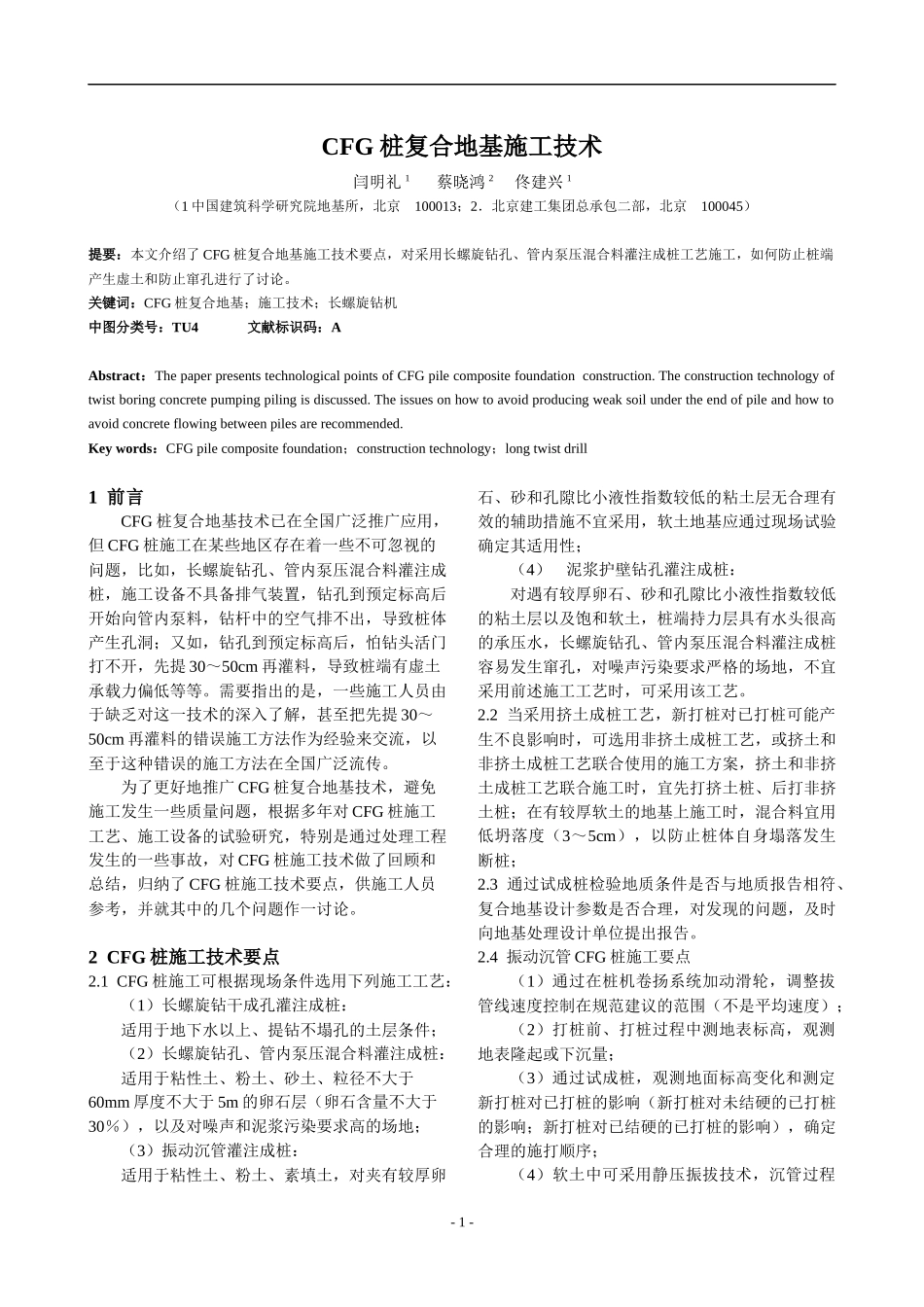

CFG桩复合地基施工技术闫明礼1蔡晓鸿2佟建兴1（1中国建筑科学研究院地基所，北京100013；2．北京建工集团总承包二部，北京100045）提要：本文介绍了CFG桩复合地基施工技术要点，对采用长螺旋钻孔、管内泵压混合料灌注成桩工艺施工，如何防止桩端产生虚土和防止窜孔进行了讨论。关键词：CFG桩复合地基；施工技术；长螺旋钻机中图分类号：TU4文献标识码：AAbstract：ThepaperpresentstechnologicalpointsofCFGpilecompositefoundationconstruction.Theconstructiontechnologyoftwistboringconcretepumpingpilingisdiscussed.Theissuesonhowtoavoidproducingweaksoilundertheendofpileandhowtoavoidconcreteflowingbetweenpilesarerecommended.Keywords：CFGpilecompositefoundation；constructiontechnology；longtwistdrill1前言CFG桩复合地基技术已在全国广泛推广应用，但CFG桩施工在某些地区存在着一些不可忽视的问题，比如，长螺旋钻孔、管内泵压混合料灌注成桩，施工设备不具备排气装置，钻孔到预定标高后开始向管内泵料，钻杆中的空气排不出，导致桩体产生孔洞；又如，钻孔到预定标高后，怕钻头活门打不开，先提30～50cm再灌料，导致桩端有虚土承载力偏低等等。需要指出的是，一些施工人员由于缺乏对这一技术的深入了解，甚至把先提30～50cm再灌料的错误施工方法作为经验来交流，以至于这种错误的施工方法在全国广泛流传。为了更好地推广CFG桩复合地基技术，避免施工发生一些质量问题，根据多年对CFG桩施工工艺、施工设备的试验研究，特别是通过处理工程发生的一些事故，对CFG桩施工技术做了回顾和总结，归纳了CFG桩施工技术要点，供施工人员参考，并就其中的几个问题作一讨论。2CFG桩施工技术要点2.1CFG桩施工可根据现场条件选用下列施工工艺：（1）长螺旋钻干成孔灌注成桩：适用于地下水以上、提钻不塌孔的土层条件；（2）长螺旋钻孔、管内泵压混合料灌注成桩：适用于粘性土、粉土、砂土、粒径不大于60mm厚度不大于5m的卵石层（卵石含量不大于30％），以及对噪声和泥浆污染要求高的场地；（3）振动沉管灌注成桩：适用于粘性土、粉土、素填土，对夹有较厚卵石、砂和孔隙比小液性指数较低的粘土层无合理有效的辅助措施不宜采用，软土地基应通过现场试验确定其适用性；（4）泥浆护壁钻孔灌注成桩：对遇有较厚卵石、砂和孔隙比小液性指数较低的粘土层以及饱和软土，桩端持力层具有水头很高的承压水，长螺旋钻孔、管内泵压混合料灌注成桩容易发生窜孔，对噪声污染要求严格的场地，不宜采用前述施工工艺时，可采用该工艺。2.2当采用挤土成桩工艺，新打桩对已打桩可能产生不良影响时，可选用非挤土成桩工艺，或挤土和非挤土成桩工艺联合使用的施工方案，挤土和非挤土成桩工艺联合施工时，宜先打挤土桩、后打非挤土桩；在有较厚软土的地基上施工时，混合料宜用低坍落度（3～5cm），以防止桩体自身塌落发生断桩；2.3通过试成桩检验地质条件是否与地质报告相符、复合地基设计参数是否合理，对发现的问题，及时向地基处理设计单位提出报告。2.4振动沉管CFG桩施工要点（1）通过在桩机卷扬系统加动滑轮，调整拔管线速度控制在规范建议的范围（不是平均速度）；（2）打桩前、打桩过程中测地表标高，观测地表隆起或下沉量；（3）通过试成桩，观测地面标高变化和测定新打桩对已打桩的影响（新打桩对未结硬的已打桩的影响；新打桩对已结硬的已打桩的影响），确定合理的施打顺序；（4）软土中可采用静压振拔技术，沉管过程-1-可不启振动锤、静压沉管，减少对桩间土的扰动，拔管启锤使混合料振密；（5）软土中可采用大直径予制桩尖，以获得较大的端阻力，而保持桩身混合料用量不变；（6）经施工监测确认桩体断裂并脱开，应逐桩静压（跑桩）将脱开的上下桩接起来；（7）拔管不宜长时间留振，防止粗骨料与水泥浆发生分离。2.5长螺旋钻孔、管内泵压混合料灌注成桩施工要点：（1）基础埋深较大时，宜在基坑开挖后的工作面上施工，工作面宜高出有效桩顶标高300～500mm，工作面为卵石和粗砂取小值，工作面土较软时应采取相应施工措施（铺碎石、垫钢板等），保证桩机正常施工。基坑较浅在地表打桩或部分...
