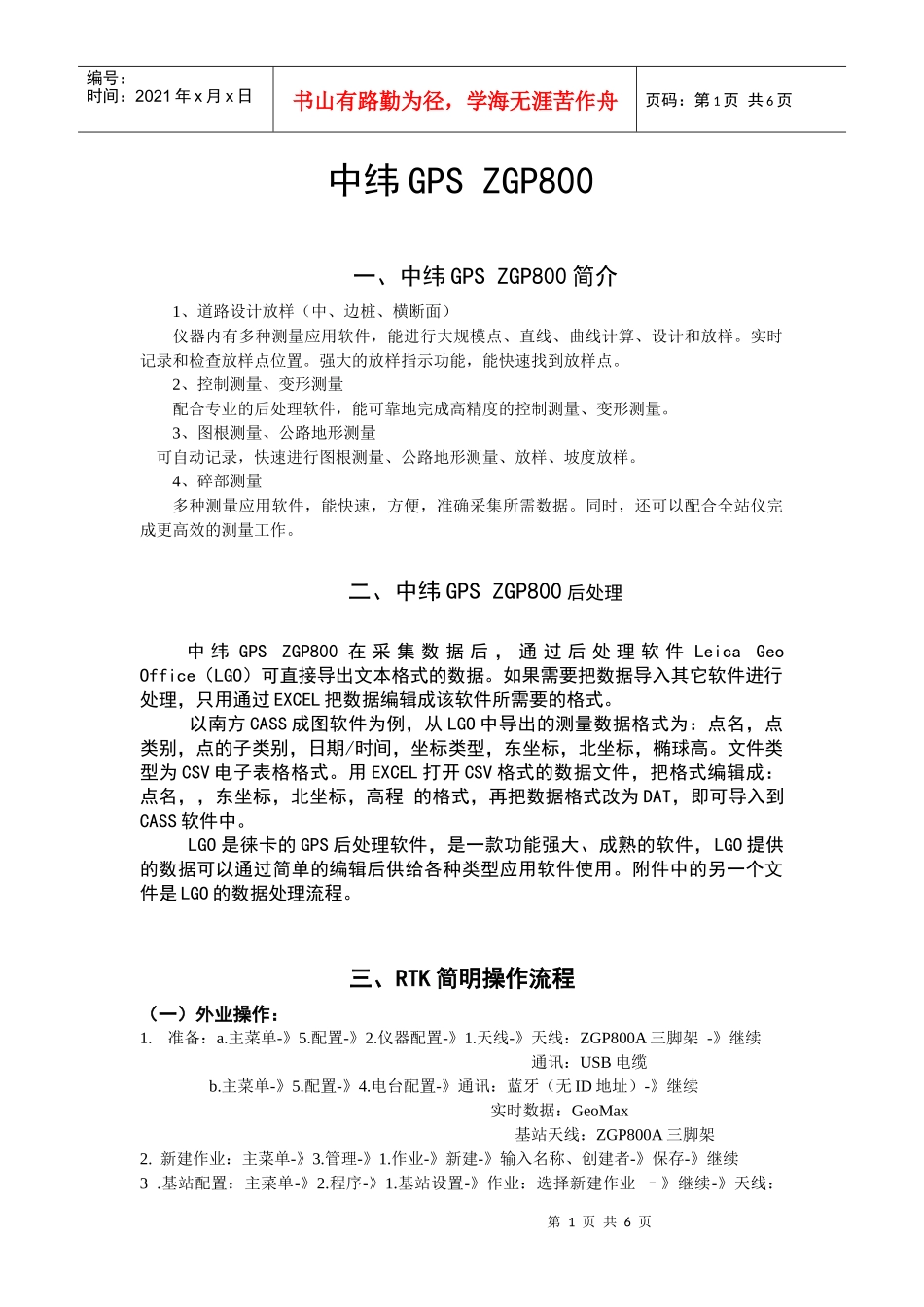

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页中纬GPSZGP800一、中纬GPSZGP800简介1、道路设计放样（中、边桩、横断面）仪器内有多种测量应用软件，能进行大规模点、直线、曲线计算、设计和放样。实时记录和检查放样点位置。强大的放样指示功能，能快速找到放样点。2、控制测量、变形测量配合专业的后处理软件，能可靠地完成高精度的控制测量、变形测量。3、图根测量、公路地形测量可自动记录，快速进行图根测量、公路地形测量、放样、坡度放样。4、碎部测量多种测量应用软件，能快速，方便，准确采集所需数据。同时，还可以配合全站仪完成更高效的测量工作。二、中纬GPSZGP800后处理中纬GPSZGP800在采集数据后，通过后处理软件LeicaGeoOffice（LGO）可直接导出文本格式的数据。如果需要把数据导入其它软件进行处理，只用通过EXCEL把数据编辑成该软件所需要的格式。以南方CASS成图软件为例，从LGO中导出的测量数据格式为：点名，点类别，点的子类别，日期/时间，坐标类型，东坐标，北坐标，椭球高。文件类型为CSV电子表格格式。用EXCEL打开CSV格式的数据文件，把格式编辑成：点名，，东坐标，北坐标，高程的格式，再把数据格式改为DAT，即可导入到CASS软件中。LGO是徕卡的GPS后处理软件，是一款功能强大、成熟的软件，LGO提供的数据可以通过简单的编辑后供给各种类型应用软件使用。附件中的另一个文件是LGO的数据处理流程。三、RTK简明操作流程（一）外业操作：1.准备：a.主菜单-》5.配置-》2.仪器配置-》1.天线-》天线：ZGP800A三脚架-》继续通讯：USB电缆b.主菜单-》5.配置-》4.电台配置-》通讯：蓝牙（无ID地址）-》继续实时数据：GeoMax基站天线：ZGP800A三脚架2.新建作业：主菜单-》3.管理-》1.作业-》新建-》输入名称、创建者-》保存-》继续3.基站配置：主菜单-》2.程序-》1.基站设置-》作业：选择新建作业–》继续-》天线：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页ZGP800A三脚架-》搜寻-》选中对应主机-》继续-》继续-》输入电台频道-》继续-》选中基站点或选此点新建坐标点-》完成4.流动站设置：a.主菜单-》5.配置-》2.仪器配置-》1.天线-》ZGP800A对中杆–》搜寻–》通讯：蓝牙选中对应流动站主机-》继续-》继续-》完成b.主菜单-》5.配置-》4.电台配置-》通讯：蓝牙（带ID地址）-》搜寻-》选中对应电台（ZRT100）-》扫描-》调到对应频道（频道+/-）-》继续-》继续定义坐标系：定义坐标系分三种方式：GPS后方交会、自定义坐标系、坐标系。三种方式的区别：后方交会需要3个点才能查看计算后的转换精度，采集已知点84坐标必须去现场实时采集，且采集过程不能中断；自定义坐标系无点数要求，任意已知点均可以使用，并且已知点的84坐标无需现场采集，可以在内业时使用该方式建立坐标转换系；在管理选项内新建坐标系的方式精度最高，采用经典三维法建立坐标系统，在建立坐标转换系统时无需已知点坐标，但是需要知道当地坐标系的七参数、椭球参数、投影带、中央子午线等，在一般工程中并不实用。1.GPS后方交会：a.主菜单-》3.管理-》1.作业-》数据-》新建-》输入已知点-》继续b.主菜单-》2.程序-》2.GPS后方交会-》输入名称-》继续-》选择已知点-》观测保存-》计算-》继续2.定义坐标系：主菜单-》2.程序-》6.定义坐标系-》输入名称、选择对应作业-》继续-》继续-》继续-》选择匹配点-》计算-》保存3.坐标系：主菜单-》3.管理-》3.坐标系-》新建-》输入名称新建转换-》输入参数新建椭球-》输入椭球参数新建投影-》假东：500000、中央子午线（二）数据导入：1.打开LGOLGO加载后选择菜单文件-Newproject新建一个作业。输入作业名和其他信息第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页2.确定后菜单如下3.选择菜单输入中Rawdata项，出现Importrawdata界面，选择CF卡的DBX目录，LGO会自动找到CF卡中所有项目，选择观测对应的项目，文件类型...
