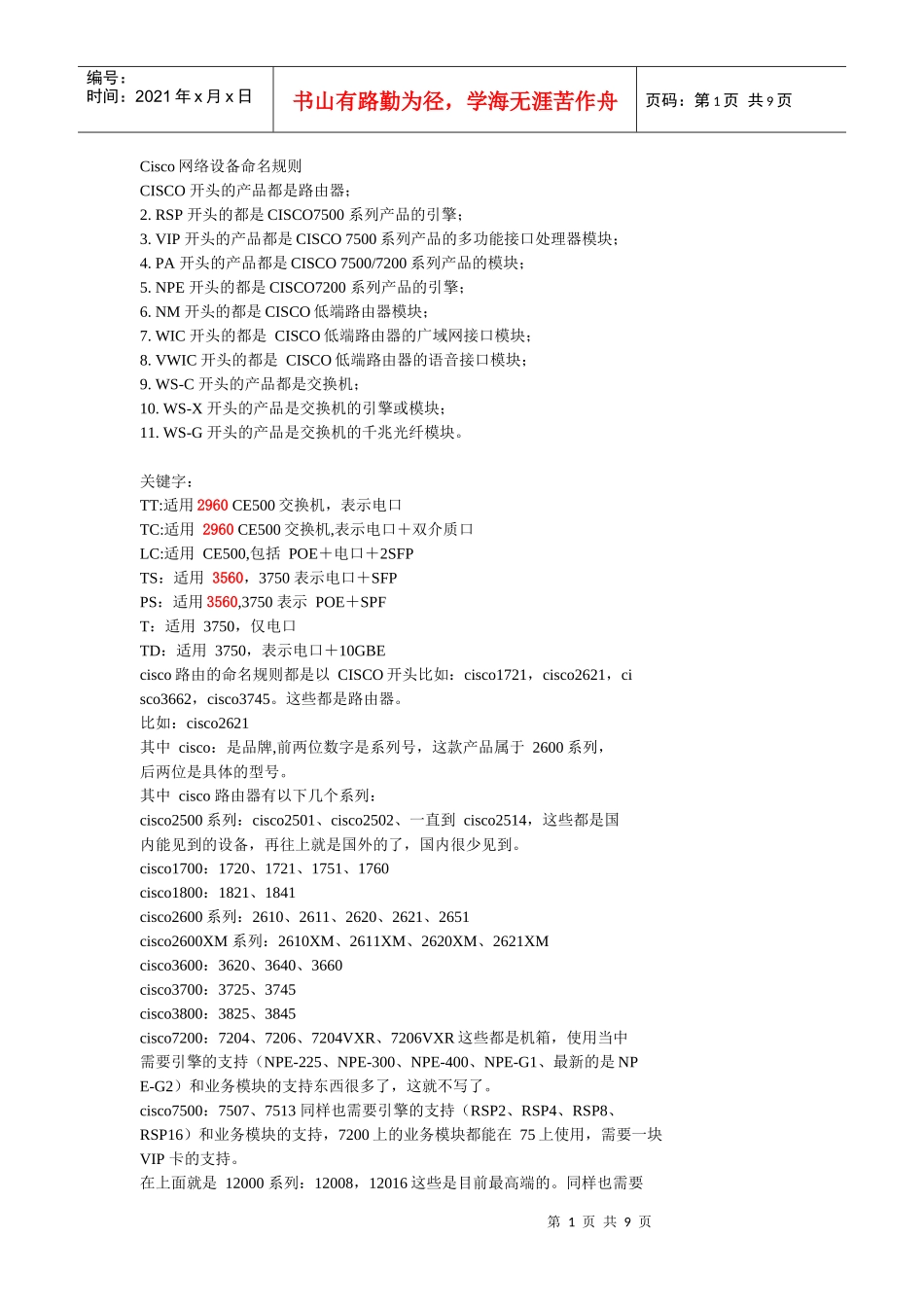

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页Cisco网络设备命名规则CISCO开头的产品都是路由器；2.RSP开头的都是CISCO7500系列产品的引擎；3.VIP开头的产品都是CISCO7500系列产品的多功能接口处理器模块；4.PA开头的产品都是CISCO7500/7200系列产品的模块；5.NPE开头的都是CISCO7200系列产品的引擎；6.NM开头的都是CISCO低端路由器模块；7.WIC开头的都是CISCO低端路由器的广域网接口模块；8.VWIC开头的都是CISCO低端路由器的语音接口模块；9.WS-C开头的产品都是交换机；10.WS-X开头的产品是交换机的引擎或模块；11.WS-G开头的产品是交换机的千兆光纤模块。关键字：TT:适用2960CE500交换机，表示电口TC:适用2960CE500交换机,表示电口＋双介质口LC:适用CE500,包括POE＋电口＋2SFPTS：适用3560，3750表示电口＋SFPPS：适用3560,3750表示POE＋SPFT：适用3750，仅电口TD：适用3750，表示电口＋10GBEcisco路由的命名规则都是以CISCO开头比如：cisco1721，cisco2621，cisco3662，cisco3745。这些都是路由器。比如：cisco2621其中cisco：是品牌,前两位数字是系列号，这款产品属于2600系列，后两位是具体的型号。其中cisco路由器有以下几个系列：cisco2500系列：cisco2501、cisco2502、一直到cisco2514，这些都是国内能见到的设备，再往上就是国外的了，国内很少见到。cisco1700：1720、1721、1751、1760cisco1800：1821、1841cisco2600系列：2610、2611、2620、2621、2651cisco2600XM系列：2610XM、2611XM、2620XM、2621XMcisco3600：3620、3640、3660cisco3700：3725、3745cisco3800：3825、3845cisco7200：7204、7206、7204VXR、7206VXR这些都是机箱，使用当中需要引擎的支持（NPE-225、NPE-300、NPE-400、NPE-G1、最新的是NPE-G2）和业务模块的支持东西很多了，这就不写了。cisco7500：7507、7513同样也需要引擎的支持（RSP2、RSP4、RSP8、RSP16）和业务模块的支持，7200上的业务模块都能在75上使用，需要一块VIP卡的支持。在上面就是12000系列：12008，12016这些是目前最高端的。同样也需要第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页引擎和业务模块的支持。交换：交换机的命名一般是WS开头这个是固定的，再下一个字母有两种一个是C一个是X，C代表固化交换机或者机箱，X代表的是模块。比如看到WS-C3750-24TS-S这个型号的时候我们应该知道他是CISCO交换机固化交换机3750系列，24个以太网口，TS表示是以太口+SFP口后面的S表示是标准版的，相映的型号就是E的，属于增强型或者叫企业版。再来一个WS-X6748-SFP，ws还是代表交换设备，x表示模块，6表示6000系列，7表示7代产品，48表示48口，SFP表示端口类型（SFP是一种mini接口模块）交换1900：19242900：2924、2924M2950：2950-24、2950G-24/48、2950C-24、2950T-24、2950SX-24/482960：2960-24/48TT-L、296024/48TC-L3500：3508G、3524、35483550：3550-24-SMI/EMI、3550-48-SMI/EMI、3550-12G/T3560：3560-24/48也有带G的3750：3750-24/48-TS-S、3750-24/48-TS-E3750G-24/48-TS-S、3750G-24/48-TS-E、3750G-12S4000：4003、40064500：4503、4506、4507R6000：6006、60096500：6506、6509、65137600：7609、7613目前工作中经常接触到的交换机有：2960，3560，3750，4500，6500这些系列，它们在型号命令上有自己相应的规则，总结如下：例如：WS-C3750G-48TS-SC3750表明这款产品属于3750这个系列，也就是产品的型号。G----表明其所有接口都是支持千兆或以上，如果没有这个就表明其主要端口都是10/100M的或者100M的48----表明其拥有主要的端口数量为48个T----表明其主要端口是电口（也就是所谓的TwirstPair的端口P----表明其主要端口是电口，同时支持PoE以太网供电S----表明其带的扩展的接口为SFP类型的接口第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页最后部分的S表明交换机带的软件是SMI标准影像的E表明是EMI影像的注：新的3560，3570，2970支持的千兆扩展模块为SFP的3550，2950是GBIC的补充：WS-...
