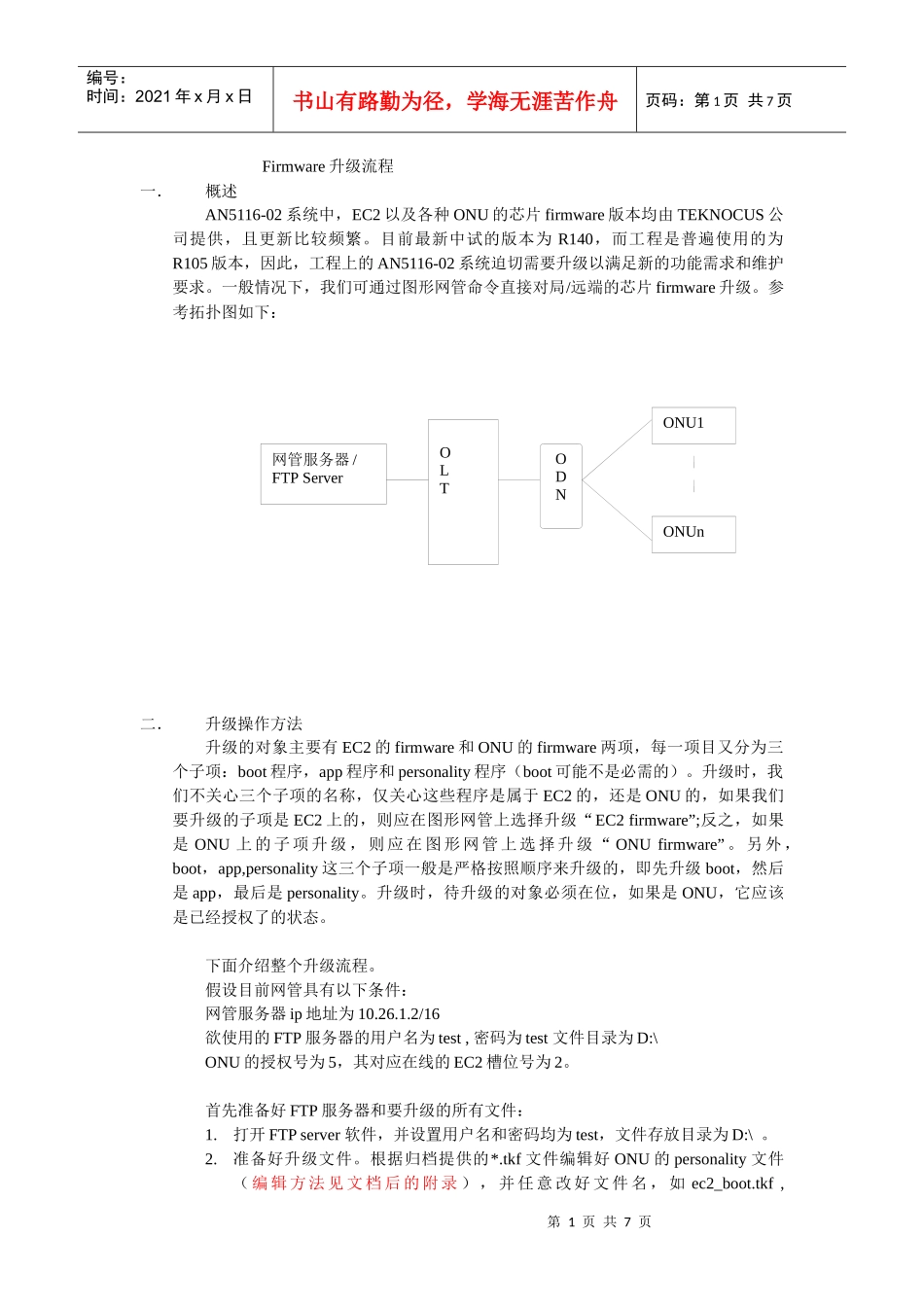

第1页共7页OLTODNONU1ONUn网管服务器/FTPServer编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页Firmware升级流程一．概述AN5116-02系统中，EC2以及各种ONU的芯片firmware版本均由TEKNOCUS公司提供，且更新比较频繁。目前最新中试的版本为R140，而工程是普遍使用的为R105版本，因此，工程上的AN5116-02系统迫切需要升级以满足新的功能需求和维护要求。一般情况下，我们可通过图形网管命令直接对局/远端的芯片firmware升级。参考拓扑图如下：二．升级操作方法升级的对象主要有EC2的firmware和ONU的firmware两项，每一项目又分为三个子项：boot程序，app程序和personality程序（boot可能不是必需的）。升级时，我们不关心三个子项的名称，仅关心这些程序是属于EC2的，还是ONU的，如果我们要升级的子项是EC2上的，则应在图形网管上选择升级“EC2firmware”;反之，如果是ONU上的子项升级，则应在图形网管上选择升级“ONUfirmware”。另外，boot，app,personality这三个子项一般是严格按照顺序来升级的，即先升级boot，然后是app，最后是personality。升级时，待升级的对象必须在位，如果是ONU，它应该是已经授权了的状态。下面介绍整个升级流程。假设目前网管具有以下条件：网管服务器ip地址为10.26.1.2/16欲使用的FTP服务器的用户名为test,密码为test文件目录为D:\ONU的授权号为5，其对应在线的EC2槽位号为2。首先准备好FTP服务器和要升级的所有文件：1.打开FTPserver软件，并设置用户名和密码均为test，文件存放目录为D:\。2.准备好升级文件。根据归档提供的*.tkf文件编辑好ONU的personality文件（编辑方法见文档后的附录），并任意改好文件名，如ec2_boot.tkf,第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页ec2_app.tkf,ec2_pers.tkf，onu_boot.tkf,onu_app.tkf,onu_pers.tkf，分别放置于FTP对应的目录D:\下。注意文件名不要太长，应在网管能识别的范围之类，一般来说，包括后缀名在内，文件名不应超过16个字符。然后升级EC2的firmware：3.首先使用系统的telnet功能登陆到EC2上，查看EC2的boot版本号。在命令行的PON目录下执行showoltload_information,查看显示信息的bootversion项，如果是b842，则不需要升级boot程序，直接升级app程序；如果不是b842，则需要升级boot程序，但目前的程序不能升级，如果目前发现该类型EC2盘，请暂留不做升级处理，请提前到车间领取新的EC2盘进行替换。保证系统正常，网管连接正常。然后通过图形网管界面单击系统模块的GSW盘，依次选择配置----升级系统软件，将弹出一个对话框，首先填写对话框如下：单击“升级系统软件”，并等待升级结束，EC2的boot程序即升级完毕。但目前肯定不需要升级EC2的boot程序，可省去这步。4.将上图对话框中的“文件名”项改为ec2_app.tkf，再单击“升级系统软件”，并等待升级结束，EC2的app程序即升级完毕。5.将上图对话框中的“文件名”项改为ec2_pers.tkf，再单击“升级系统软件”，并等待升级结束，EC2的pers程序即升级完毕。6.EC2升级完成后，应登陆到系统的命令行网管中，在该EC2的debug目录下执行restoreolt1和restoreolt2命令。执行完毕后,两路EC2芯片将自行启动即可。然后升级ONU的firmware：7.保证系统正常，网管连接正常，ONU在线并已经授权过。通过图形网管界面第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页单击系统模块的GSW盘，依次选择配置----升级系统软件，将弹出一个对话框，首先填写对话框如下：单击“升级系统软件”，并等待升级结束，ONU的boot程序即升级完毕。8.将上图对话框中的“文件名”项改为onu_app.tkf，再单击“升级系统软件”，并等待升级结束，ONU的app程序即升级完毕。9.将上图对话框中的“文件名”项改为onu_pers.tkf，再单击“升级系统软件”，并等待升级结束，ONU的pers程序即升级完毕。10.ONU升级完成后，应登陆到系统的命令行网管中，在该ONU所在的EC2命令行的PON目录下执行restoreonu命令。执行完毕后，ONU芯片将自行启动即可。三．版...
