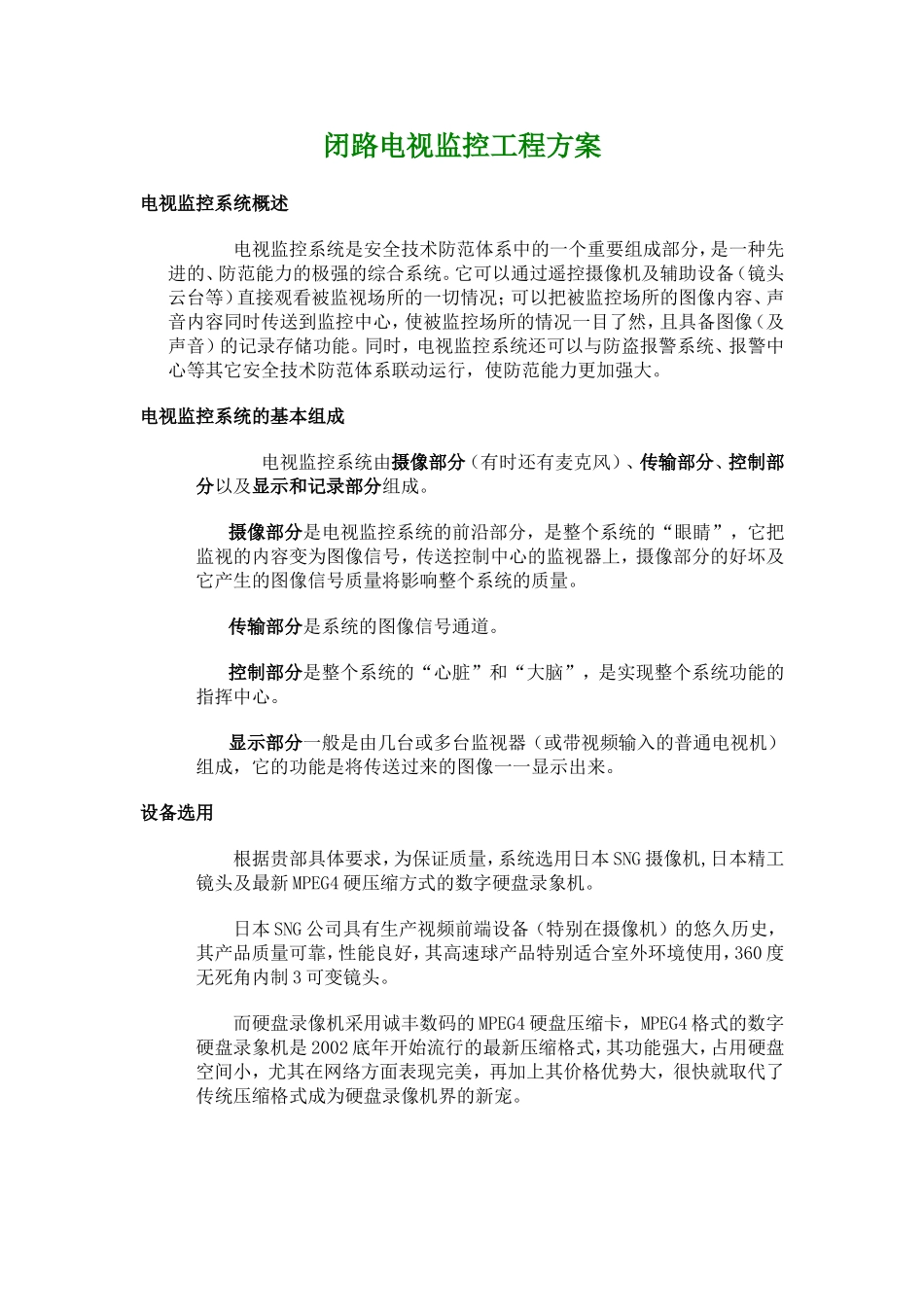

闭路电视监控工程方案电视监控系统概述电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力的极强的综合系统。它可以通过遥控摄像机及辅助设备（镜头云台等）直接观看被监视场所的一切情况；可以把被监控场所的图像内容、声音内容同时传送到监控中心，使被监控场所的情况一目了然，且具备图像（及声音）的记录存储功能。同时，电视监控系统还可以与防盗报警系统、报警中心等其它安全技术防范体系联动运行，使防范能力更加强大。电视监控系统的基本组成电视监控系统由摄像部分（有时还有麦克风）、传输部分、控制部分以及显示和记录部分组成。摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容变为图像信号，传送控制中心的监视器上，摄像部分的好坏及它产生的图像信号质量将影响整个系统的质量。传输部分是系统的图像信号通道。控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。显示部分一般是由几台或多台监视器（或带视频输入的普通电视机）组成，它的功能是将传送过来的图像一一显示出来。设备选用根据贵部具体要求，为保证质量，系统选用日本SNG摄像机,日本精工镜头及最新MPEG4硬压缩方式的数字硬盘录象机。日本SNG公司具有生产视频前端设备（特别在摄像机）的悠久历史，其产品质量可靠，性能良好，其高速球产品特别适合室外环境使用，360度无死角内制3可变镜头。而硬盘录像机采用诚丰数码的MPEG4硬盘压缩卡，MPEG4格式的数字硬盘录象机是2002底年开始流行的最新压缩格式，其功能强大，占用硬盘空间小，尤其在网络方面表现完美，再加上其价格优势大，很快就取代了传统压缩格式成为硬盘录像机界的新宠。主要设备清单：硬盘录像机（一台）型号产品说明产地/品牌市场价AD-V12MPEG4硬压缩，12路音视频同步，内置80G硬盘（可扩展），4U工业机箱上海安盾18600.00小计：18600.00彩色摄像机系列（共9只）型号产品说明产地/品牌市场价SM-6007C1/3”CCD/420线/0.01LUX/电子快门/自动白平衡/背光补偿/自动增益/DC12V日本SNG1120.00小计：10080.00彩色一体化摄像机系列（共3台）型号产品说明产地/品牌市场价G30-WC161/3”CCD/480线/0.1LUX/16倍光学/360度无限位恒速室外全球日本SNG9000.00小计：27000.00DC直流驱动自动光圈镜头（共9只）型号产品说明产地/品牌市场价SSV0358GNB1/3”3.5-8.0mmF1.4-64手动二倍可变DC驱动CS接口日本AVENIR1217.00小计：10953.00安装附件（室内防护罩8套，室外防护罩1套，专用电源12只，控制键盘1只）型号产品说明产地/品牌市场价AD-02LL型金属支架，负载5公斤国产80.00AD-D室内防护罩国产70.00A-B室外防护罩（含重型支架）国产280.00DC-12VCCD专用电源国产40.00CC-101A室外恒速球控制键盘日本SNG3000.00小计：4960.00彩色监视器系列（1台）型号产品说明产地/品牌市场价107S517”纯平彩色显示器菲利浦2000.00小计：2000.00设备清单总计：73593.00系统结构后端控制系统：一台12路音视频同步硬盘录像机，可保证记录保存7天。前端设备（室外）：3只室外全天候彩色恒速球，内置云台及三可变镜头（通过键盘控制）。360度无死角，远近距离都可以清楚看到。1只定焦自动光圈彩色摄象机，焦距可调（3.5—8.0mm），可以适应光线的突然变化，外加室外重型防护罩可以防水防风。前端设备（室内）：8只定点高清晰度彩色摄象机。摄像机均采用自动光圈，焦距可调（3.5—8.0mm），以便适应光线变化，增加监控质量。工程实施要求根据整个监控系统用电量的情况，在监控室内设有1000W稳压电源供电，保证系统用电稳定、正常。在光线较暗的地方，可以选择合适的位置安装2-3个射灯（总耗电量在300W左右），以保证在正常照明被破坏时仍能保证可见图像信号的输出。管线一律采用暗装，不得已暴露在外部的管线应有防破坏措施。设备均选用有产品合格证及经安全技术防范行业管理部门批准认证的产品，以确保质量上的可靠性。线路应短捷，安全可靠，避开环境条件恶劣或易使导线损伤的地段，并应减少与其导线及障碍物的交叉跨越，尽量不与电力、通讯电缆共缚或靠近安装前应将摄像机逐一加电进行检测和调整...
