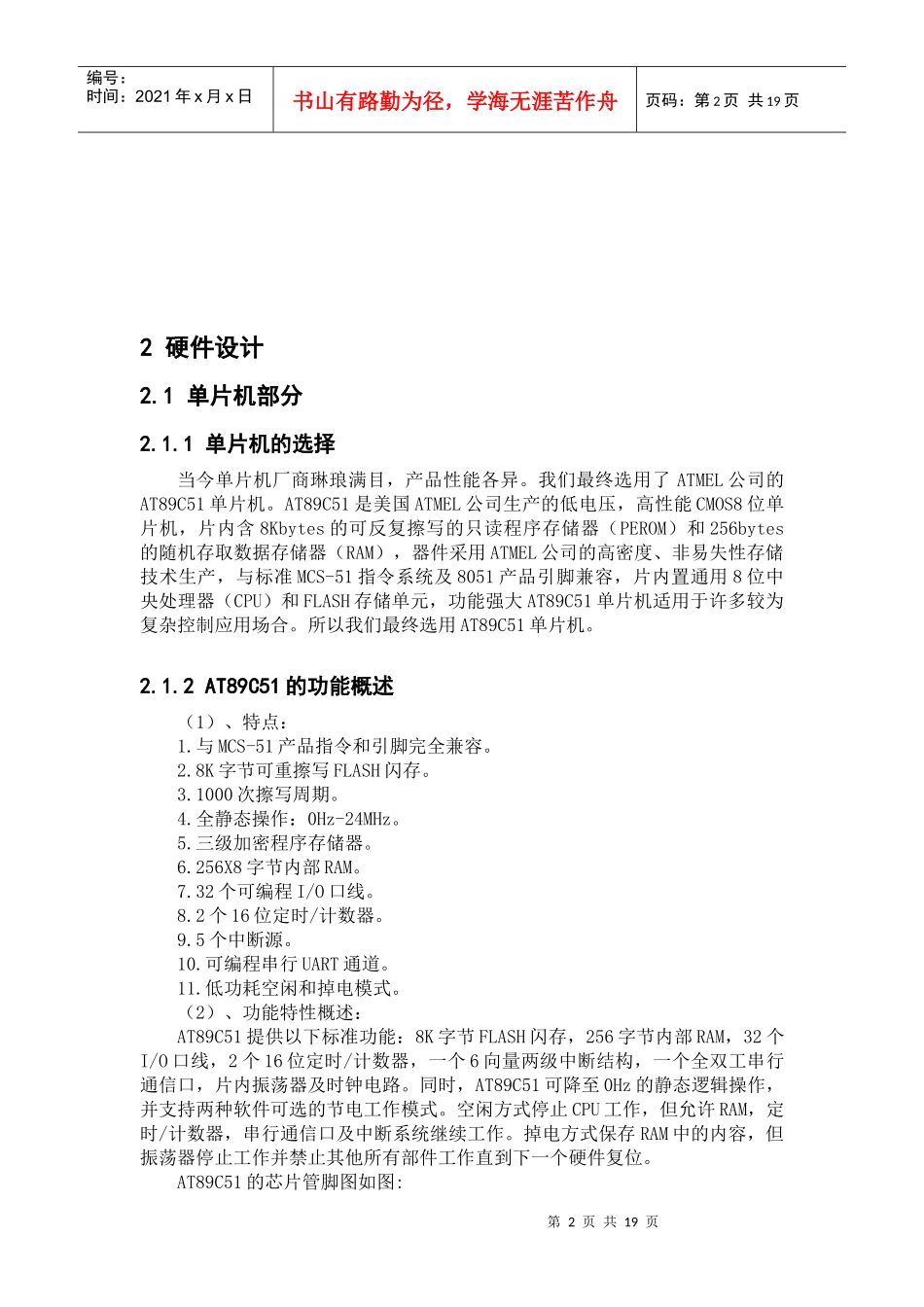

第0页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共19页摘要随着科学进步的不断发展，各行各业技术的不断改进和更新，在学校时间方面，由于时间多，时间乱等原因，不得不去改善其时间方面的设备。单片机作息时间控制实现了对时间控制的智能化，摆脱了传统由人来控制时间长短的不便，是现代学校必不可少的设备。在整个设计中，我们主要用的是单片机的自动控制原理，包括硬件和软件。在硬件部分，包括继电器，存储器和显示器接口芯片；软件部分，主要是主程序设计。软硬件结合在一起，先调试子程序，然后逐级叠加调试，最后系统调试通过。在本论文中我是利用单片机把自动复位电路，显示电路，电源电路，继电器电路，电铃电路连接起来，再通过单片机的编程实现设计要求。单片机作息时间控制系统是利用定时器计时处理来做秒计数，当所设置的时间到了，则发出一阵声响，启动继电器，由继电器可以控制放音机开启或关闭。时，分，秒数据是存在变量内并写入七段显示器的缓冲区内，由显示器扫描程序中定时扫描而显示出时间。关键词：单片机，定时，显示第1页共19页第0页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页1概述单片机应用系统是以单片机为核心，配以输入、输出、显示、控制等外围部件和软件，能实现一种或多种功能的实用系统。硬件是应用系统的基础，软件则在硬件的基础上对其资源进行合理调配和使用，从而完成应用系统所要求的任务，二者相互依赖，却一不可。软件和硬件总体包括，电源电路、显示电路、复位电路、扩展存储器、电铃电路等，通过以上几部分的组合，最终达到一定的效果。设计系统图如图1.1所示：图1-1系统连接图第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页2硬件设计2.1单片机部分2.1.1单片机的选择当今单片机厂商琳琅满目，产品性能各异。我们最终选用了ATMEL公司的AT89C51单片机。AT89C51是美国ATMEL公司生产的低电压，高性能CMOS8位单片机，片内含8Kbytes的可反复擦写的只读程序存储器（PEROM）和256bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，与标准MCS-51指令系统及8051产品引脚兼容，片内置通用8位中央处理器（CPU）和FLASH存储单元，功能强大AT89C51单片机适用于许多较为复杂控制应用场合。所以我们最终选用AT89C51单片机。2.1.2AT89C51的功能概述（1）、特点：1.与MCS-51产品指令和引脚完全兼容。2.8K字节可重擦写FLASH闪存。3.1000次擦写周期。4.全静态操作：0Hz-24MHz。5.三级加密程序存储器。6.256X8字节内部RAM。7.32个可编程I/O口线。8.2个16位定时/计数器。9.5个中断源。10.可编程串行UART通道。11.低功耗空闲和掉电模式。（2）、功能特性概述：AT89C51提供以下标准功能：8K字节FLASH闪存，256字节内部RAM，32个I/O口线，2个16位定时/计数器，一个6向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其他所有部件工作直到下一个硬件复位。AT89C51的芯片管脚图如图:第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页图2-1AT89C51引脚图引脚功能说明：VCC——电源电压GND——接地P0口——P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口P0写“1”时，可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在FLASH编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。P1口——P1口是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上...
