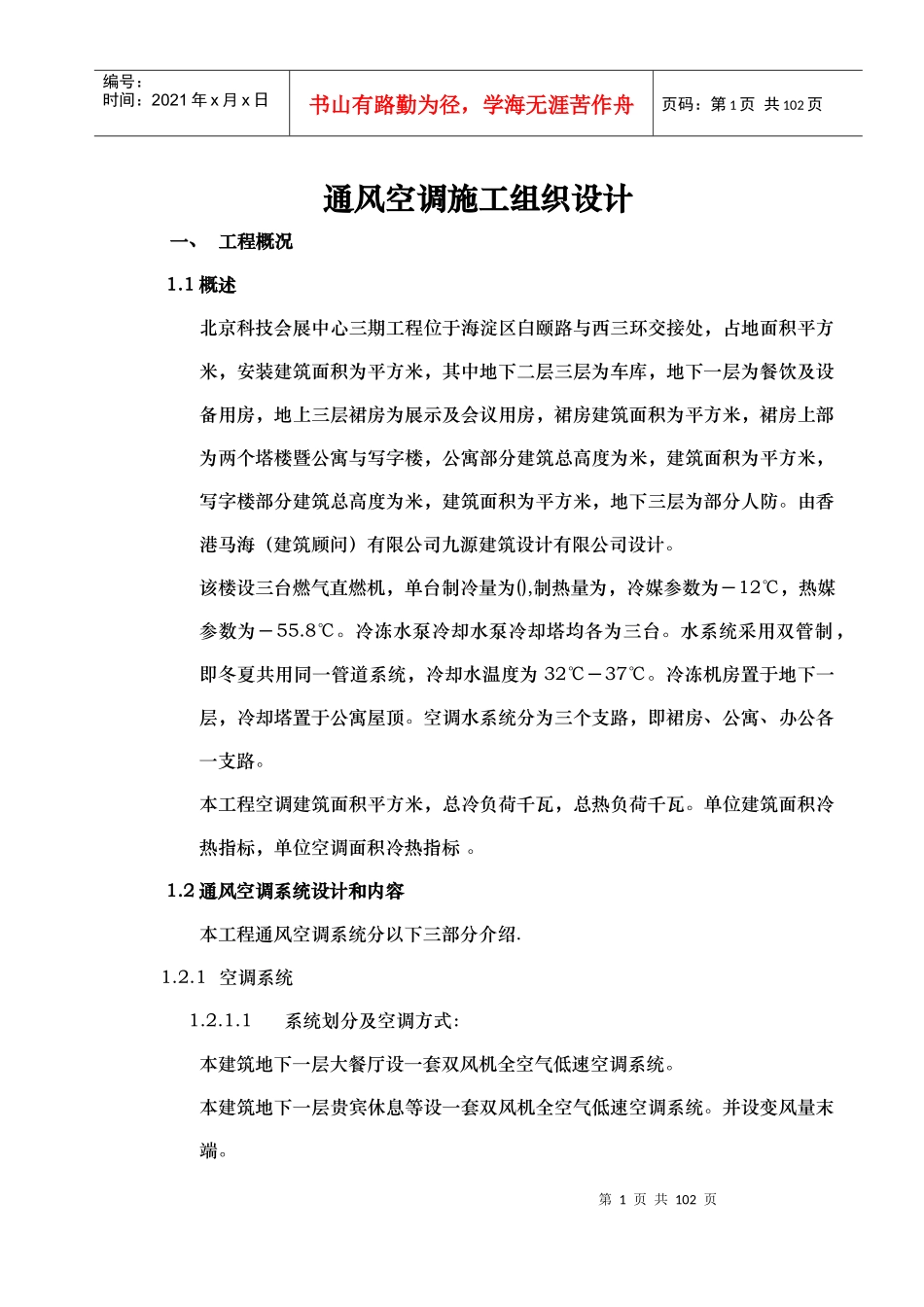

第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共102页通风空调施工组织设计一、工程概况1.1概述北京科技会展中心三期工程位于海淀区白颐路与西三环交接处，占地面积平方米，安装建筑面积为平方米，其中地下二层三层为车库，地下一层为餐饮及设备用房，地上三层裙房为展示及会议用房，裙房建筑面积为平方米，裙房上部为两个塔楼暨公寓与写字楼，公寓部分建筑总高度为米，建筑面积为平方米，写字楼部分建筑总高度为米，建筑面积为平方米，地下三层为部分人防。由香港马海（建筑顾问）有限公司九源建筑设计有限公司设计。该楼设三台燃气直燃机，单台制冷量为(),制热量为，冷媒参数为－12℃，热媒参数为－55.8℃。冷冻水泵冷却水泵冷却塔均各为三台。水系统采用双管制，即冬夏共用同一管道系统，冷却水温度为32℃－37℃。冷冻机房置于地下一层，冷却塔置于公寓屋顶。空调水系统分为三个支路，即裙房、公寓、办公各一支路。本工程空调建筑面积平方米，总冷负荷千瓦，总热负荷千瓦。单位建筑面积冷热指标，单位空调面积冷热指标。1.2通风空调系统设计和内容本工程通风空调系统分以下三部分介绍.1.2.1空调系统1.2.1.1系统划分及空调方式：本建筑地下一层大餐厅设一套双风机全空气低速空调系统。本建筑地下一层贵宾休息等设一套双风机全空气低速空调系统。并设变风量末端。第2页共102页第1页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共102页本建筑地下一层西餐厅设一套双风机全空气低速空调系统。并设变风量末端。本建筑地下一层大厅设一套双风机全空气低速空调系统。本建筑地下一层小餐厅设一套双风机全空气低速空调系统。并设变风量末端。本建筑地下一层中餐厅设一套双风机全空气低速空调系统。本建筑首层展示大厅设一套双风机全空气低速空调系统。本建筑首层小展示大厅及大厅设二套双风机全空气低速空调系统。本建筑二层展示大厅设一套双风机全空气低速空调系统。本建筑二层小展示厅及大厅设二套双风机全空气低速空调系统。本建筑三层会议大厅设一套双风机全空气低速空调系统。本建筑三层小会议室咖啡厅及大厅设二套双风机全空气低速空调系统，并配有变风量末端。本建筑四层－十九层写字楼为风机盘管加新风空调方式。本建筑四层－十五层公寓楼为风机盘管加新风空调方式。本建筑三层贵宾休息同声传译为风机盘管加新风空调方式。本建筑十六层游泳池设一套双风机全空气低速空调系统。游泳池地面设地板辅射采暖。本建筑首层工商银行采用热泵式分体空调，电暖气备用采暖。电梯机房及消防控制中心为分体空调。1.2.1.2空调气流组织形式：三层大会议厅采取圆形喷口上送，百叶风口下回方式，百叶回风口安装在大会议厅侧墙底部。首层中庭采取双层百叶侧送，吊顶百叶风口上回方式（吊顶回风）。百叶回风口安装在吊顶上。第3页共102页第2页共102页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共102页地下一层采取方形散流器上送，百叶风口上回方式（有回风管）。百叶回风口安装在吊顶上。其它各层采取方形散流器上送，吊顶百叶风口上回方式（吊顶回风）。百叶风口安装在吊顶上。1.2.2通风系统本建筑地下三层汽车库设排烟兼排风系统套,并设有补风系统套。本建筑地下二层汽车库设排烟兼排风系统套，并设有补风系统套。本建筑地下二层水泵房设排烟兼排风系统及补风系统各一套。本建筑地下二层换热站设排烟兼排风系统及补风系统各一套。本建筑地下二层水泵房设排烟兼排风系统及补风系统各一套。本建筑地下一层冷冻机房设排风系统套，并设有补风系统套。本建筑地下一层锅炉房设排风系统套，并设有补风系统套。本建筑地下一层变配电室设排风系统套，并设有补风系统套。本建筑地下一层发电机房设排风系统套，并设有补风系统套，。本建筑地下一层厨房设排风系统套，并设有新风系统套。本建筑所有卫生间均设排气扇，由竖井排至室外，公寓及写字楼卫生间并各设集中排气风机。裙房卫生间设屋顶风机集中排气。1.2.3防排烟系统：1.2.3.1防烟本建筑＃楼梯间设正压送风系统一套，号核心筒合用前室设正压送风系统一套，...
