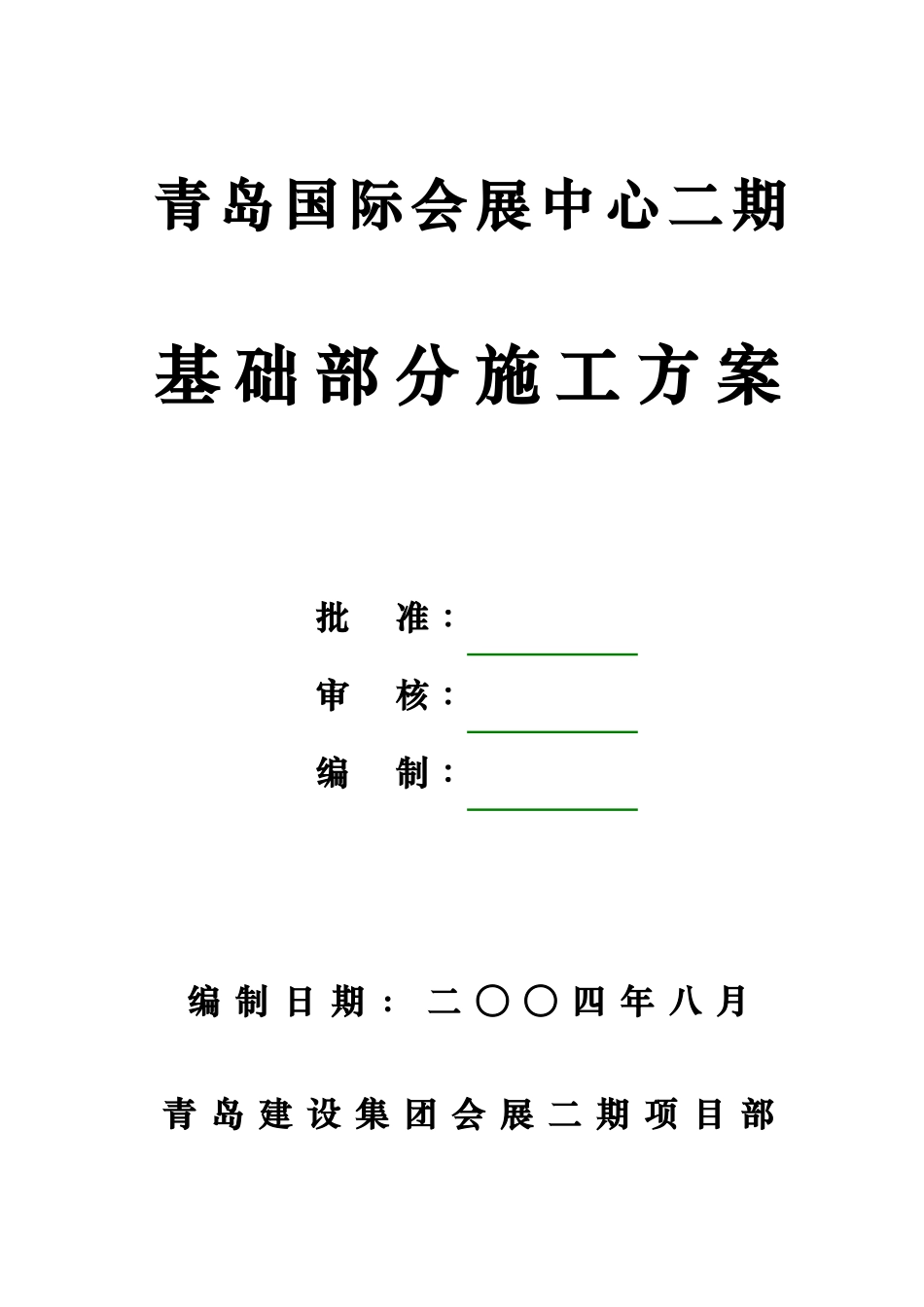

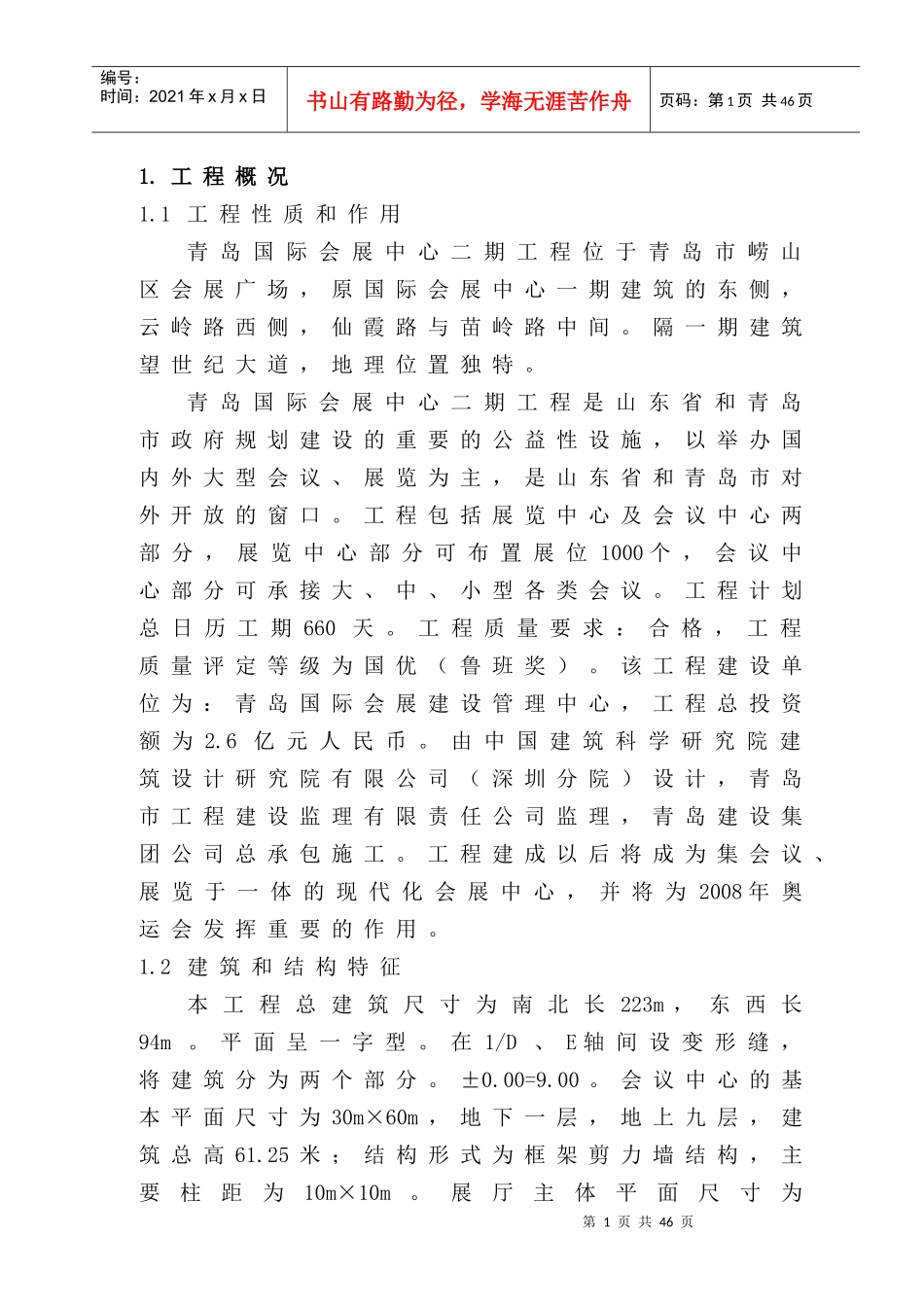

青岛国际会展中心二期基础部分施工方案批准:审核:编制:编制日期：二○○四年八月青岛建设集团会展二期项目部第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页1.工程概况1.1工程性质和作用青岛国际会展中心二期工程位于青岛市崂山区会展广场，原国际会展中心一期建筑的东侧，云岭路西侧，仙霞路与苗岭路中间。隔一期建筑望世纪大道，地理位置独特。青岛国际会展中心二期工程是山东省和青岛市政府规划建设的重要的公益性设施，以举办国内外大型会议、展览为主，是山东省和青岛市对外开放的窗口。工程包括展览中心及会议中心两部分，展览中心部分可布置展位1000个，会议中心部分可承接大、中、小型各类会议。工程计划总日历工期660天。工程质量要求：合格，工程质量评定等级为国优（鲁班奖）。该工程建设单位为：青岛国际会展建设管理中心，工程总投资额为2.6亿元人民币。由中国建筑科学研究院建筑设计研究院有限公司（深圳分院）设计，青岛市工程建设监理有限责任公司监理，青岛建设集团公司总承包施工。工程建成以后将成为集会议、展览于一体的现代化会展中心，并将为2008年奥运会发挥重要的作用。1.2建筑和结构特征本工程总建筑尺寸为南北长223m，东西长94m。平面呈一字型。在1/D、E轴间设变形缝，将建筑分为两个部分。±0.00=9.00。会议中心的基本平面尺寸为30m×60m，地下一层，地上九层，建筑总高61.25米；结构形式为框架剪力墙结构，主要柱距为10m×10m。展厅主体平面尺寸为第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页60m×144m，地下一层地上，主体部分为两层，建筑总高32.8米；主体工程结构形式为框架结构，主柱的柱距为12m×10m。本工程砌体材料为加气混凝土砌块；建筑外墙采用干挂夹胶安全中空LOW-E透明玻璃、超薄型铝蜂窝板、铝波纹板。外墙分隔以横向线条为主。工程设计屋面防水等级为Ⅱ级，屋面采用50厚聚苯板保温，屋面防水卷材采用两层SBS防水卷材。上人屋面上铺地砖。钢结构屋面采用复合卷材防水层。地下室防水等级为Ⅱ级，采用两层SBS防水卷材和结构自防水的做法。工程类别为一类。耐火等级为一级。按照六度抗震考虑。工程会议中心及展厅各有一处地下室，展厅地下室平面尺寸为66×72米，采用人工挖孔灌注桩基础，同时设有抗浮锚杆399根，桩基上部为筏板式基础，基础底板厚度为600mm，底板上标高-6.3米；。会议中心地下室平面尺寸30×60米，基础形式为人工挖孔灌注桩上筏板基础，基础底板厚500mm，底板上标高-4.8米。除地下室外其他部分采用人工挖孔灌注桩上独立基础的做法，独立基础间设地梁相连。（图1，图2，图3）1.3地形特征该工程建筑场区地形较平坦，地面标高为8.16～12.07米，平均坡度为2%；西北略高，地表整体上由人工改造为自西北向东南缓倾的斜坡。场区表层填土较发育，场区位于剥蚀堆积缓坡-侵蚀堆积坳谷两地貌单元，地下水主要富存于侵蚀堆第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页积坳谷地貌单元中。场区地下水类型主要为第四系空隙承压水和基岩裂隙水，地下稳定水位埋深为2.50—4.00米。场区地下水对混凝土及混凝土中的钢筋具有弱腐蚀性。会议中心部分结构平面图（图1）第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页展厅部分结构平面图（图2）第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页会展中心二期A－A剖面图（图3）场区场地土类型属于中软土，场地类别属于Ⅱ类建筑场地。有地质断裂带自西南至东北穿过场区，属于建筑抗震不利地段。1.4基础工程施工特点1.4.1基础工程包括的分部分项工程较多，有土石方工程，人工挖土桩基础工程，地下室防水工程等。施工区段的划分；各工序间的合理穿插，各专业施工班组的协调一致将直接影响整个工程的正常进行。1.4.2工程占地面积及体量都较大，施工机械...
