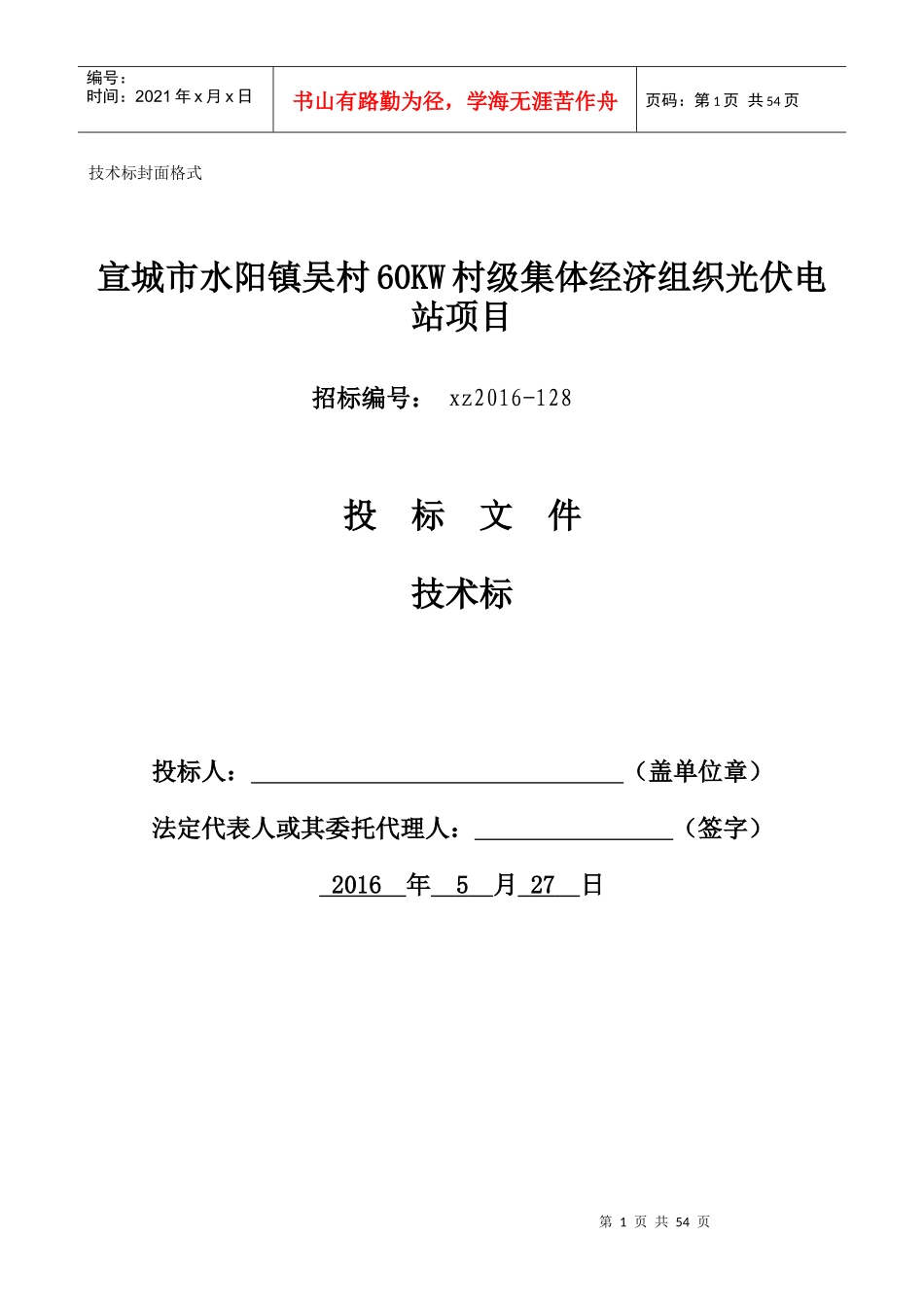

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页技术标封面格式宣城市水阳镇吴村60KW村级集体经济组织光伏电站项目招标编号：xz2016-128投标文件技术标投标人：（盖单位章）法定代表人或其委托代理人：（签字）2016年5月27日第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页九、技术规格偏离表格式投标人名称：宣城市宣州区水阳镇吴村村民委员会招标编号：xz2016-128序号货物名称招标规格投标规格偏离说明1逆变器30KW30KW无负偏离满足招标要求2多晶电池板250Wp260A无负偏离满足招标要求注：投标人应对了照招标文件技术条款及要求，说明了技术条款的偏离，标注均无偏离，视为接受招标文件要求的所有技术条款。投标人(盖单位章)：法定代表人或其授权代理人(签字或盖章)：第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页十、深化设计方案系统组成本工程低压入网且容量较小，主要系统组成为：光伏组件，支架及基础，集成光伏并网逆变器，交流配电柜，防雷接地装置，系统连接电缆及防护材料。光伏组串设计1、组件串联太阳电池组件串联的数量由逆变器的最高输入电压和最低工作电压、以及太阳电池组件允许的最大系统电压所确定。太阳电池组串的并联数量由逆变器的额定容量确定。电池组件串联数量计算如公式3-1所示，对应参数详见本工程拟选用选250Wp组件和30KW逆变器规格参数表。计算公式如下：INT（Vdcmin/Vmp）≤N≤INT（Vdcmax/Voc）…………………（3-1）式中：Vdcmax——逆变器输入直流侧最大电压；Vdcmin——逆变器输入直流侧最小电压；Voc——电池组件开路电压；Vmp——电池组件最佳工作电压；N——电池组件串联数。经计算得：串联光伏电池数量N为：9.9≤N≤26.4，根据现场气候环境结合电池组件连接方便以及逆变器最佳输入电压等，取串联数为20块。温度校核计算如下：+70℃：30.2×20×（1-45×0.0031）=519V＞480V，通过-15℃：30.2×20×（1+40×0.0031）=679V＜800V，通过-15℃：37.8×20×（1+40×0.0031）=850V＜950V，通过2、组串并联组串功率250W×20=5KW，总组串数60÷5=12，30KW逆变器可接入组串数30÷5=6。综上，拟选用的两台30kW满足要求。设计方案一设计依据本方案依据和主要引用标准、规范如下：（1）《光伏发电站接入电力系统技术规定》GB/Z19964-2005；（2）《电力变压器选用导则》GB/T17468-2008；第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页（3）《交流电气装置的过电压保护和绝缘配合》DL/T620-1997；（4）《交流电气装置的接地》DL/T621-1997；（5）《变电所总布置设计技术规程》DL/T5056-2007；（6）《高压配电装置设计技术规程》DL/T5352-2006；（7）《导体和电器选择设计技术规定》DL/T5222-2005；（8）《国家电网公司光伏电站接入电网技术规定（试行）》国家电网发展（2009）747号；（9）《国家电网公司十八项电网重大反事故措施（试行）》国家电网生技（2005）400号；（10）其它相关的国家、行业标准规范，设计手册等。二组件安装组件支撑系统的安装由于本项目位于教学楼屋面，支架基础采用固定铆件，与原屋面结合时须考虑防水等要求。施工过程中不得破坏原屋面结构。支架图参考如下：图4-1组件支架图（此图仅供参考，投标人可结合现场实际情况根据深化设计方案绘制。）电池组件安装光伏组件与光伏方阵：单块光伏组件串联成组串，光伏电池方阵则是由组串并联而成，光伏组串内第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页部接线见图4-2。光电板MC电缆敷设跟随光电板安装同时进行，即边安装光电板边敷设MC电缆边接线。图4-2光伏组件内部接线示意图太阳能光伏方阵内的电缆敷设：通过太阳能电池组件自带的引出线连接。在此电气连接中，必须对方阵的引出电缆线进行正负极标识。电池组件连接敷设走线可为：接线方式为：MC插头、插座连接，P(+)/N(-)线连接，MC电缆接线方式见图。图4-3光伏组件之间MC电缆接线方...
