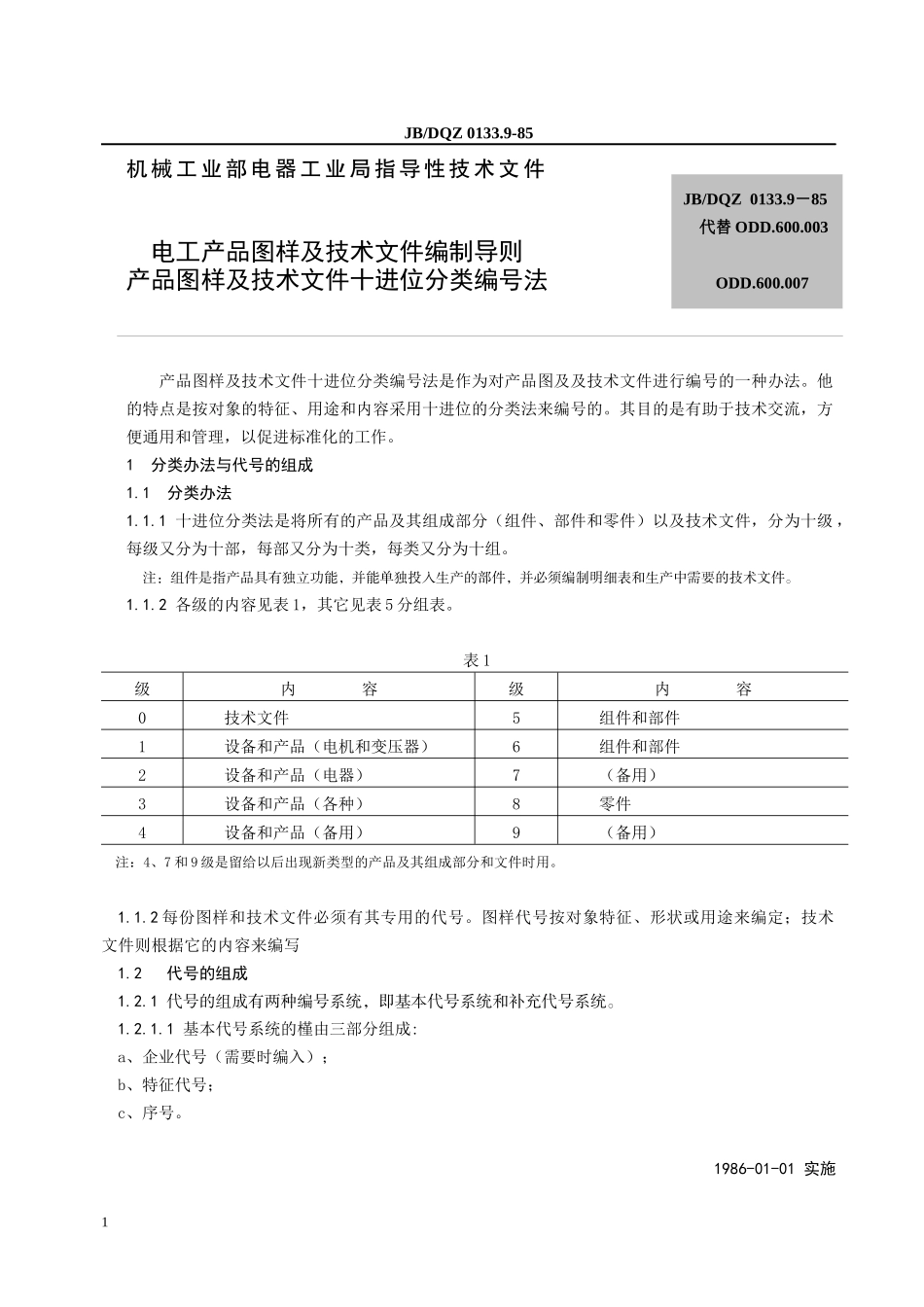

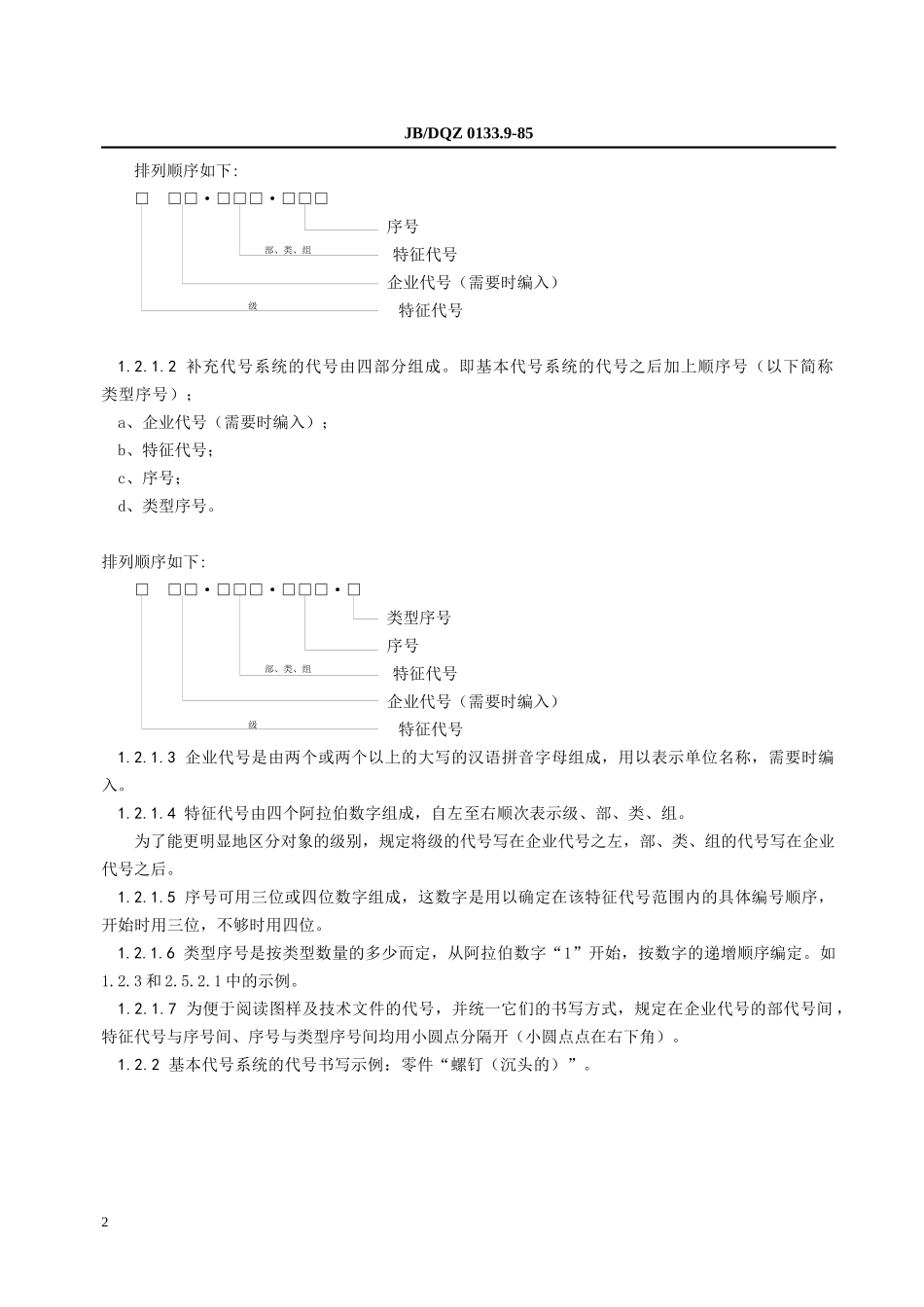

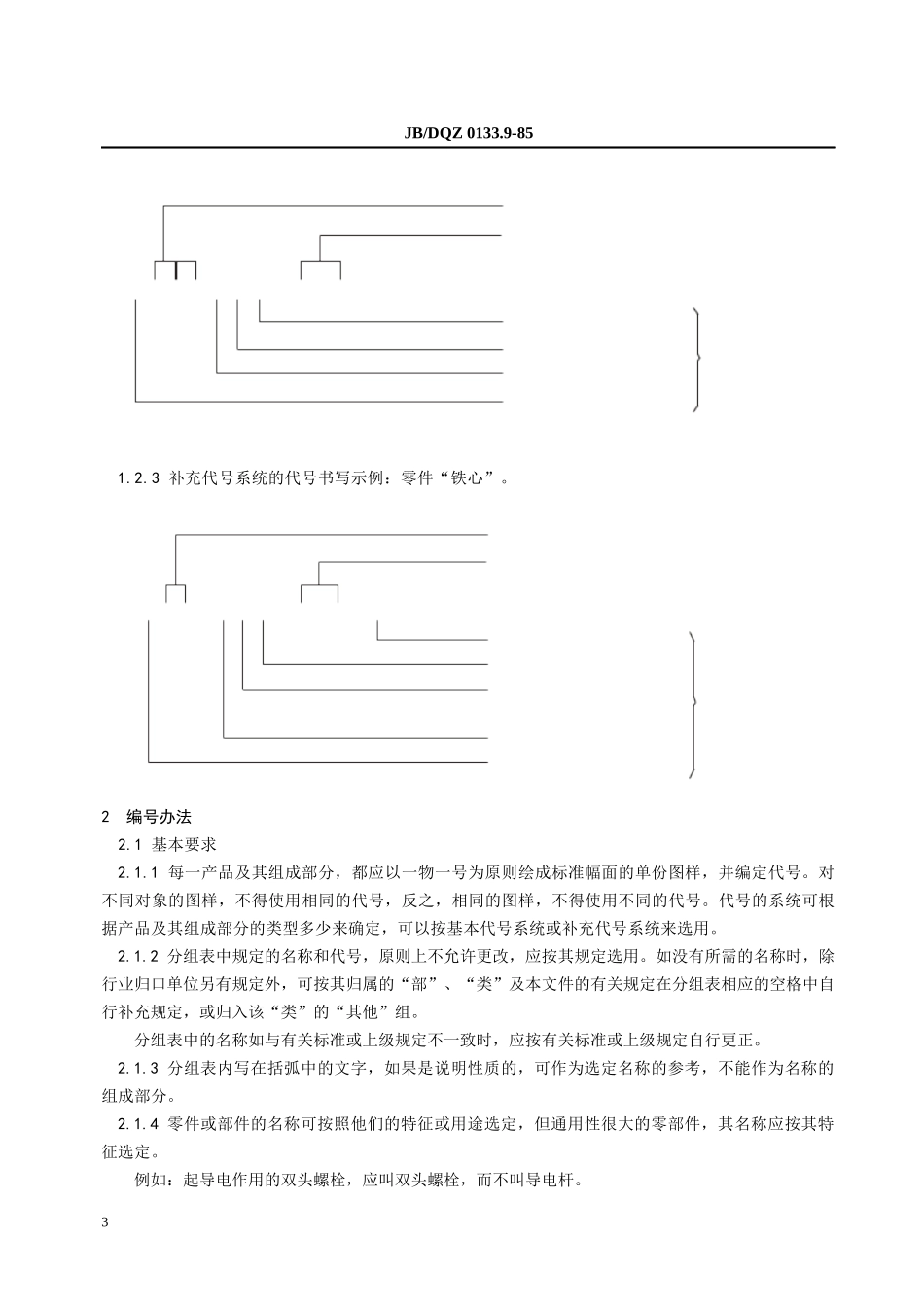

JB/DQZ0133.9－85代替ODD.600.003ODD.600.007JB/DQZ0133.9-85机械工业部电器工业局指导性技术文件电工产品图样及技术文件编制导则产品图样及技术文件十进位分类编号法产品图样及技术文件十进位分类编号法是作为对产品图及及技术文件进行编号的一种办法。他的特点是按对象的特征、用途和内容采用十进位的分类法来编号的。其目的是有助于技术交流，方便通用和管理，以促进标准化的工作。1分类办法与代号的组成1.1分类办法1.1.1十进位分类法是将所有的产品及其组成部分（组件、部件和零件）以及技术文件，分为十级，每级又分为十部，每部又分为十类，每类又分为十组。注：组件是指产品具有独立功能，并能单独投入生产的部件，并必须编制明细表和生产中需要的技术文件。1.1.2各级的内容见表1，其它见表5分组表。表1级内容级内容0技术文件5组件和部件1设备和产品（电机和变压器）6组件和部件2设备和产品（电器）7（备用）3设备和产品（各种）8零件4设备和产品（备用）9（备用）注：4、7和9级是留给以后出现新类型的产品及其组成部分和文件时用。1.1.2每份图样和技术文件必须有其专用的代号。图样代号按对象特征、形状或用途来编定；技术文件则根据它的内容来编写1.2代号的组成1.2.1代号的组成有两种编号系统，即基本代号系统和补充代号系统。1.2.1.1基本代号系统的槿由三部分组成:a、企业代号（需要时编入）；b、特征代号；c、序号。1986-01-01实施1JB/DQZ0133.9-85排列顺序如下:□□□·□□□·□□□序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.2补充代号系统的代号由四部分组成。即基本代号系统的代号之后加上顺序号（以下简称类型序号）；a、企业代号（需要时编入）；b、特征代号；c、序号；d、类型序号。排列顺序如下:□□□·□□□·□□□·□类型序号序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.3企业代号是由两个或两个以上的大写的汉语拼音字母组成，用以表示单位名称，需要时编入。1.2.1.4特征代号由四个阿拉伯数字组成，自左至右顺次表示级、部、类、组。为了能更明显地区分对象的级别，规定将级的代号写在企业代号之左，部、类、组的代号写在企业代号之后。1.2.1.5序号可用三位或四位数字组成，这数字是用以确定在该特征代号范围内的具体编号顺序，开始时用三位，不够时用四位。1.2.1.6类型序号是按类型数量的多少而定，从阿拉伯数字“1”开始，按数字的递增顺序编定。如1.2.3和2.5.2.1中的示例。1.2.1.7为便于阅读图样及技术文件的代号，并统一它们的书写方式，规定在企业代号的部代号间，特征代号与序号间、序号与类型序号间均用小圆点分隔开（小圆点点在右下角）。1.2.2基本代号系统的代号书写示例：零件“螺钉（沉头的）”。2JB/DQZ0133.9-851.2.3补充代号系统的代号书写示例：零件“铁心”。2编号办法2.1基本要求2.1.1每一产品及其组成部分，都应以一物一号为原则绘成标准幅面的单份图样，并编定代号。对不同对象的图样，不得使用相同的代号，反之，相同的图样，不得使用不同的代号。代号的系统可根据产品及其组成部分的类型多少来确定，可以按基本代号系统或补充代号系统来选用。2.1.2分组表中规定的名称和代号，原则上不允许更改，应按其规定选用。如没有所需的名称时，除行业归口单位另有规定外，可按其归属的“部”、“类”及本文件的有关规定在分组表相应的空格中自行补充规定，或归入该“类”的“其他”组。分组表中的名称如与有关标准或上级规定不一致时，应按有关标准或上级规定自行更正。2.1.3分组表内写在括弧中的文字，如果是说明性质的，可作为选定名称的参考，不能作为名称的组成部分。2.1.4零件或部件的名称可按照他们的特征或用途选定，但通用性很大的零部件，其名称应按其特征选定。例如：起导电作用的双头螺栓，应叫双头螺栓，而不叫导电杆。3JB/DQZ0133.9-85如根据用途选定的名称，既能代表用途，又能代表其特征时应按用途选定名称。例如：起轴作用的圆柱体，应叫轴而不叫圆柱体、棒、杆等。2.1.5写产品、组件和部件的名称时，不必加入补充名称或多余的字，如“装配”、“全套”等。2.1.6外购产品及其组成部...
