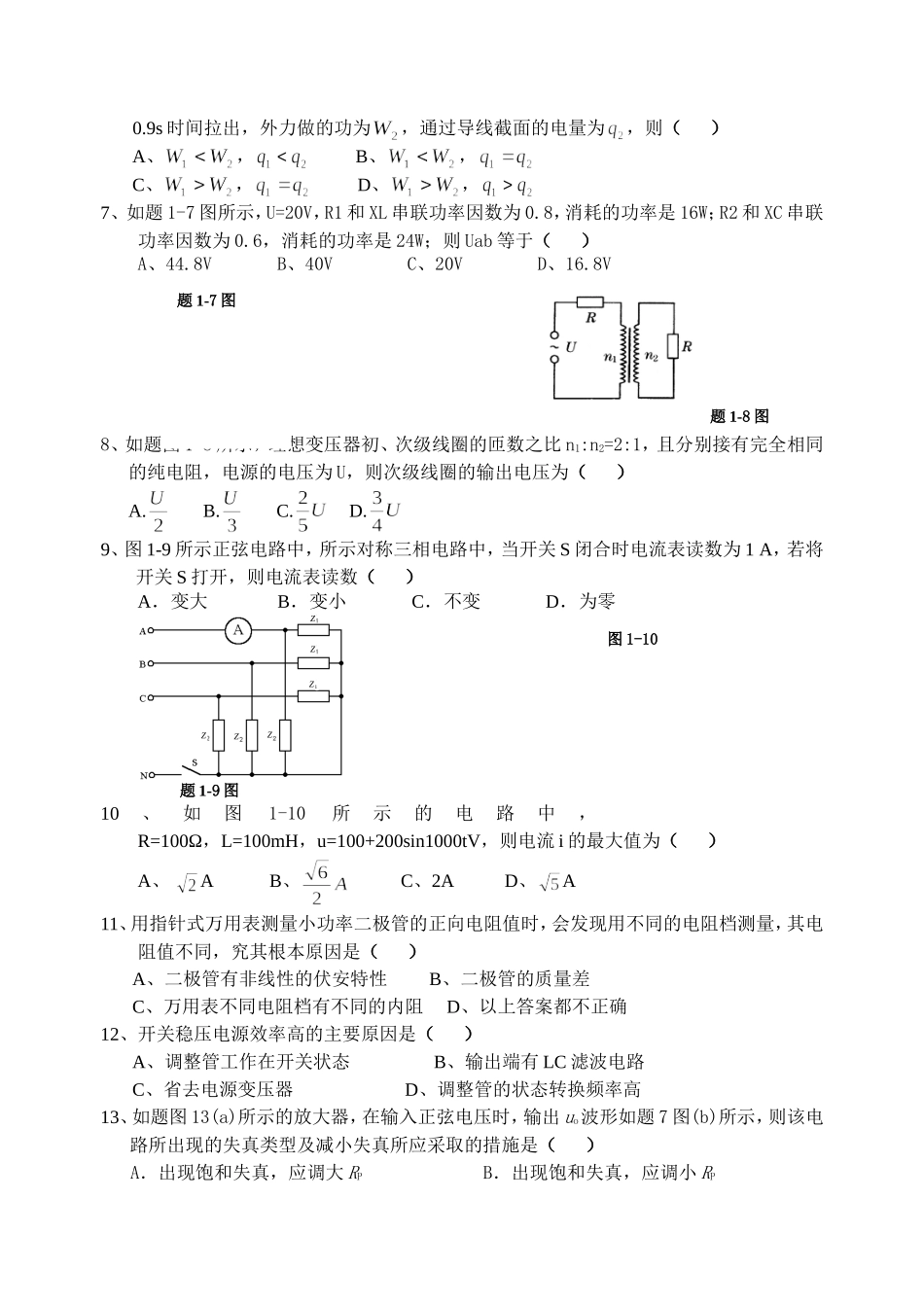

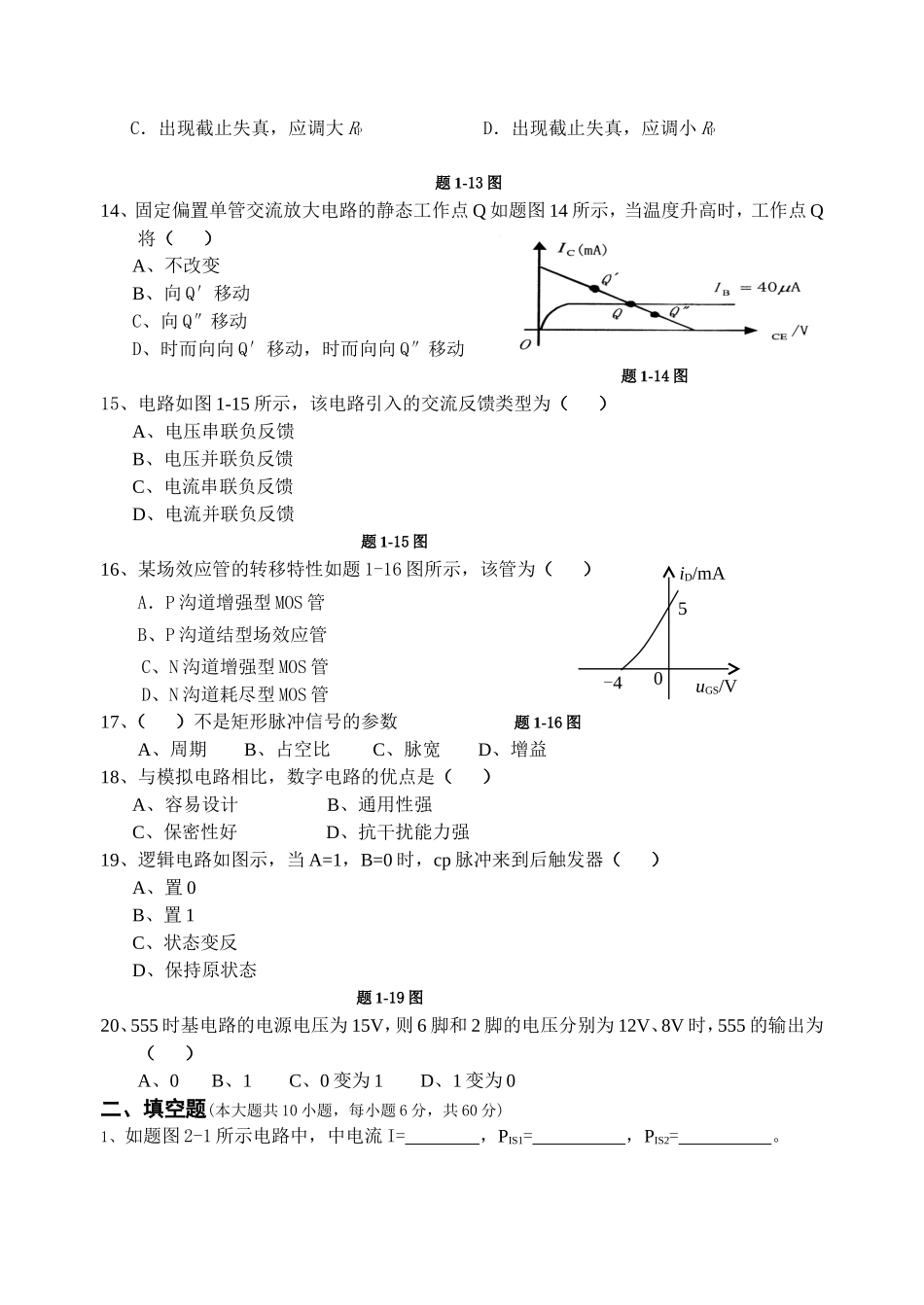

电子电工类综合知识摸拟试题时量150分钟，满分390分一、单选题(在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确的选项填入题后的括号内，多选不给分。本大题共20小题，每小题6分，共120分)1、图1-1所示中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是（）A．865V／m，垂直AC向左B．865V／m，垂直AC向右C．1000V／m，垂直AB斜向上D．1000V／m，垂直AB斜向下题1-1图2、如图1-2所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）AR1断路BR2断路CR3短路DR4短路题1-2图题1-3图3、如题图1-3所示电路中电压u为（）A.48VB.24VC.16VD.8V4、两个电容，两极板间的电势差之比为2:3，带电量之比为3:2，则C1/C2等于（）A.2：3B．3：2C．4:9D.9:45、如题图1-5所示，一有限范围的匀强磁场，宽度为d，将一个边长为L的正方形导线框以速度υ匀速地通过磁场区域，若d>L，则在线框中不产生感应电流的时间应等于（）A、d/υ；B、L/υ；C、(d–L)/υ；D、(d–2L)/υ题1-5图题1-6图6、如题图1-6所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场，若第一次用0.3s时间拉出，外力做的功为，通过导线截面的电量为，第二次用0.9s时间拉出，外力做的功为，通过导线截面的电量为，则（）A、，B、，C、，D、，7、如题1-7图所示，U=20V，R1和XL串联功率因数为0.8，消耗的功率是16W；R2和XC串联功率因数为0.6，消耗的功率是24W；则Uab等于（）A、44.8VB、40VC、20VD、16.8V题1-8图8、如题图1-8所示，理想变压器初、次级线圈的匝数之比n1:n2=2:1，且分别接有完全相同的纯电阻，电源的电压为U，则次级线圈的输出电压为（）A.B.C.D.9、图1-9所示正弦电路中，所示对称三相电路中，当开关S闭合时电流表读数为1A，若将开关S打开，则电流表读数（）A．变大B．变小C．不变D．为零ZZZZZZ题1-9图10、如图1-10所示的电路中，R=100Ω，L=100mH，u=100+200sin1000tV，则电流i的最大值为（）A、AB、C、2AD、A11、用指针式万用表测量小功率二极管的正向电阻值时，会发现用不同的电阻档测量，其电阻值不同，究其根本原因是（）A、二极管有非线性的伏安特性B、二极管的质量差C、万用表不同电阻档有不同的内阻D、以上答案都不正确12、开关稳压电源效率高的主要原因是（）A、调整管工作在开关状态B、输出端有LC滤波电路C、省去电源变压器D、调整管的状态转换频率高13、如题图13(a)所示的放大器，在输入正弦电压时，输出uo波形如题7图(b)所示，则该电路所出现的失真类型及减小失真所应采取的措施是（）A．出现饱和失真，应调大RPB．出现饱和失真，应调小RP题1-7图图1-10C．出现截止失真，应调大RPD．出现截止失真，应调小RP题1-13图14、固定偏置单管交流放大电路的静态工作点Q如题图14所示，当温度升高时，工作点Q将（）A、不改变B、向Q′移动C、向Q″移动D、时而向向Q′移动，时而向向Q″移动题1-14图15、电路如图1-15所示，该电路引入的交流反馈类型为（）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈题1-15图16、某场效应管的转移特性如题1-16图所示，该管为（）A．P沟道增强型MOS管B、P沟道结型场效应管C、N沟道增强型MOS管D、N沟道耗尽型MOS管17、（）不是矩形脉冲信号的参数题1-16图A、周期B、占空比C、脉宽D、增益18、与模拟电路相比，数字电路的优点是（）A、容易设计B、通用性强C、保密性好D、抗干扰能力强19、逻辑电路如图示，当A=1，B=0时，cp脉冲来到后触发器（）A、置0B、置1C、状态变反D、保持原状态题1-19图20、555时基电路的电源电压为15V，则6脚和2脚的电压分别为12V、8V时，555的输出为（）A、0B、1C、0变为1D、1变为0二、填空题(本大题共10小题，每小题6分，共60分)1、如题图2-1所示电路中，中电流I=，PIS1=，PIS2=。0iD/mA-4uGS/V5题2-1图题2-2图2、如题图2-2所示，电容器C1＝6μF，C2＝3μF，电阻R1＝...
