使用CAD数据创建一个产品VIP免费

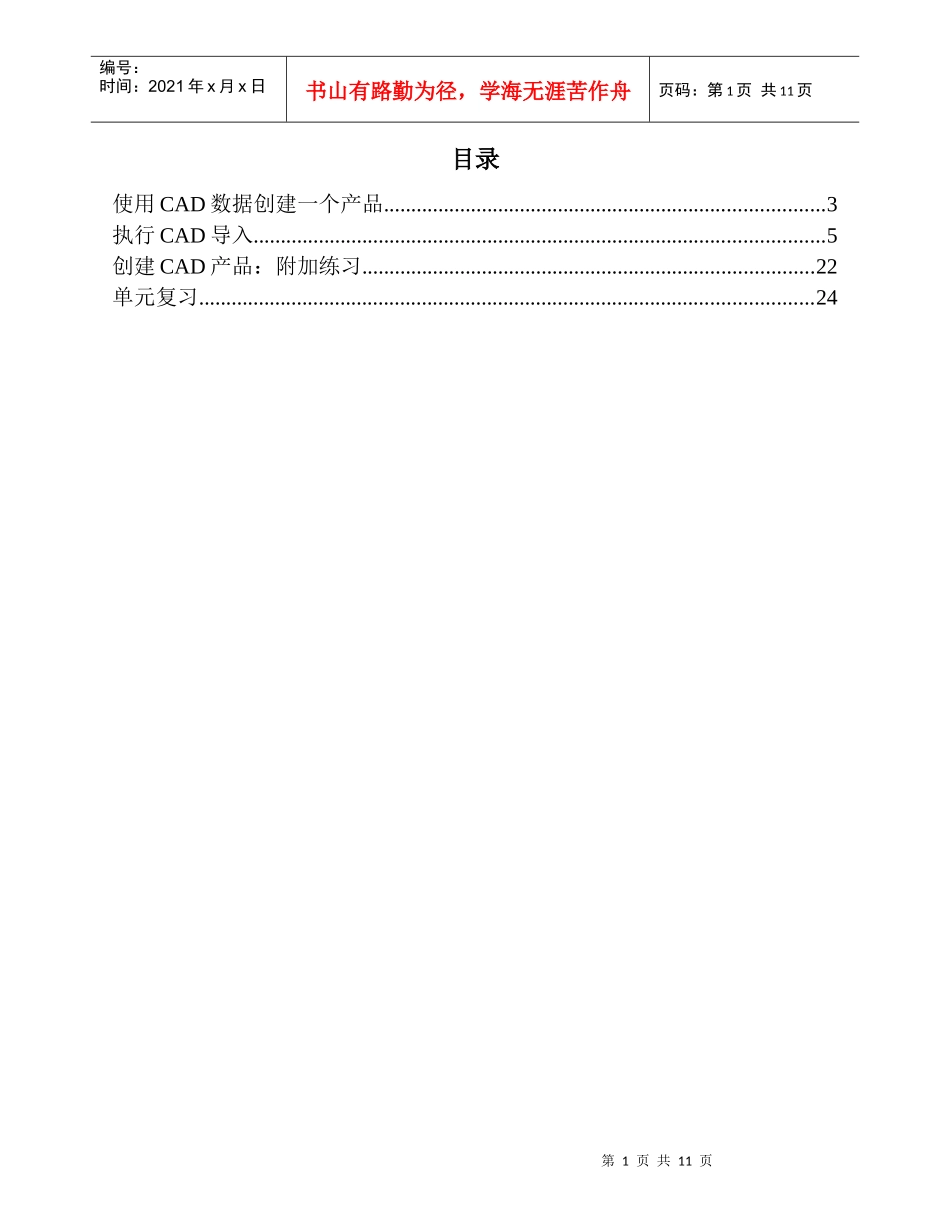

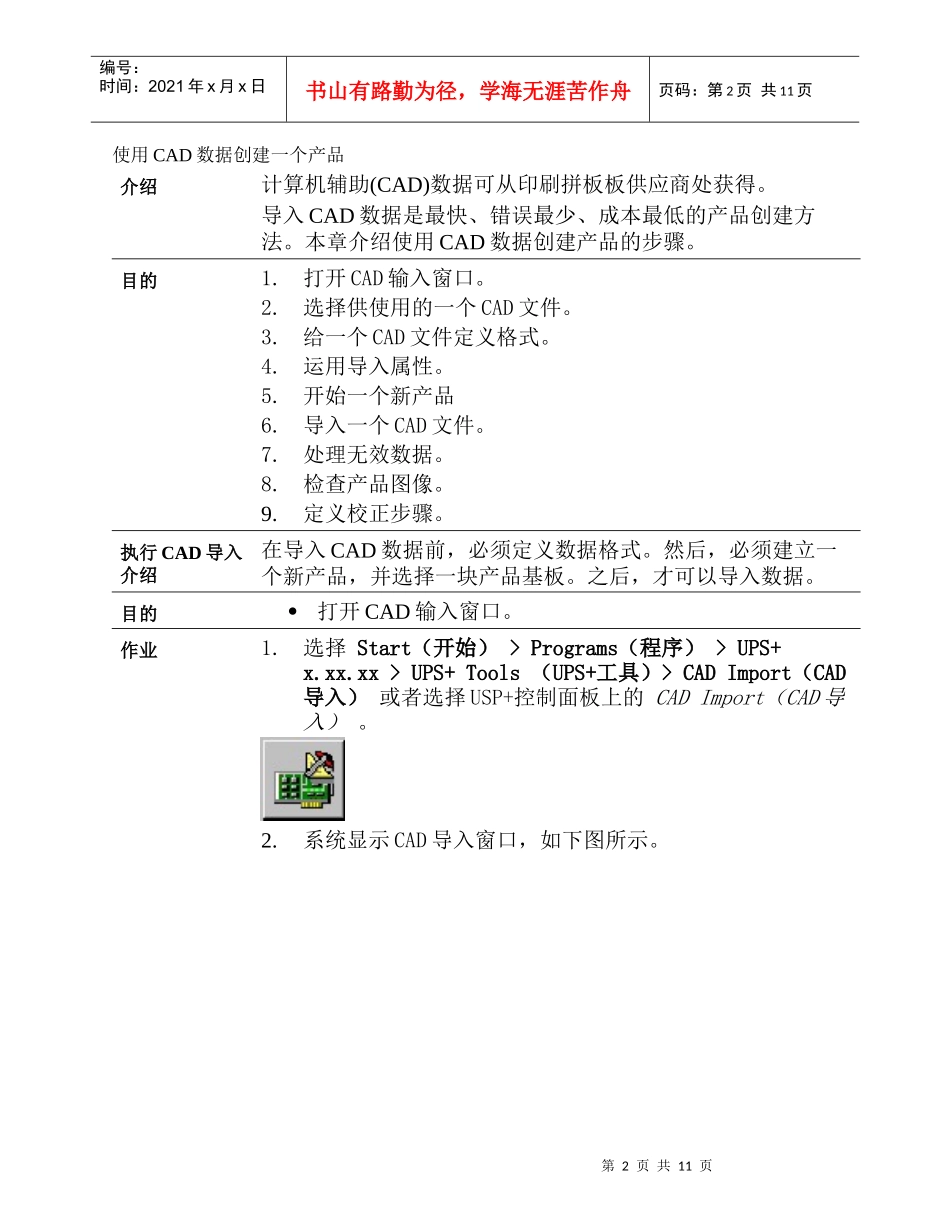

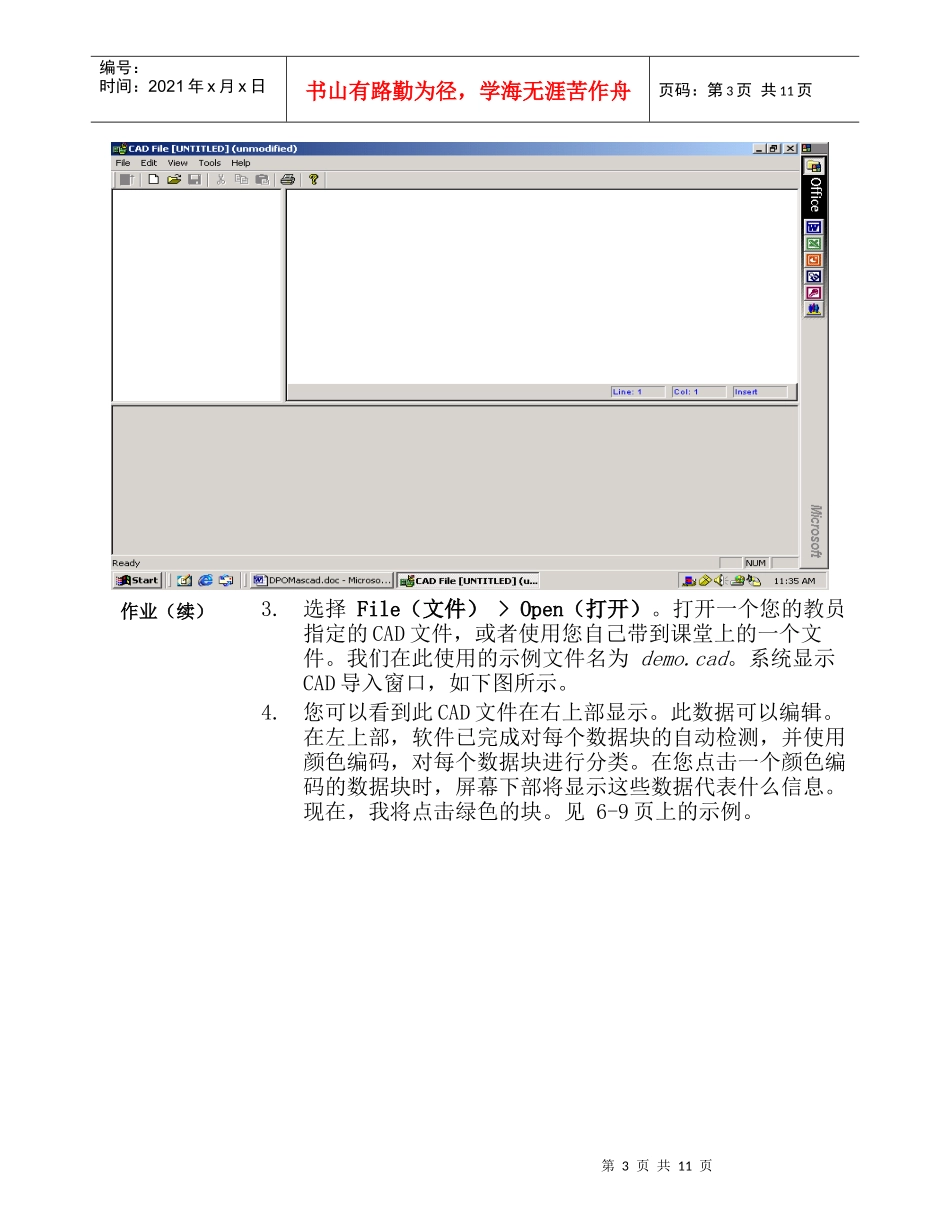

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录使用CAD数据创建一个产品.................................................................................3执行CAD导入.........................................................................................................5创建CAD产品：附加练习...................................................................................22单元复习.................................................................................................................24第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页使用CAD数据创建一个产品介绍计算机辅助(CAD)数据可从印刷拼板板供应商处获得。导入CAD数据是最快、错误最少、成本最低的产品创建方法。本章介绍使用CAD数据创建产品的步骤。目的1.打开CAD输入窗口。2.选择供使用的一个CAD文件。3.给一个CAD文件定义格式。4.运用导入属性。5.开始一个新产品6.导入一个CAD文件。7.处理无效数据。8.检查产品图像。9.定义校正步骤。执行CAD导入介绍在导入CAD数据前，必须定义数据格式。然后，必须建立一个新产品，并选择一块产品基板。之后，才可以导入数据。目的打开CAD输入窗口。作业1.选择Start（开始）>Programs（程序）>UPS+x.xx.xx>UPS+Tools（UPS+工具）>CADImport（CAD导入）或者选择USP+控制面板上的CADImport（CAD导入）。2.系统显示CAD导入窗口，如下图所示。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页作业（续）3.选择File（文件）>Open（打开）。打开一个您的教员指定的CAD文件，或者使用您自己带到课堂上的一个文件。我们在此使用的示例文件名为demo.cad。系统显示CAD导入窗口，如下图所示。4.您可以看到此CAD文件在右上部显示。此数据可以编辑。在左上部，软件已完成对每个数据块的自动检测，并使用颜色编码，对每个数据块进行分类。在您点击一个颜色编码的数据块时，屏幕下部将显示这些数据代表什么信息。现在，我将点击绿色的块。见6-9页上的示例。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页作业（续）5.注意，所显示的数据为此数据块第一行的数据，软件使用以前定义的格式，尝试确定这些数据的意义。在本例中，软件是正确的。如果格式不正确，您应该选择各个数据栏，为每个数据栏指定一个类型。6.数据类型格式行下方标记有Left（左）和Right（右）的行用于让您能够将从CAD导入的、位于每一列开头和结尾的字符排除在外。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页作业（续）7.在定义了CAD数据格式后，您可以通过选择Tools（工具）>Formats（格式）>New（新建）来保存此格式。缺省情况下，软件将以CAD文件的名称来命名此格式。如果需要，您可以改变此名称。将来，您只需选择Tools（工具）>Formats（格式）>Assign（指定），即可将此格式应用于其他CAD文件。如果您对一个已指定的格式进行了修改，您还可以选择Tools（工具）>SaveCurrentFormat（保存当前格式）来保存这些修改。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页8.如前所述，在我们能够导入数据前，我们还必须检查CAD导入属性是否OK。选择Tools（工具）>ImportProperties（导入属性）。确保单位和旋转值设定正确（即，在我们的示例中，CAD数据的X和Y值的单位为1/000英寸，θ值的单位为度）。完成检查后，点击OK。作业（续）9.现在，我们已做好导入CAD数据的准备。要继续进行，我们必须有一个带有已选定基板的空的产品。您可以打开一个原先在产品编辑器中创建的产品，也可以在CAD导入应用程序中，选择File（文件）>NewProduct（新产品）。第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页10.我们需要为此产品创建一块新...
