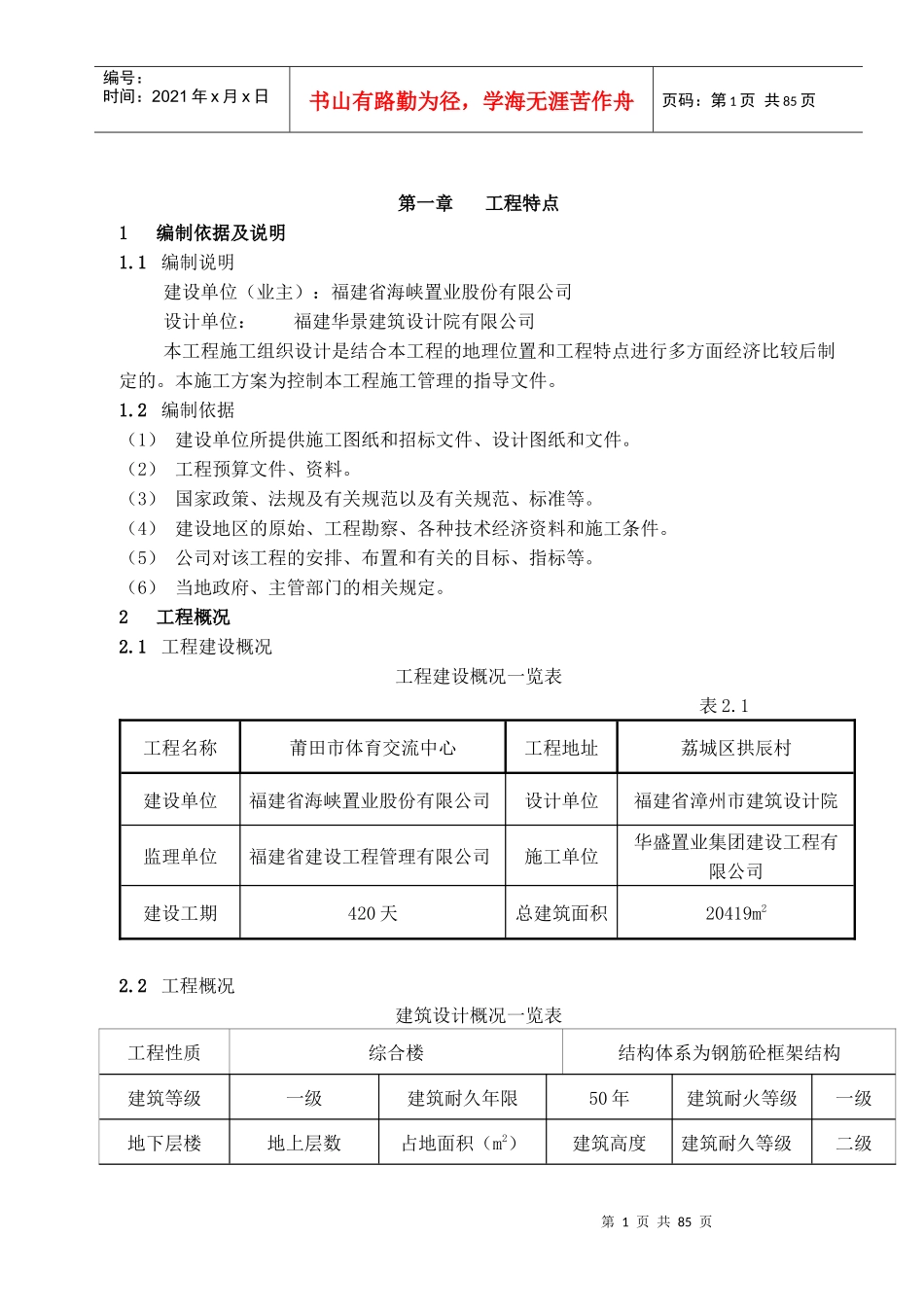

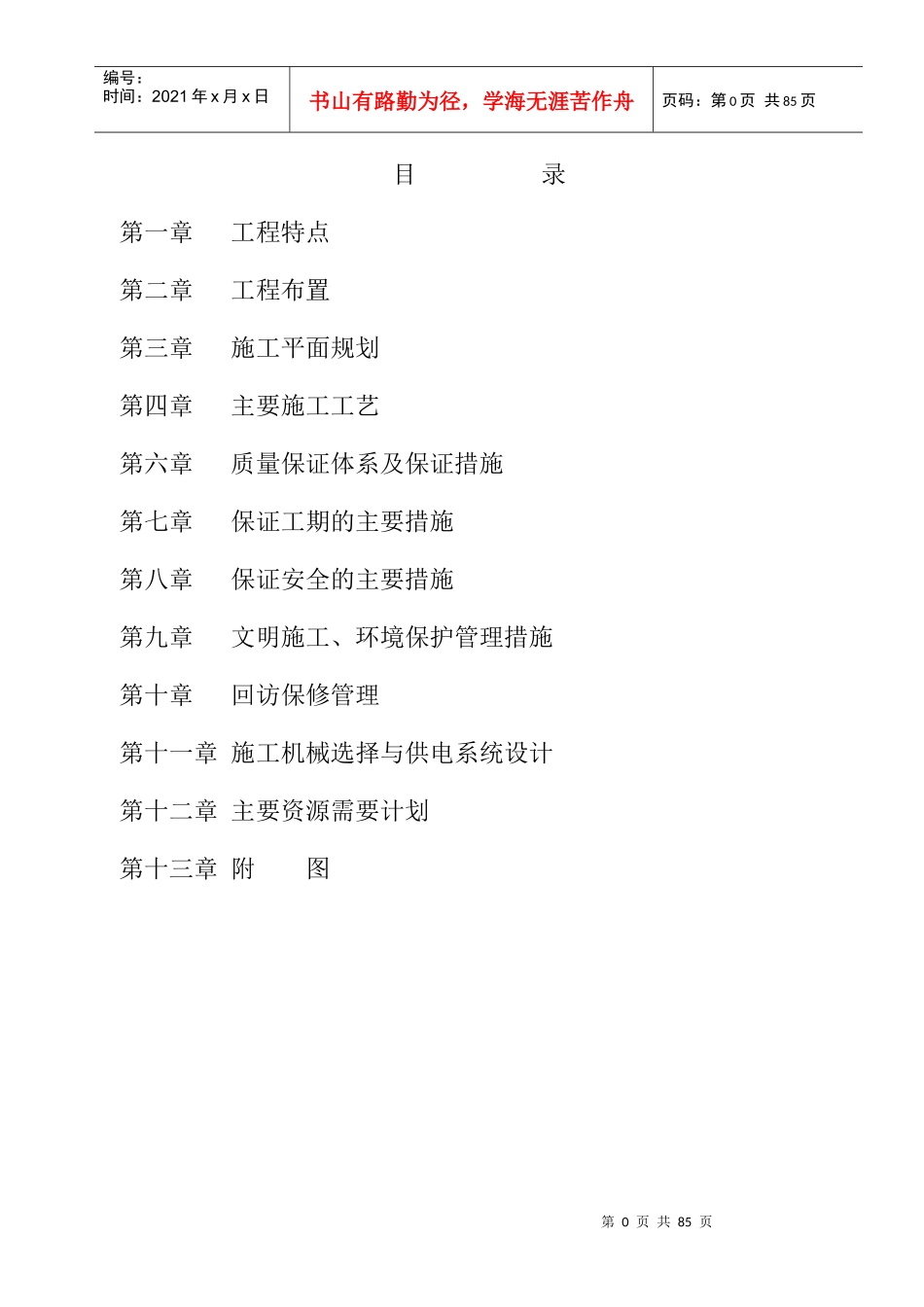

第0页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共85页目录第一章工程特点第二章工程布置第三章施工平面规划第四章主要施工工艺第六章质量保证体系及保证措施第七章保证工期的主要措施第八章保证安全的主要措施第九章文明施工、环境保护管理措施第十章回访保修管理第十一章施工机械选择与供电系统设计第十二章主要资源需要计划第十三章附图第1页共85页第0页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共85页第一章工程特点1编制依据及说明1.1编制说明建设单位（业主）：福建省海峡置业股份有限公司设计单位：福建华景建筑设计院有限公司本工程施工组织设计是结合本工程的地理位置和工程特点进行多方面经济比较后制定的。本施工方案为控制本工程施工管理的指导文件。1.2编制依据（1）建设单位所提供施工图纸和招标文件、设计图纸和文件。（2）工程预算文件、资料。（3）国家政策、法规及有关规范以及有关规范、标准等。（4）建设地区的原始、工程勘察、各种技术经济资料和施工条件。（5）公司对该工程的安排、布置和有关的目标、指标等。（6）当地政府、主管部门的相关规定。2工程概况2.1工程建设概况工程建设概况一览表表2.1工程名称莆田市体育交流中心工程地址荔城区拱辰村建设单位福建省海峡置业股份有限公司设计单位福建省漳州市建筑设计院监理单位福建省建设工程管理有限公司施工单位华盛置业集团建设工程有限公司建设工期420天总建筑面积20419m22.2工程概况建筑设计概况一览表工程性质综合楼结构体系为钢筋砼框架结构建筑等级一级建筑耐久年限50年建筑耐火等级一级地下层楼地上层数占地面积（m2）建筑高度建筑耐久等级二级第2页共85页第1页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页118184068.3抗震设防烈度七度2.3主要工程项目技术指标：建筑结构安全等级为一级，设计耐火等级为一级，本工程为钢筋砼框架结构体系，地下一层（面积为830m2，防水等级为一级），地上18层；抗震设计防烈度为七度，主体结构合理使用年限50年，本工程执行夏热冬暖地区北区居住建筑节能规定；基础与主体：承台砼釆用C30，地下室底板、梁砼C30P6，外墙砼Ｃ30P8和C45，地下室顶板、梁砼Ｃ30P6，防水等级一级；主体墙体、柱、梁板砼强度等级分别为C45、C40、C35｜C30、C25。墙体：外墙采用190厚承重粘土空心砖，内墙、分户墙采用190厚小型砼砌块，套内墙体均为120厚小型砼砌块，卫生间墙底部做400高Ｃ20素砼，M5.0混合砂浆砌筑。屋面：屋面防水等级为二级，采用两道高聚物改性沥青防水卷材，厚度为3mm，合理使用年限15年，具体做法详见屋面工程技术规范GB50345-2004、协97J201标准图集中的规定。门窗：外窗的气密性均为4级，抗风压性能为4级，水密性为4级，保温性能为4级，隔声性能为4级，本工程使用PVC塑料窗和LOW-E中空玻璃，当外窗台净高低于900mm时均应设防护拦杆，所有防火门应具有自行关闭，按顺序关闭的功能。节能设计：外墙采用30厚无机保温干粉砂浆，幕墙采用50厚岩棉板屋面采用35厚挤塑板，外窗气密性为4级（透明幕墙为3级）；屋面采用35厚挤塑泡沫聚苯板，其中在多功能厅双层压型钢板屋面采用75厚玻璃棉做保温隔热层；外窗为塑料窗和LOWE中空玻璃；地面层采用40厚加30厚挤塑泡沫聚苯板；地下室底板和侧墙采用30厚挤塑泡沫聚苯板做保温隔热层；底面接触室外空间的外挑楼板采用20厚挤塑泡沫聚苯板做保温隔热层。2.4自然条件2.4.1气象条件莆田地处亚热带，降雨量丰富，风力大，因此需加强施工期间对台风的防御工作，做好雨季施工保护措施。2.4.2场区及周边地下管线施工大门布置在场地东面。“三通一平”条件已经具备按照公司形象要求，根据施工现场条件进行布置；场地内设置排水沟有组织排水。施工前业主需提供地下管线情况，以便土方开挖时采取切实可行的保护措施。2.5工程特点2.5.1本工程建筑面积大，质量安全要求高，工期紧，分段施工，工序多，地下水量丰富等特点。2.5.2安装工程工种较多，工程量大，各种管线、设备布置较复杂，技术质量要求高。要求各工种之间交叉作业时要注意相互...
