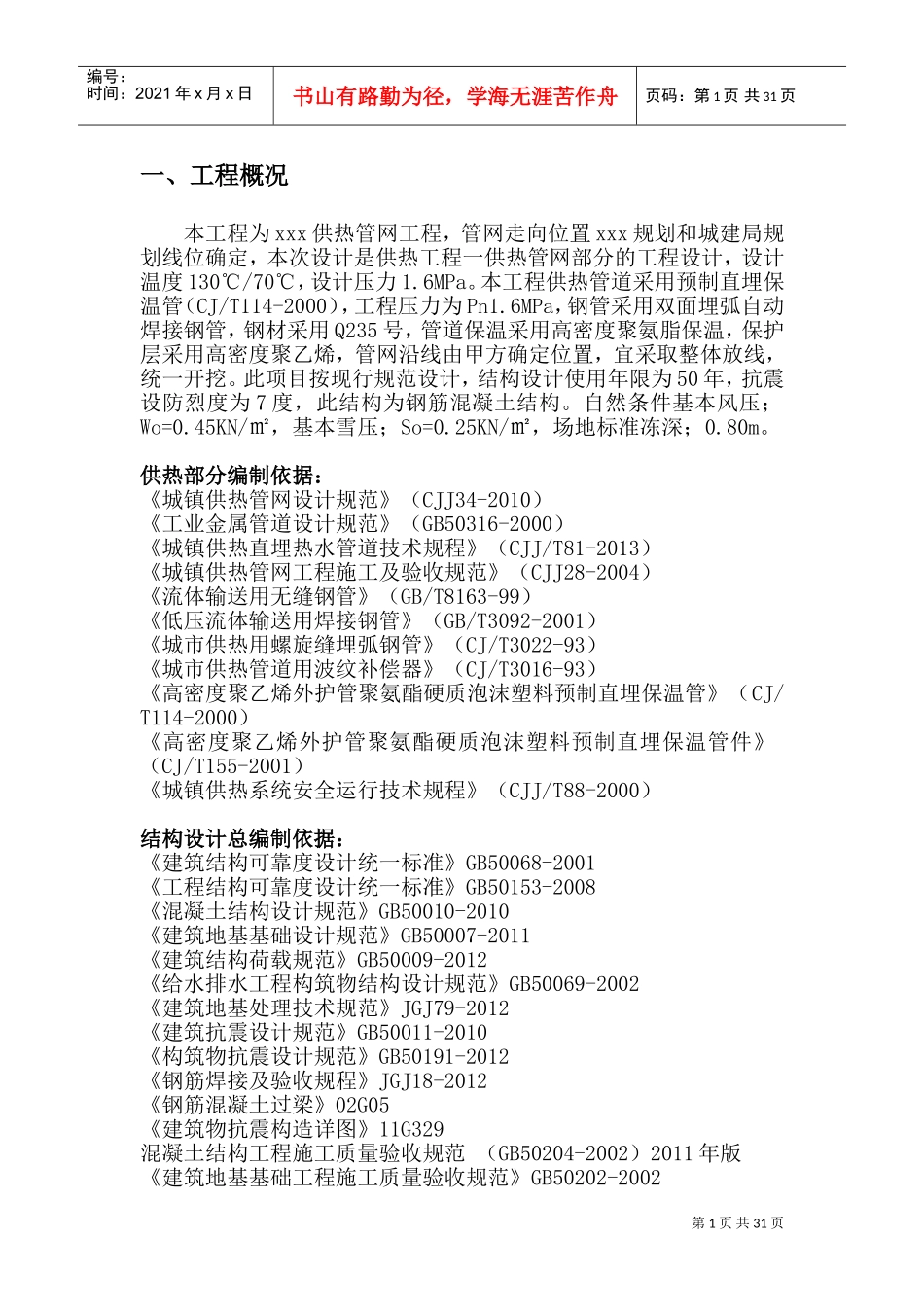

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页一、工程概况本工程为xxx供热管网工程，管网走向位置xxx规划和城建局规划线位确定，本次设计是供热工程一供热管网部分的工程设计，设计温度130℃/70℃，设计压力1.6MPa。本工程供热管道采用预制直埋保温管（CJ/T114-2000），工程压力为Pn1.6MPa，钢管采用双面埋弧自动焊接钢管，钢材采用Q235号，管道保温采用高密度聚氨脂保温，保护层采用高密度聚乙烯，管网沿线由甲方确定位置，宜采取整体放线，统一开挖。此项目按现行规范设计，结构设计使用年限为50年，抗震设防烈度为7度，此结构为钢筋混凝土结构。自然条件基本风压；Wo=0.45KN/㎡，基本雪压；So=0.25KN/㎡，场地标准冻深；0.80m。供热部分编制依据：《城镇供热管网设计规范》（CJJ34-2010）《工业金属管道设计规范》（GB50316-2000）《城镇供热直埋热水管道技术规程》（CJJ/T81-2013）《城镇供热管网工程施工及验收规范》（CJJ28-2004）《流体输送用无缝钢管》（GB/T8163-99）《低压流体输送用焊接钢管》（GB/T3092-2001）《城市供热用螺旋缝埋弧钢管》（CJ/T3022-93）《城市供热管道用波纹补偿器》（CJ/T3016-93）《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管》（CJ/T114-2000）《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》（CJ/T155-2001）《城镇供热系统安全运行技术规程》（CJJ/T88-2000）结构设计总编制依据：《建筑结构可靠度设计统一标准》GB50068-2001《工程结构可靠度设计统一标准》GB50153-2008《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《给水排水工程构筑物结构设计规范》GB50069-2002《建筑地基处理技术规范》JGJ79-2012《建筑抗震设计规范》GB50011-2010《构筑物抗震设计规范》GB50191-2012《钢筋焊接及验收规程》JGJ18-2012《钢筋混凝土过梁》02G05《建筑物抗震构造详图》11G329混凝土结构工程施工质量验收规范（GB50204-2002）2011年版《建筑地基基础工程施工质量验收规范》GB50202-2002第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页计算程序采用中国建筑科学研究院PK.PM系列软件2010版计算《给水排水工程钢筋混凝土水池结构设计规程》CECS138：2002《给水排水工程混凝土构筑物变形缝设计规程》CECS117：2000《室外给水排水和煤气热力工程抗震设计规范》GB50032-2003《给水排水构筑物施工及验收规范》GBJ141-2008国家现行其它有关规范和标准。二、施工部署依据招标文件规定的工作内容，根据本工程工、任务重的特点和具体情况，且考虑本工程项目的要求，科学合理安排和密切协作的原则。总体布属如下：1、充分做好开工前的准备工作，按照计划及时组织施工人员、机具进场，布设好施工用水、用电和安排好施工人员的生活设施。及时组织工程材料进场，为正式开工做准备。2、从工程开工之日起，做好材料的定购工作。3、管沟开挖及管道主干线敷设全面铺开。这阶段，已进入正式施工高峰，项目部各级、各专业管理人员，要加强工程的施工管理、组织指挥、施工现场调度和技术、质量安全管理以及各专业的交叉施工配合协调工作，确保顺利正常施工。4、为确保工期，要根据各专业同时施工交叉作业多的特点，人员、机具采取动态管理，随时做好人员机具的调配。要做到人员、机具、工作面三不闲置，以保证工期目标的实现。三、施工准备1、组织准备我单位将在中标通知书规定的时间内，按时与业主签订承包合同，同时迅速组建项目经理部。并根据本工程的特点和具体情况制订和建立各项管理、工作制度。同时作好工程技术人员、施工人员的组织配备工作，为工程施工做好充分的准备。2、技术准备2.1组织有关技术人员，熟悉施工图纸，搞好各专业施工图纸的会审。认真听取设计人员的技术交底，领会设计意图，了解相关专业工种之间的配合要求。进一步理顺各专业的施工程序，有条不紊地组织施工。2.2主要技术人员和管理人员在开工前要认真研究施工图、合同文件以及国家有关规范标准等有关技术资料，进一步完善施工组织...
