保税物流中心工程吊装施工方案研讨VIP免费

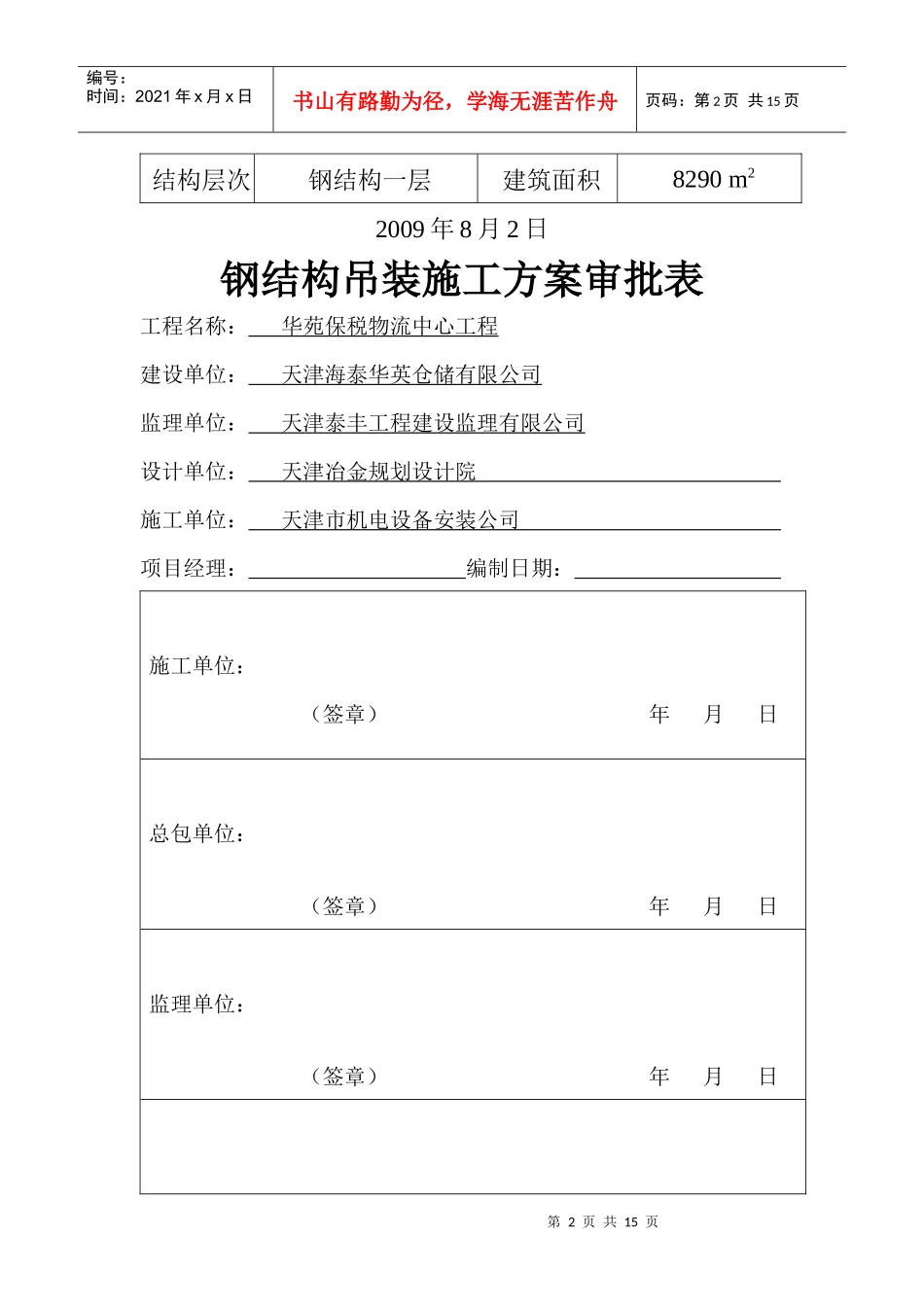

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页当前文档修改密码：8362839华苑保税物流中心工程吊装专项施工方案编制：审核：建设单位天津海泰华英仓储有限公司设计单位天津冶金规划设计院监理单位天津泰丰工程建设监理有限公司施工单位天津市机电设备安装公司第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页结构层次钢结构一层建筑面积8290m22009年8月2日钢结构吊装施工方案审批表工程名称：华苑保税物流中心工程建设单位：天津海泰华英仓储有限公司监理单位：天津泰丰工程建设监理有限公司设计单位：天津冶金规划设计院施工单位：天津市机电设备安装公司项目经理：编制日期：施工单位：（签章）年月日总包单位：（签章）年月日监理单位：（签章）年月日第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页建设单位：（签章）年月日目录第一章吊装专项安全施工方案编制依据……………………….4第二章吊装专项安全施工方案施工概况…………………….…4第三章钢结构吊装施工方案…………………………………….5第四章钢结构吊装安全措施…………………………………….8第五章钢结构吊装技术措施…………………………………….9第六章高强螺栓连接……………………………………………10第七章维护材料的安装…………………………………………11第八章施工安全保证措施………………………………………12第九章结构吊装工程质量保证体系…………………………....13第十章吊装必须遵循的安全质量原则…………………………14第一章吊装专项安全施工方案的编制依据1、根据与建设单位签订的施工合同2、建设单位提供的设计施工蓝图3、《钢结构工程施工质量验收规范》(GB50205-2001)第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页第二章吊装专项安全施工方案的施工概况本工程位于天津滨海高新技术产业开发区海泰华科五路与海泰大道交口，总建筑面积8204.88m2，占地面积5516.43m2，建筑高度为14.50m,按七度地震烈度设防，结构形式C区：钢结构一层、A、B区：框架，四层，其建筑耐火等级为二级。本工程主要使用功能为仓储物流，仓库均为丁类。基础结构混凝土采用C30，垫层为C15普通混凝土；地圈梁为C30；钢筋:HPB235()、HRB400(),砖MU10，水泥砂浆M7.5，上部结构：采用混合砂浆M7.5第三章钢结构吊装施工方案所有构件均有企业车间加工成型，到工地现场直接吊装；钢柱、主梁、次梁等大型钢构件用汽车吊吊装。应吊装工作量大，特制定以下吊装方案：一、钢柱的吊装：1、钢柱在吊装前应在构件表面标出安装用的控制线作为校正的依据，同时钢柱每校正好一根应与前根钢柱用次梁、柱间支撑等链接并固定。2、吊装采用斜吊法及旋转法相结合，钢丝绳绑扎点与钢构件接触点之间，应用软材料保护好钢构件，以防钢构件及钢丝绳受损，第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页起重机边回转边起钩，使钢柱绕柱脚旋转而直立，立钢柱时，先将钢柱脚螺栓孔插入预留螺栓，回转吊臂，使钢柱头大致垂直后初步对中，即对螺栓进行初拧。3、校正前先检查钢柱脚的轴线，使其达到规范的要求，再检查标高，钢柱的标高可以用垫板控制，垫板应设置在靠近地脚螺栓的钢柱底板加劲板下。4、钢柱经过初校，垂直度偏差控制在20㎜以内方可使用起重机脱钩，钢柱的垂直度用两台经纬仪进行校正，具体见下表：序号项目允许偏差1轴线对行、列定位轴线的偏差量f≤5.0mm2柱基标高：有吊车梁柱≤+3≥-53挠度矢高f≤H/1000但不小于15.0mm4柱轴线的垂直度单层柱H≤10mH>10m≤10.0mm≤H/1000但不大于25mm例如：C轴起重机第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页吊车行驶路线B轴起重机吊车行驶路线A轴H钢柱超重机行车示意图二、钢屋架的吊装：1、钢屋架现场拼装，采用立拼。2、吊装采用单榀吊装，吊点采用四点绑扎，绑扎点，应有软材料...
