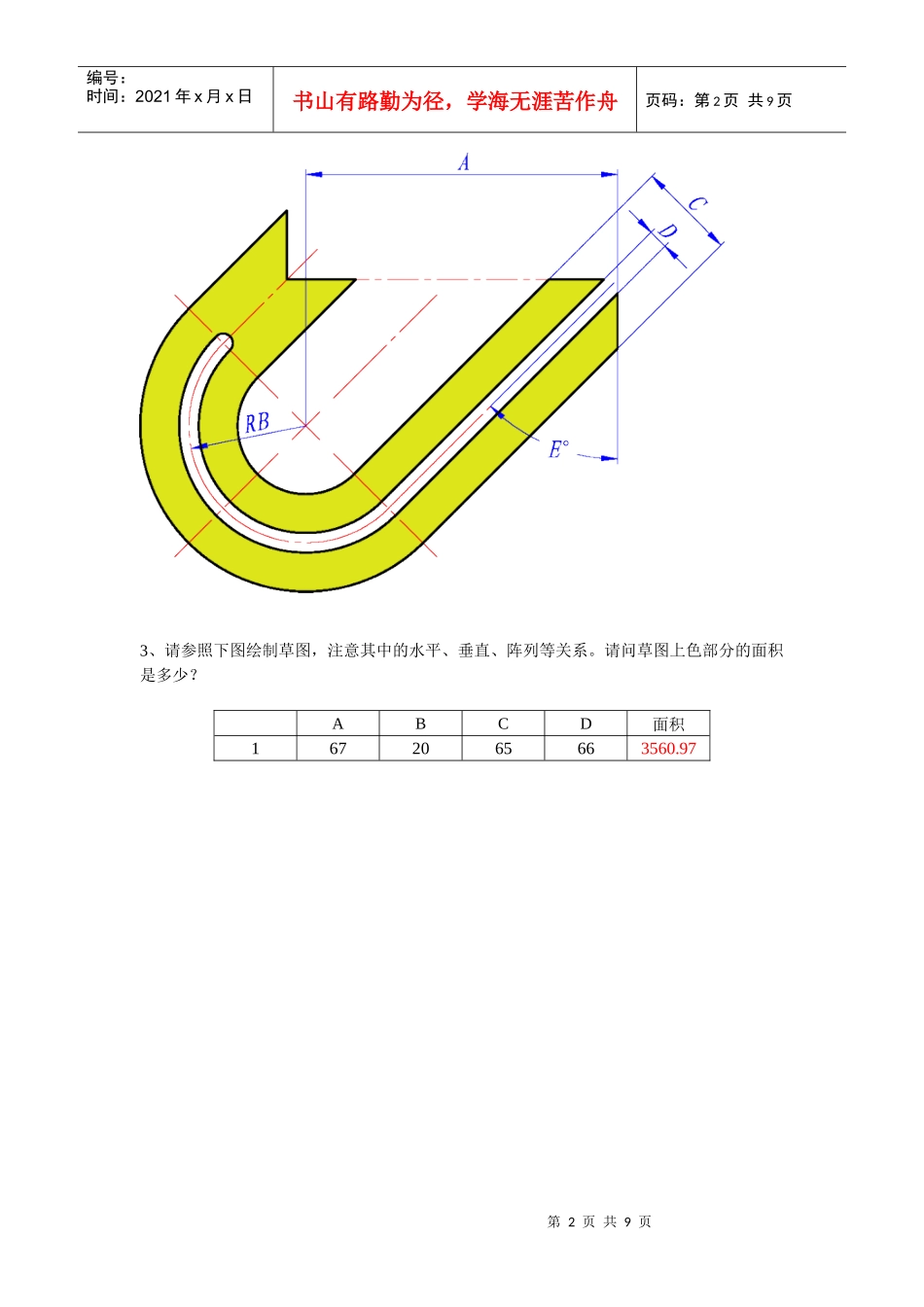

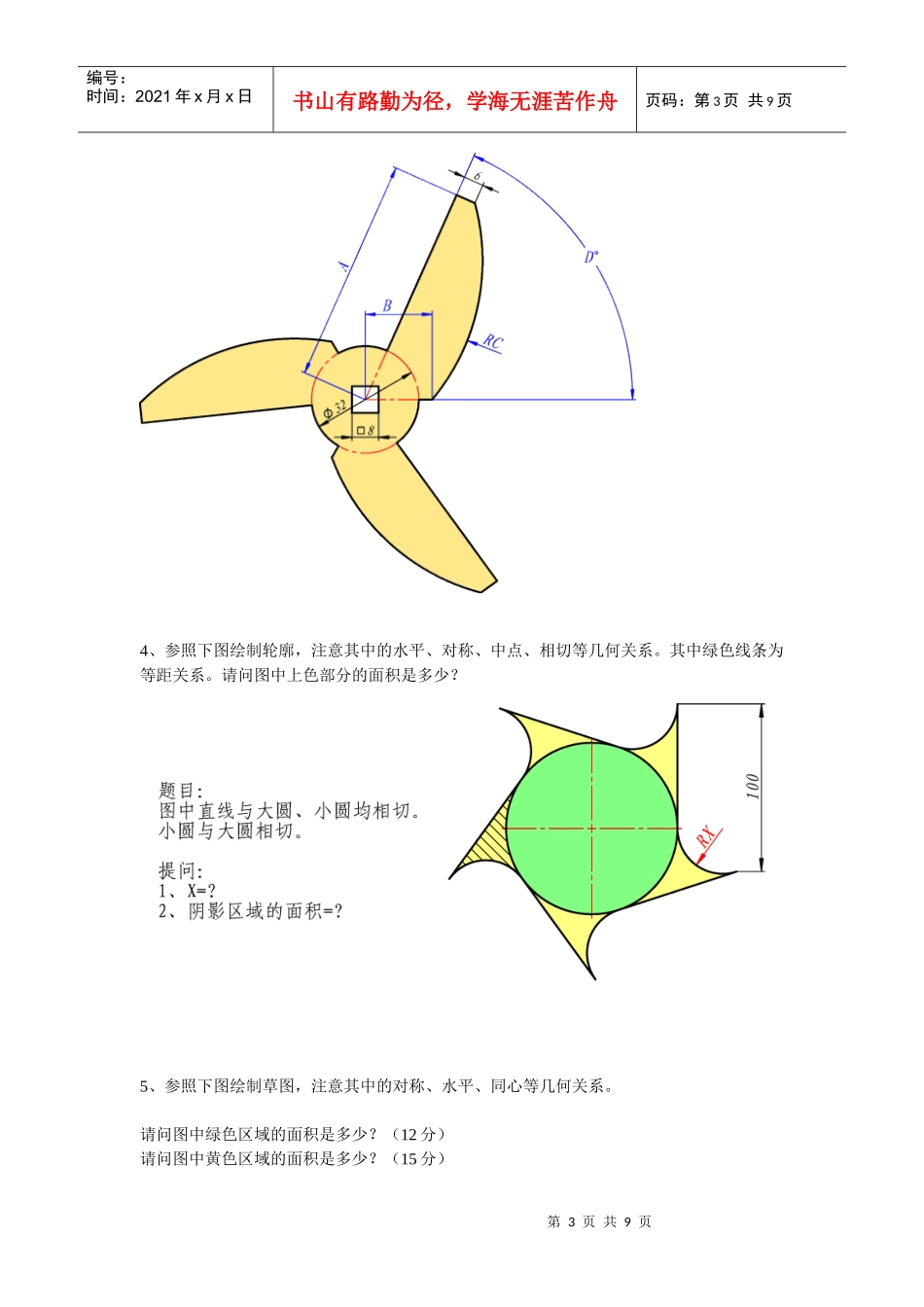

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页（二维CAD方向）竞赛时间：4小时总分：3001、参照下图绘制轮廓，注意其中的水平、对称、相切等几何关系。请问图中上色部分的面积是多少？ABCD面积16743639566.262、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。请问草图上色部分的面积是多少？ABCDE面积1321210245659.61第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。请问草图上色部分的面积是多少？ABCD面积1672065663560.97第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页4、参照下图绘制轮廓，注意其中的水平、对称、中点、相切等几何关系。其中绿色线条为等距关系。请问图中上色部分的面积是多少？5、参照下图绘制草图，注意其中的对称、水平、同心等几何关系。请问图中绿色区域的面积是多少？（12分）请问图中黄色区域的面积是多少？（15分）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页6、参照下图绘制轮廓，注意其中的水平、对称、相切等几何关系。请问（1）X区域的面积是多少？5分（2）Y区域的面积是多少？7分（3）Z区域的面积是多少？11分ABCDEFX面积Y面积Z面积405687419272455.34215.10953.30序号ABCDEFG绿色面积黄色面积1563670.622765920.282580第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页7、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。（1）区域一面积为多少？（11分）（2）区域二面积为多少？（14分）（3）区域三面积为多少？（15分）（4）区域四面积为多少？（19分）ABCDEFGHJKT区域一区域二区域三区域四23012776464292424041244462.23949.16834.261045.38第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页8、仔细观察图形，注意其中的对称、相切等几何关系。其中锥形区域两侧为圆弧。请问图中上色区域的面积是多少？ABCDE面积129166028452471.75第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页9、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。请问黄色区域的面积是多少？（18分）请问绿色区域的面积是多少(三部分面积之和)？（23分）ABCDEF黄色面积绿色面积11257242961161745.064842.37第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页10、参照下图绘制轮廓，注意其中的水平、对称、中点、相切等几何关系。注意其中所有未标注的厚度均为T。请问区域一的面积是多少？（18分）请问区域二的面积是多少？（20分）请问区域三的面积是多少？（21分）ABCDEFGHT区域一区域二区域三17255128361801166524082341.082554.492916.12第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页
