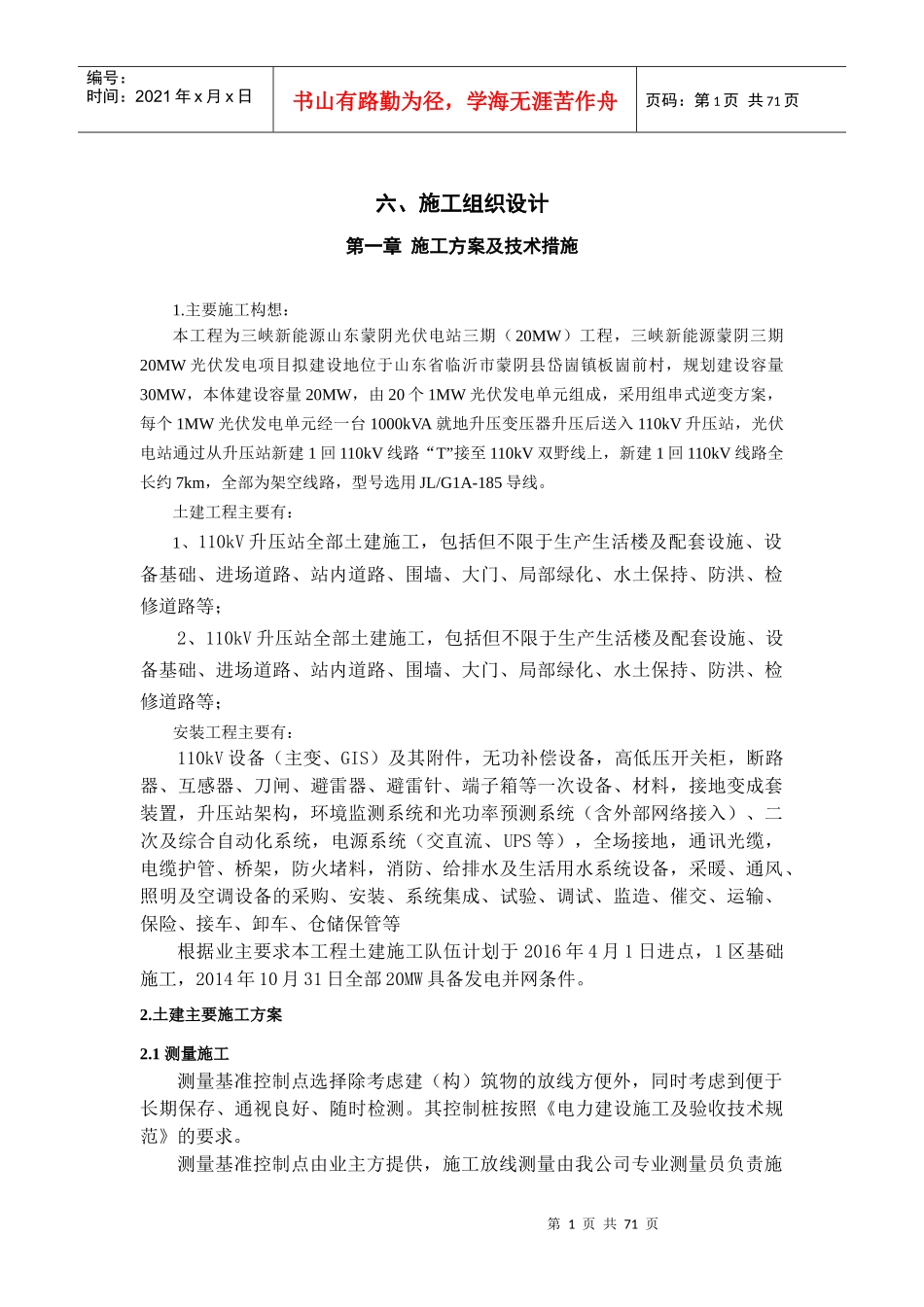

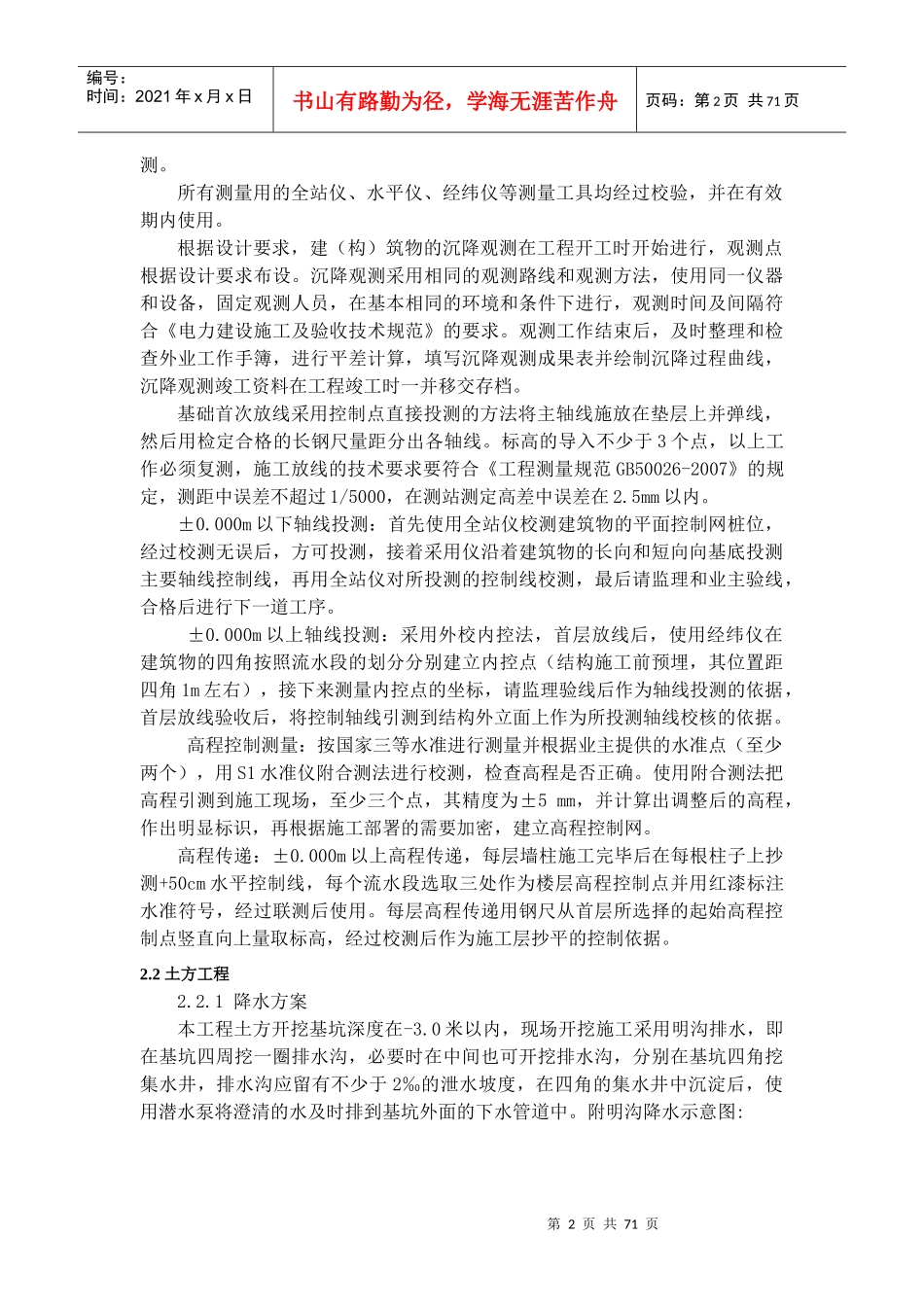

第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页六、施工组织设计第一章施工方案及技术措施1.主要施工构想：本工程为三峡新能源山东蒙阴光伏电站三期（20MW）工程，三峡新能源蒙阴三期20MW光伏发电项目拟建设地位于山东省临沂市蒙阴县岱崮镇板崮前村，规划建设容量30MW，本体建设容量20MW，由20个1MW光伏发电单元组成，采用组串式逆变方案，每个1MW光伏发电单元经一台1000kVA就地升压变压器升压后送入110kV升压站，光伏电站通过从升压站新建1回110kV线路“T”接至110kV双野线上，新建1回110kV线路全长约7km，全部为架空线路，型号选用JL/G1A-185导线。土建工程主要有：1、110kV升压站全部土建施工，包括但不限于生产生活楼及配套设施、设备基础、进场道路、站内道路、围墙、大门、局部绿化、水土保持、防洪、检修道路等；2、110kV升压站全部土建施工，包括但不限于生产生活楼及配套设施、设备基础、进场道路、站内道路、围墙、大门、局部绿化、水土保持、防洪、检修道路等；安装工程主要有：110kV设备（主变、GIS）及其附件，无功补偿设备，高低压开关柜，断路器、互感器、刀闸、避雷器、避雷针、端子箱等一次设备、材料，接地变成套装置，升压站架构，环境监测系统和光功率预测系统（含外部网络接入）、二次及综合自动化系统，电源系统（交直流、UPS等），全场接地，通讯光缆，电缆护管、桥架，防火堵料，消防、给排水及生活用水系统设备，采暖、通风、照明及空调设备的采购、安装、系统集成、试验、调试、监造、催交、运输、保险、接车、卸车、仓储保管等根据业主要求本工程土建施工队伍计划于2016年4月1日进点，1区基础施工，2014年10月31日全部20MW具备发电并网条件。2.土建主要施工方案2.1测量施工测量基准控制点选择除考虑建（构）筑物的放线方便外，同时考虑到便于长期保存、通视良好、随时检测。其控制桩按照《电力建设施工及验收技术规范》的要求。测量基准控制点由业主方提供，施工放线测量由我公司专业测量员负责施第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页测。所有测量用的全站仪、水平仪、经纬仪等测量工具均经过校验，并在有效期内使用。根据设计要求，建（构）筑物的沉降观测在工程开工时开始进行，观测点根据设计要求布设。沉降观测采用相同的观测路线和观测方法，使用同一仪器和设备，固定观测人员，在基本相同的环境和条件下进行，观测时间及间隔符合《电力建设施工及验收技术规范》的要求。观测工作结束后，及时整理和检查外业工作手簿，进行平差计算，填写沉降观测成果表并绘制沉降过程曲线，沉降观测竣工资料在工程竣工时一并移交存档。基础首次放线采用控制点直接投测的方法将主轴线施放在垫层上并弹线，然后用检定合格的长钢尺量距分出各轴线。标高的导入不少于3个点，以上工作必须复测，施工放线的技术要求要符合《工程测量规范GB50026-2007》的规定，测距中误差不超过1/5000，在测站测定高差中误差在2.5mm以内。±0.000m以下轴线投测：首先使用全站仪校测建筑物的平面控制网桩位，经过校测无误后，方可投测，接着采用仪沿着建筑物的长向和短向向基底投测主要轴线控制线，再用全站仪对所投测的控制线校测，最后请监理和业主验线，合格后进行下一道工序。±0.000m以上轴线投测：采用外校内控法，首层放线后，使用经纬仪在建筑物的四角按照流水段的划分分别建立内控点（结构施工前预埋，其位置距四角1m左右），接下来测量内控点的坐标，请监理验线后作为轴线投测的依据，首层放线验收后，将控制轴线引测到结构外立面上作为所投测轴线校核的依据。高程控制测量：按国家三等水准进行测量并根据业主提供的水准点（至少两个），用S1水准仪附合测法进行校测，检查高程是否正确。使用附合测法把高程引测到施工现场，至少三个点，其精度为±5mm，并计算出调整后的高程，作出明显标识，再根据施工部署的需要加密，建立高程控制网。高程传递：±0.000m以上高程传递，每层墙柱施工完毕后在每根柱子上抄测+50cm水平控制线，每个流水段选取三处作为楼层高程控制点并用红漆...
