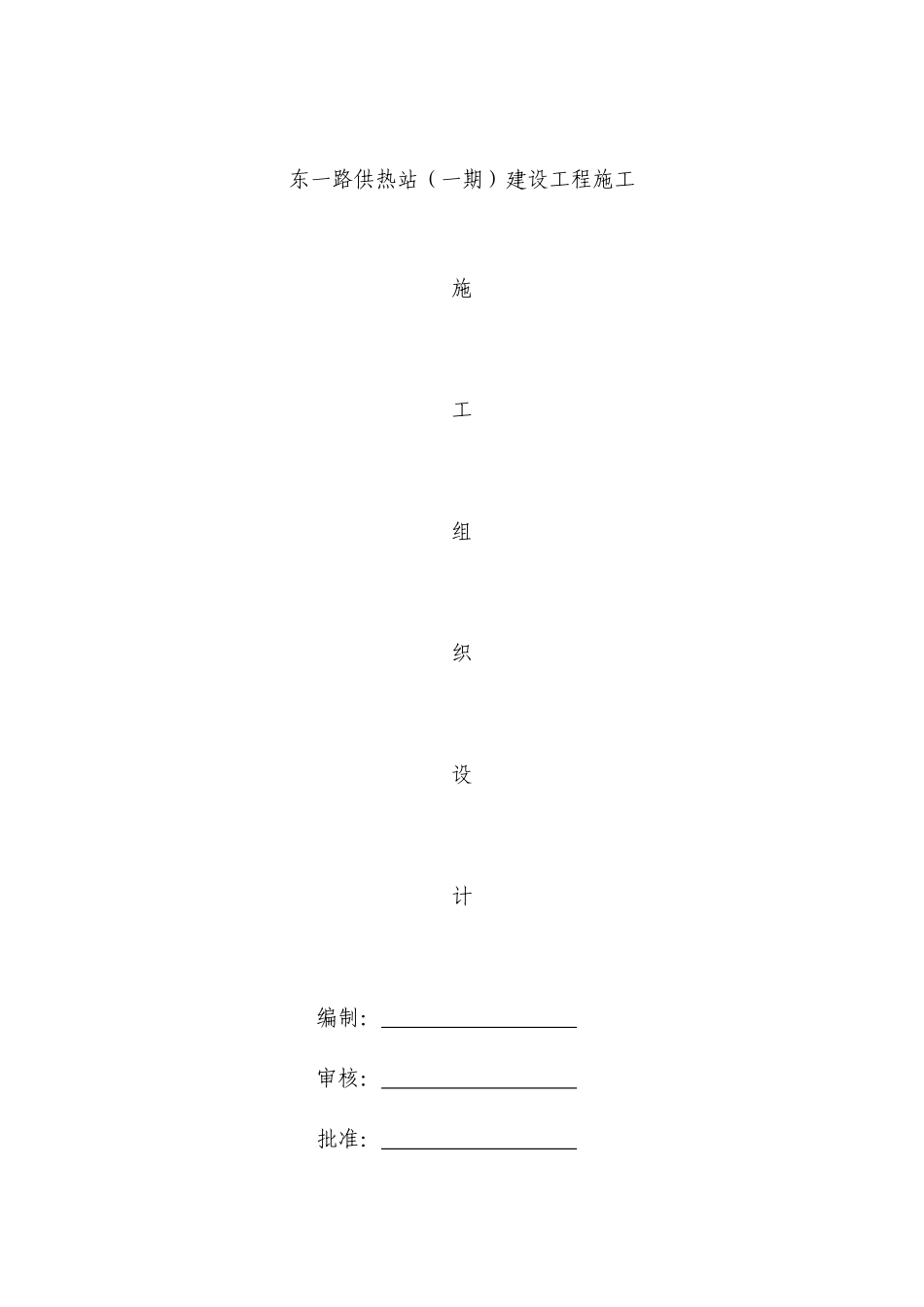

东一路供热站（一期）建设工程施工施工组织设计编制：审核：批准：2012年4月16日目录一、施工方案措施（一）、工程概况（二）、本工程使用的主要施工验收规范及依据（三）、锅炉部件吊装技术方案（四）、锅炉安装的主要施工方法和施工措施（五）、锅炉房工艺施工方案二、工期计划、工期保证措施三、冬、雨季施工技术保证措施四、机械、设备安排计划五、主要管理人员及劳动力安排六、质量、安全、环保保证体系七、安全、文明施工保证措施八、施工现场临时用电安全技术措施一、施工方案措施（一）、工程概况本工程主要建设内容包括在东一路供热站建设3台58MW热水锅炉房及附属用房等土建工程；安装2台58MW热水锅炉及附属设备等安装工程；敷设附属一次供热管线工程。工程地址:东城华山路与运河路交叉口附近。（二）、本工程使用的主要施工验收规范及依据序号标准号依据名称1国务院令（373号）《特种设备安全监察条例》2《热水锅炉安全技术监察规程》3JB/T1609-1993《锅炉锅筒制造技术条件》4JB/T1610-1993《锅炉集箱制造技术条件》5JB/T1611-1993《锅炉管子技术条件》6JB/T1613-1993《锅炉受压元件焊接技术条件技术条件》7JB/T1623-1992《锅炉管孔中心距尺寸偏差》8GB50273-2009《工业锅炉安装工程施工及验收规范》9GB50231-2009《机械设备安装工程施工及验收规范》10JB/T1620-1993《锅炉钢结构技术条件》11GB50211-2004《工业炉砌筑工程施工及验收规范》12GB50273-2009《压缩机、风机、水泵安装工程施工及验收规范》13GB50235-2010《工业金属管道工程施工及验收规范》14GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》15GB50205-2008《钢结构工程施工及验收规范》16GB50270-2010《连续输送设备安装工程施工及验收规范》17GBJ231-1987《工业管道基本识别色和识别符号》18GB/T3323-2005《钢熔化焊材接头射线照相和质量分级》19GB50167-271-1992《电气装置安装工程施工验收规范》20国家其他有关的标准、规范、规定21东一路供热站（一期）建设工程施工政府采购招标文件及施工图纸（三）、锅炉部件吊装技术方案A、锅炉部件吊装方法和措施1、桅杆架的制做与设立（1）副桅杆架用φ325*8的无缝管制作，连接部分采用焊接，全焊透结构，焊缝处用槽钢12#加强。锚固点采用钢结构形式。（2）主桅杆用锅炉房钢筋混土立柱，立柱的顶部装设3条缆绳，缆绳设立部位应在立柱副桅杆侧的反方向，以保证立柱具有很好的稳定性和合理的受力点。2、吊装步骤：首先由钢架的组装：炉前钢架现场组装成一片、炉后钢架现场组装成一片，后部底盘为出厂组件，各组装件经地面检查合格后，按下列步骤进行吊装就位，吊装应本着“先下后上，先里后外”的原则。（1）先吊装后部底盘组件就位；焊接定位。（2）吊装炉后现场组装片就位；拉撑定位。（3）吊装炉前现场组装片就位，拉撑定位。（4）一侧面立柱的吊装就位，各连接横梁组装焊接。（5）三个下锅壳吊装就位。（6）上锅筒吊装就位。（7）另一侧面立柱的吊装就位，各连接横梁组装焊接。（8）集箱吊装就位。（9）炉顶钢架吊装就位。B、安全措施1、吊装前，司索人员应仔细检查吊钩、钢丝绳、滑轮组是否良好，传动部分是否灵活，并在传动部分加润滑油，检查卷扬机与地面固定情况，防护措施，电气线路，制动器等全部合格后方可使用。2、吊装作业现场应清理干净，保持道路畅通，安全通道畅通无阻。3、吊装指挥人员应佩戴明显的标志和特殊颜色的安全帽并负责对可能出现的事故采取必要的防范措施。4、在开始指挥起吊负载时，用微动信号指挥，待负载离开地面100～200mm时，停止起升，进行试吊，确认安全可靠后，方可进行正常起吊。5、起吊时，吊钩的吊点，应与吊装重心在同一条铅线上，使重物处于稳定平衡状态。严禁斜吊斜拉，物件捆绑应牢固可靠。6、起吊重物时，司索人员应与重物保持一定的安全距离，禁止司索或其他人员站在吊物上一起同吊，严禁司索人员停留在重物下方。7、起吊放下物件时，必须缓慢轻放，不允许自由落下。8、起吊在雨天作业时，应先经过试吊，检验制动器灵敏可靠后，方可进行正常的起吊作业。（四）、锅炉安装的主要施工方法和施工措施A、锅炉本...
