公共停车场施工组织设计(DOC89页)VIP免费

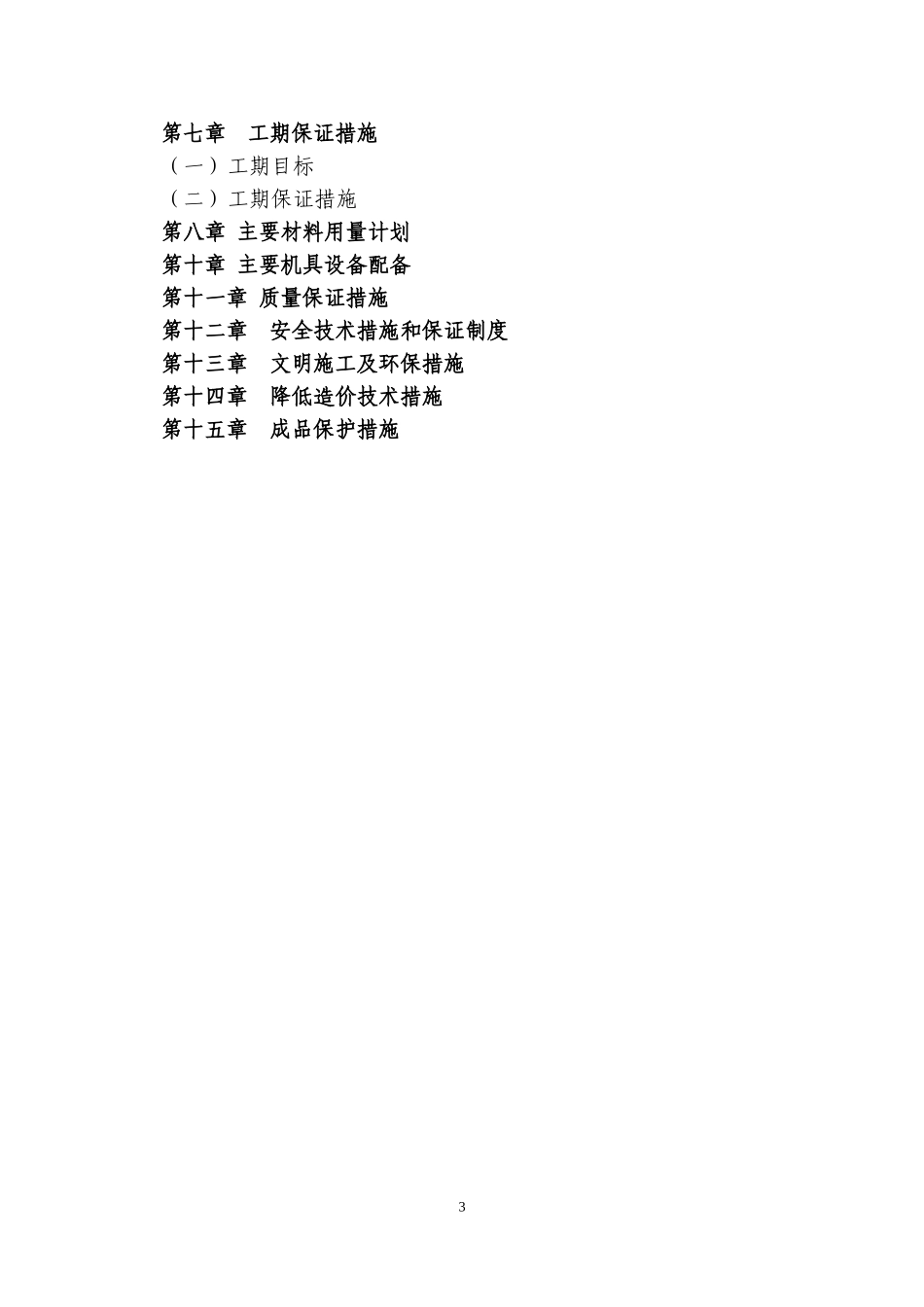

江景名门公共停车场施工组织设计编制单位:重庆坤和建筑工程有限公司审核人：编制人：杨川1目录第一章编制依据（一）设计概况（二）主要法规、标准、规程、规范第二章工程概况（一）工程筒介（二）建筑设计概况（三）结构设计概况（四）水暖设计概况第三章本工程重点、难点第四章施工部署（一）工程目标（二）管理组织机构（三）施工部署（四）施工准备工作（五）施工平面布置第五章主要分项分部工程施工方案（一）施工测量（二）土方开挖（三）钢筋工程（四）模板工程（五）混凝土工程（六）防水工程（七）土方回填（八）砌筑工程（九）脚手架工程（十）楼地面工程（十一）内装饰工程（十二）门窗工程（十三）电气工程第六章施工进度计划2第七章工期保证措施（一）工期目标（二）工期保证措施第八章主要材料用量计划第十章主要机具设备配备第十一章质量保证措施第十二章安全技术措施和保证制度第十三章文明施工及环保措施第十四章降低造价技术措施第十五章成品保护措施3第一章编制依据（一）、建设单位提供的结构、建筑、电气全套施工图纸以及建筑红线图。（二）主要法规、标准、规程、规范：国家主要法规:《中华人民共和国建筑法》、《建设工程质量管理条例》，行业主要法规：《建设工程施工现场管理规定》。国家主要标准：《建筑工程施工质量验收统一标准》（GB50300-2001）《混凝土质量控制标准》（GB50164-1992）《混凝土强度检验评定标准》（GBJ107-1987）《建筑施工场界噪声限值》（GB12523-1990）《建筑施工安全检查标准》（JGJ59-1999）国家主要规程、规范：《混凝土结构工程施工质量验收规范》（GB50204-2002）《工程测量规范》（GB50026-1993）《地基与基础工程施工质量验收规范》（GB50202-2002）《屋面工程施工质量验收规范》（GB50207-2002）《地下工程防水技术规范》（GB50108-2001）《地下防水工程施工质量验收规范》（GB50208-2002）第二章工程概况（一）工程简介（二）建筑设计概况4序号项目内容1工程名称江景名门公共停车场2工程业主重庆市荣庭房地产开发有限责任公司3设计单位重庆大恒建筑设计有限公司4监理单位重庆华大建筑工程监理有限公司5工程地点涪陵通江路与黎海路交叉口6质量目标争创安全文明工地，优质结构工程项目内容功能地下车库建筑规模车库面积（m2）建筑总面积（m2）6958.497164.57建筑层数地下4层建筑层高地下4层3.3m/层室内187辆室外43辆建筑尺寸长度：155m宽度：60m屋面种植屋面、露天停车场外墙面防水砼外墙楼地面防尘耐磨地坪漆楼面、细石混凝土固化地面内墙面水泥砂浆、乳胶漆等墙面顶棚乳胶漆、石膏板顶棚（电梯前室）防水地下室自防水，抗渗等级P8；4mm厚SBS改性沥青防水卷材屋面4mm厚SBS改性沥青防水卷材（三）结构设计概况基础类型人工挖孔桩结构形式框架结构+无梁楼盖结构。持力层土质情况本工程持力层为中风化泥岩。。地基承载力标值地基承载力特征值1765KPa基础深≥4.5M构造特点本工程为无梁空心楼盖钢筋接头型式水平筋当d≥Φ20时，采用直螺纹机械连接；当Φ14≤d≤Φ20时，采用焊接搭接连接，当d≤Φ12时，采用搭接连接。5竖向筋当d≥Φ20时，采用直螺纹机械连接，当Φ20≥d≥Φ14时，采用电渣压力焊；当d≤Φ12时，采用搭接焊连接。（四）水暖专业设计概况1、暖卫系统：系统名称管材连接方式保温防腐采暖焊接钢管DN≤32丝接DN≥40焊接防锈漆银粉各两道给水镀锌钢管丝接消火栓焊接钢管焊接防锈漆银粉各两道自动喷洒镀锌钢管DN≤100丝接DN＞100法兰连接排水直排UPVC管粘接聚乙烯泡沫防锈漆银粉各两道压力焊接钢管焊接2、通风空调系统：系统名称管材连接方式防腐送排风镀锌钢板法兰连接3、电气专业设计概况：项目系统介绍变配电系统380V/220V电源进线，设Л接室及配电间，保护系统为TN-C-S。动力系统干线以金属线槽敷设为主，支线为钢管暗配。照明系统包括公用照明，事故照明，疏散照明及障碍标志灯，大部采用荧光灯，共用照明为备用电源自投。保护接地总电位连接及重复接地消防系统采用总体保护方式，设火灾自动报警控制器、消防控制联动设备、消防电话总机。第三章本工程重点、难点61、本工程施工工期控制的关键，必须优化施工工...
