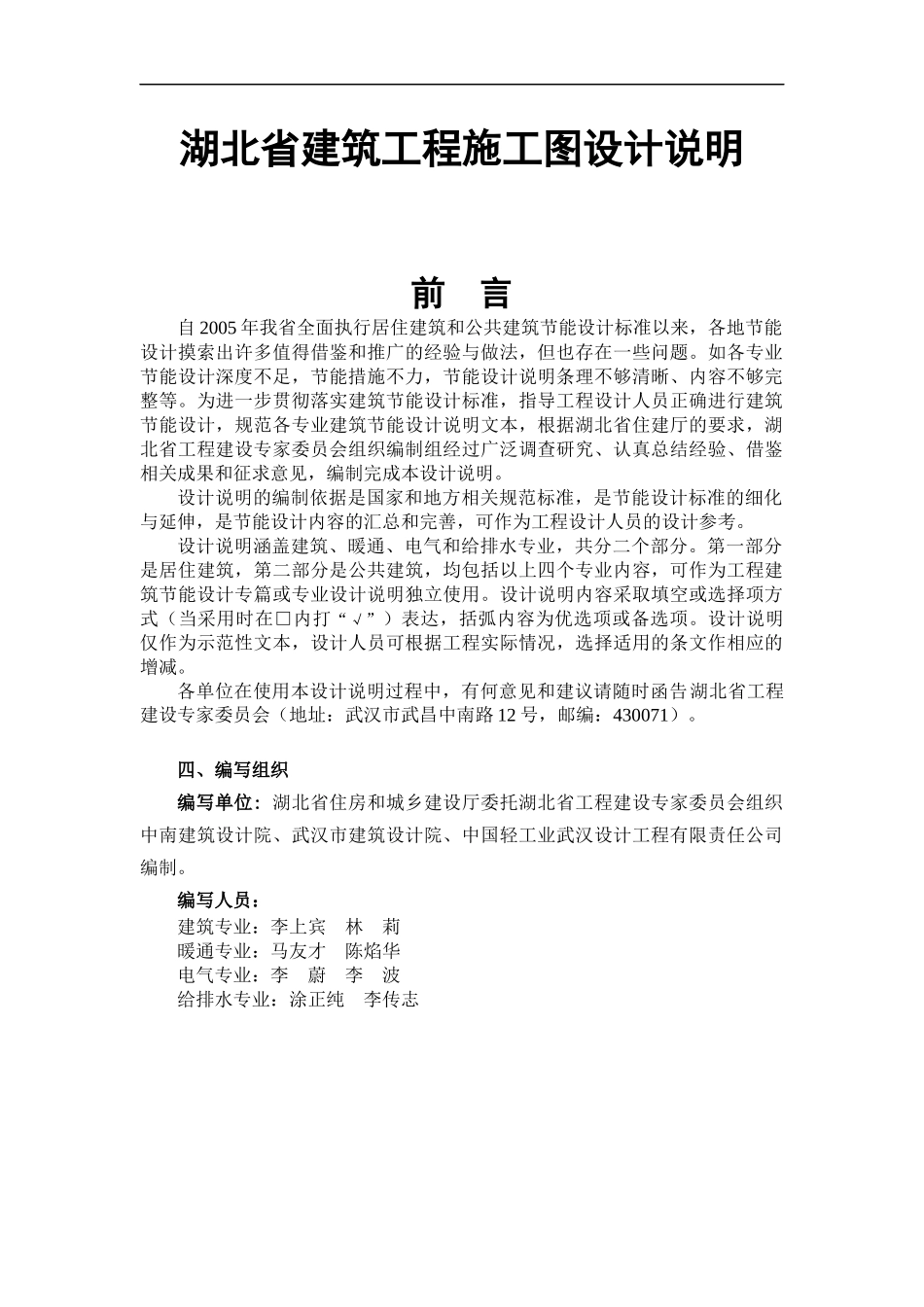

湖北省建筑工程施工图设计说明前言自2005年我省全面执行居住建筑和公共建筑节能设计标准以来，各地节能设计摸索出许多值得借鉴和推广的经验与做法，但也存在一些问题。如各专业节能设计深度不足，节能措施不力，节能设计说明条理不够清晰、内容不够完整等。为进一步贯彻落实建筑节能设计标准，指导工程设计人员正确进行建筑节能设计，规范各专业建筑节能设计说明文本，根据湖北省住建厅的要求，湖北省工程建设专家委员会组织编制组经过广泛调查研究、认真总结经验、借鉴相关成果和征求意见，编制完成本设计说明。设计说明的编制依据是国家和地方相关规范标准，是节能设计标准的细化与延伸，是节能设计内容的汇总和完善，可作为工程设计人员的设计参考。设计说明涵盖建筑、暖通、电气和给排水专业，共分二个部分。第一部分是居住建筑，第二部分是公共建筑，均包括以上四个专业内容，可作为工程建筑节能设计专篇或专业设计说明独立使用。设计说明内容采取填空或选择项方式（当采用时在□内打“√”）表达，括弧内容为优选项或备选项。设计说明仅作为示范性文本，设计人员可根据工程实际情况，选择适用的条文作相应的增减。各单位在使用本设计说明过程中，有何意见和建议请随时函告湖北省工程建设专家委员会（地址：武汉市武昌中南路12号，邮编：430071）。四、编写组织编写单位:湖北省住房和城乡建设厅委托湖北省工程建设专家委员会组织中南建筑设计院、武汉市建筑设计院、中国轻工业武汉设计工程有限责任公司编制。编写人员：建筑专业：李上宾林莉暖通专业：马友才陈焰华电气专业：李蔚李波给排水专业：涂正纯李传志目录第一部分居住建筑施工图节能设计说明第一节建筑专业………………………………………1第二节暖通专业………………………………………6第三节电气专业………………………………………10第四节给排水专业……………………………………15第二部分公共建筑施工图节能设计说明第一节建筑专业………………………………………21第二节暖通专业………………………………………27第三节电气专业………………………………………34第四节给排水专业……………………………………41第一部分居住建筑施工图节能设计说明第一节建筑专业1.1设计依据《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007）《建筑节能工程施工质量验收规范》GB50411－2007《湖北省居住建筑节能设计标准》DB42/301—2005（简称50%标准）《湖北省武汉城市圈低能耗居住建筑设计标准》DB42/T559--2009（简称65%标准）国家及地方相关的规范、标准、规定1.2工程概况1.2.1建设地点：1.2.2工程性质：(居住、居住+公建)1.2.3工程规模：总建筑面积平方米，其中地上平方米、地下平方米建筑层数为地上层、地下层建筑总高度米1.2.4建筑朝向：（含偏角度）1.2.5结构体系：1.3气候分区和计算方法1.3.1本工程居住建筑部分属于夏热冬冷地区气候带：□HDD18≤2000□HDD18＞20001.3.2计算方法：□完全符合规定性指标□热工性能权衡判断后符合节能标准1.3.3使用节能计算软件或手工计算书验证□天正夏热冬冷地区节能设计分析软件□PKPM夏热冬冷地区设计分析软件□手工计算书1.4围护结构热工性能及节能措施居住建筑50%标准各项指规定性指条式体形系数是否符合标准规定是否点式低层2标标（空格里面打√）外窗传热系数(W/m2·℃)各朝向窗墙面积比范围值南北东西各朝向窗、阳台门活动遮阳情况外墙各朝向外墙平均传热系数南(W/m2·℃)是否符合标准规定（空格里面打√）是否北(W/m2·℃)东(W/m2·℃)西(W/m2·℃)各朝向外墙热惰性指标南北东西屋面传热系数平屋面(W/m2·℃)坡屋面(W/m2·℃)热惰性指标平屋面坡屋面分户墙和楼板传热系数(W/m2·℃)底部自然通风的架空楼板传热系数(W/m2·℃)架空地板，不采暖空调的地下室、架空层、车库上部的地板或楼板传热系数(W/m2·℃)户门和阳台门门芯板传热系数(W/m2·℃)性能性指标建筑物采暖、空调年耗电量指标(Kwh/m2)主要节能措施外墙保温形式外保温□内保温□自保温□其它________保温材料种类EPS板□XPS板□聚苯颗粒保温砂浆□玻化微珠保温砂浆□其它________防火隔离带________...
