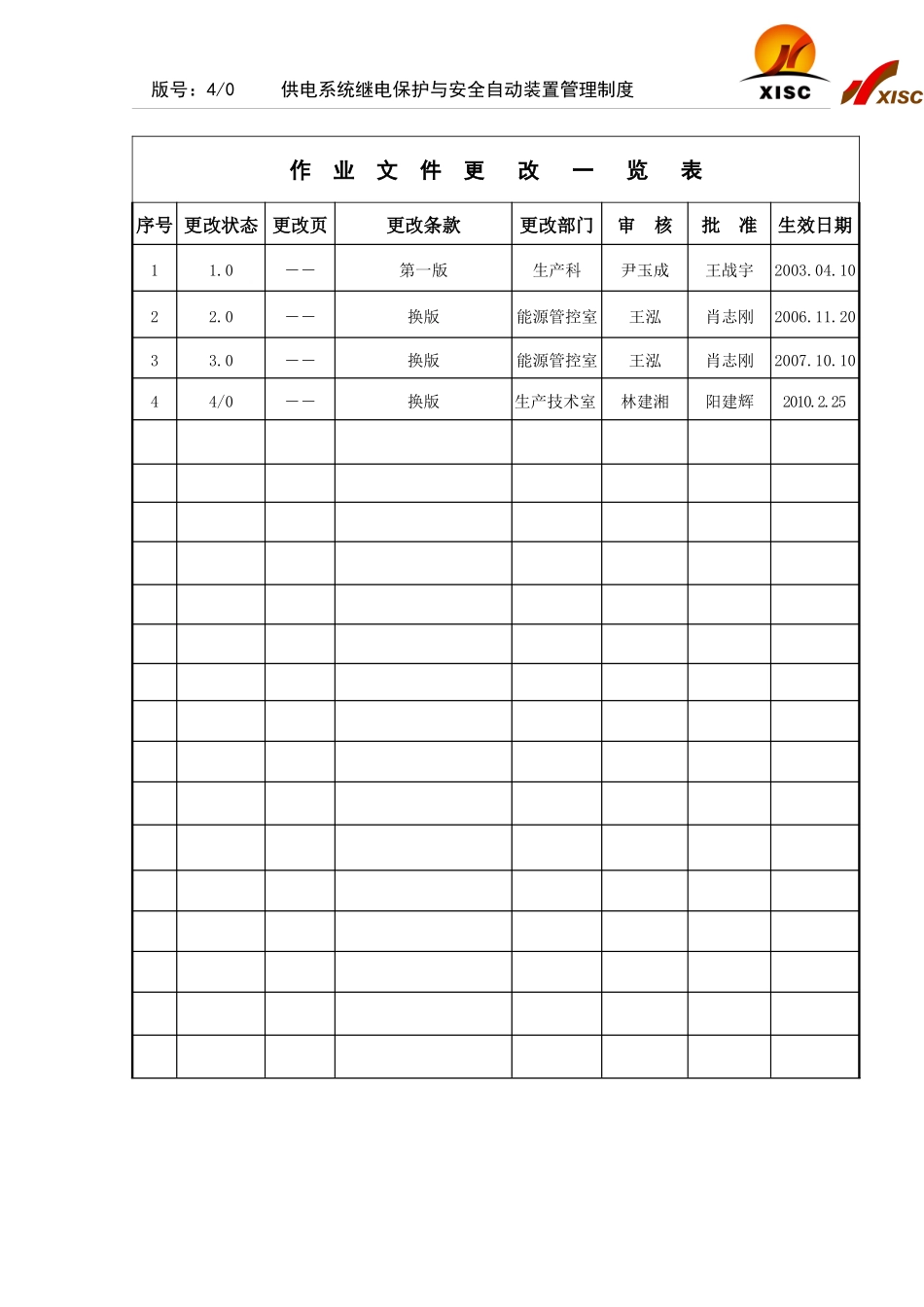

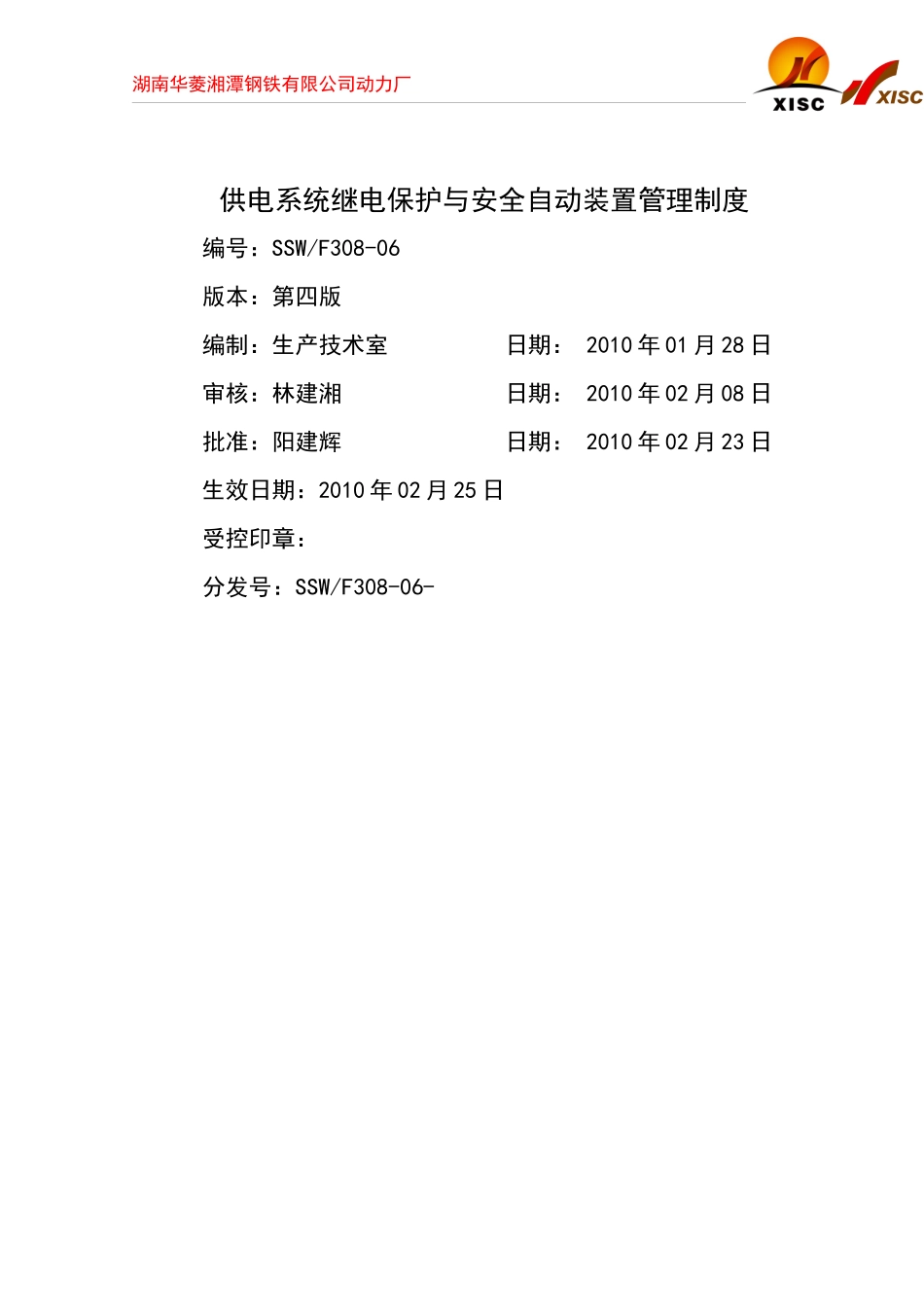

湖南华菱湘潭钢铁有限公司动力厂供电系统继电保护与安全自动装置管理制度编号：SSW/F308-06版本：第四版编制：生产技术室日期：2010年01月28日审核：林建湘日期：2010年02月08日批准：阳建辉日期：2010年02月23日生效日期：2010年02月25日受控印章：分发号：SSW/F308-06-版号：4/0供电系统继电保护与安全自动装置管理制度作业文件更改一览表序号更改状态更改页更改条款更改部门审核批准生效日期11.0――第一版生产科尹玉成王战宇2003.04.1022.0――换版能源管控室王泓肖志刚2006.11.2033.0――换版能源管控室王泓肖志刚2007.10.1044/0――换版生产技术室林建湘阳建辉2010.2.25第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页1目的确保动力厂继电保护及其综合自动化设施（以下简称保护装置）可靠运行，在电力系统故障情况下保护装置能够正确动作和规范调试业务。2适用范围本制度适用于动力厂。3引用文件3.1ESW/D156-01《高压电气工程管理制度》3.2SSW/D156-04《继电保护及安全自动装置管理办法》4职责4.1生产技术室4.1.1负责继电保护装置整定值的计算。4.1.2负责编制动力厂年度的保护装置试验计划并组织安排实施，以及对外保护装置调试计划的下达。4.1.3负责对保护装置的相关规程、规范进行审核。4.1.4负责对保护校验工作程序的规范性进行检查。4.1.5负责监督电力保护装置、综合自动化设施的巡视计划执行情况。4.2设备管理室4.2.1负责督促设计部门及供货方提供继电保护装置的图纸及相关保护资料。4.2.2组织对保护装置隐患的整改。4.2.3调试作业区负责继电保护装置年度试验、检查。4.2.4负责试验内容和结果的完整、准确、可靠以及试验数据的整理、试验报告的制作、归档。4.2.4调试作业区必须严格按生产技术室下达的继电保护整定值进行整定，并对下发的保护整定值及变更单妥善保管。4.2.5负责规范电力调试标准和内容，综合自动化设施的校验和检查项目。4.2.6负责电力保护装置、综合自动化设施巡视计划编制和执行。4.3生产作业区4.3.1负责对变电站继电保护装置定值的核对（包括装置的投运状态，软、硬压板位置）。4.3.2变配电站所或维护单位须配置保护装置图纸、保护定值、二次异动等资料和记第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页录。4.3.3负责保护装置的正常点检、巡视。5工作程序5.1.1生产技术室和调试作业区，一式两份，要有完整的保护装置定值单和相关技术资料，变电站要有本单位的保护装置定值单，定值单要有编号。5.1.2生产技术室根据电网负荷变更情况、新上项目情况，下发保护定值单。在计算资料收集齐全后，一周工作日内，完成整定值计算,并送设备管理部审查。经设备管理部批准后下达。一式三份，分别发生产技术室、调试作业区、业主单位。动力厂的变电站的“继电保护整定值（变更）单”要求存放本变电站或者该变电站的维护单位。5.1.3事故状态下，运行主管和整定人员共同在现场时，保护定值调整可以口头下达，但必须经过设备管理部同意。接受定值方必须复诵口头下达的定值，双方做好记录。2个工作日内补办正式定值手续。5.1.4生产技术室负责定期对变电站继电保护装置定值的巡视（包括装置的投运状态，软、硬压板位置）监督检查，电气作业区和调试作业区负责实施。核对的依据为生产技术室下达的定值单，核对工作可以由变电站值班、维护人员、专业技术人员或调试人员进行。调试作业区应对35kv以上变电站每季度进行一次，其它单位每6个月一次，调试作业区有相关的计划和记录。5.2定值整定5.2.1作业区依据生产技术室下达的定值通知单整定、调试保护定值。整定过程中发现异常情况时，应及时反馈给生产技术室。5.2.2在电网异常的情况下，能源调度可以根据生产技术室专业人员的指令（指令发出前必须经过设备管理部同意），下达保护装置投、退的调度指令，并做好相关记录。在动力厂调度指挥下，变电站值班或者维护人员可进行保护装置压板投切操作，并做好记录。5.2.3无论任何情况下，保护定值的变更必须得到生产技术室专业人员的许可，调整后，双方都应该有记录。5.2.4每年根据外部电网的...
