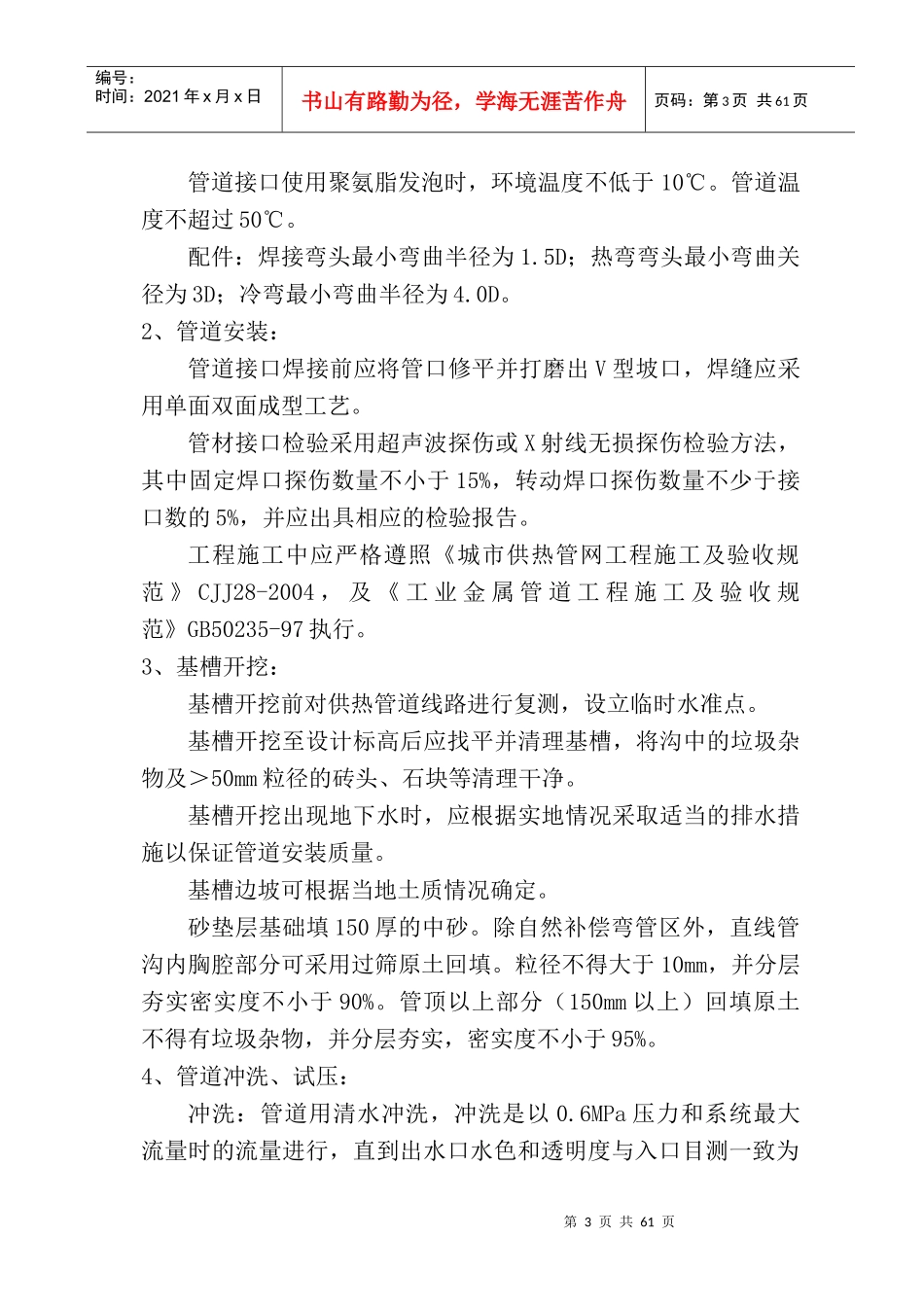

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页目录一、工程概况二、施工方案三、工程质量目标及保证措施四、施工进度计划、保证措施承诺五、安全、文明施工组织设计六、冬季施工安排七、施工进度计划表八、施工总平面图第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页施工组织设计一、工程概况辽宁省南台监狱监狱院内供暖管线维修项目利用监狱原有锅炉的循环热水进行取暖，总工期30日历天。（一）、项目简介工程内容：施工图中的所有内容。类别：新建。本工程号LNZC20131201934承建质量标准:符合国家规定验收合格标准。（二）、工程概况及主要材料要求1、管材及管件：供热管道均采用成品预制保温管,管道接口为焊接，管材选用：管径≥DN200采用螺旋焊接钢管；管径DN50-150采用无缝钢管。管道保温选用聚氨脂泡沫保温层，埋地保护壳采用高密度聚乙稀，架空管道保护层缠玻璃丝布一层，刷色漆两度。保温层厚度及质量要求如下：高密度聚乙稀塑料外壳：密度：940-965kg/3；脆化温度＜-50℃；断裂伸长率：35%；耐环境温度开裂F50≥200h；纵向回缩率：≤3%。聚氨脂硬质泡沫塑料：密度：60-80kg/3；抗拉：＞200KPa；导热系数：≤0.027W(m℃)；抗压强度:≥200KPa；耐热性：120℃；同心度偏差：＜±3mm；吸水性：＜0.2kg/m；接头外观平整。保温层最小厚度：43mm。直埋管连接口处保温应在管道安装完毕及强度度验合格后进行。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页管道接口使用聚氨脂发泡时，环境温度不低于10℃。管道温度不超过50℃。配件：焊接弯头最小弯曲半径为1.5D；热弯弯头最小弯曲关径为3D；冷弯最小弯曲半径为4.0D。2、管道安装：管道接口焊接前应将管口修平并打磨出V型坡口，焊缝应采用单面双面成型工艺。管材接口检验采用超声波探伤或X射线无损探伤检验方法，其中固定焊口探伤数量不小于15%，转动焊口探伤数量不少于接口数的5%，并应出具相应的检验报告。工程施工中应严格遵照《城市供热管网工程施工及验收规范》CJJ28-2004，及《工业金属管道工程施工及验收规范》GB50235-97执行。3、基槽开挖：基槽开挖前对供热管道线路进行复测，设立临时水准点。基槽开挖至设计标高后应找平并清理基槽，将沟中的垃圾杂物及＞50mm粒径的砖头、石块等清理干净。基槽开挖出现地下水时，应根据实地情况采取适当的排水措施以保证管道安装质量。基槽边坡可根据当地土质情况确定。砂垫层基础填150厚的中砂。除自然补偿弯管区外，直线管沟内胸腔部分可采用过筛原土回填。粒径不得大于10mm，并分层夯实密实度不小于90%。管顶以上部分（150mm以上）回填原土不得有垃圾杂物，并分层夯实，密实度不小于95%。4、管道冲洗、试压：冲洗：管道用清水冲洗，冲洗是以0.6MPa压力和系统最大流量时的流量进行，直到出水口水色和透明度与入口目测一致为第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页合格。供热管道按管径分段进行试压，管道工作压力1.0MPa，试验压力为1.5MPa。5、总体设想工程中标后，即委派骨干项目部、施工队伍进入现场，平整场地、搭设临时设施，完成现场的水、电接通工作。预算员、工长、施工员等有关人员要认真熟悉图纸，了解设计意图，并注意图上问题，做好记录，准备好图纸会审，力争把问题在施工前处理完。施工员在此基础上进行定位放线，质检人员应做好复测工作，并做好验线准备。预算人员提出各种材料计划，交施工负责人安排组织进场和加工。材料员按计划组织材料、机械进场，并按施工总平面图堆放材料，安好施工机械。现场尽快建立质量、安全生产保证体系和项目人员岗位责任制，并制定出各种管理制度措施。对进入现场的职工进行入场教育，提高全体职工对搞好该工程重要意义的认识，提高质量意识、安全意识，抓好文明施工教育。施工技术人员应对各工种做好技术、质量、安全交底，并准备好各种资料表格以保证资料形成及时可靠。工程所需材料由项目部材料员负责根据计划采购，务必保证采...
