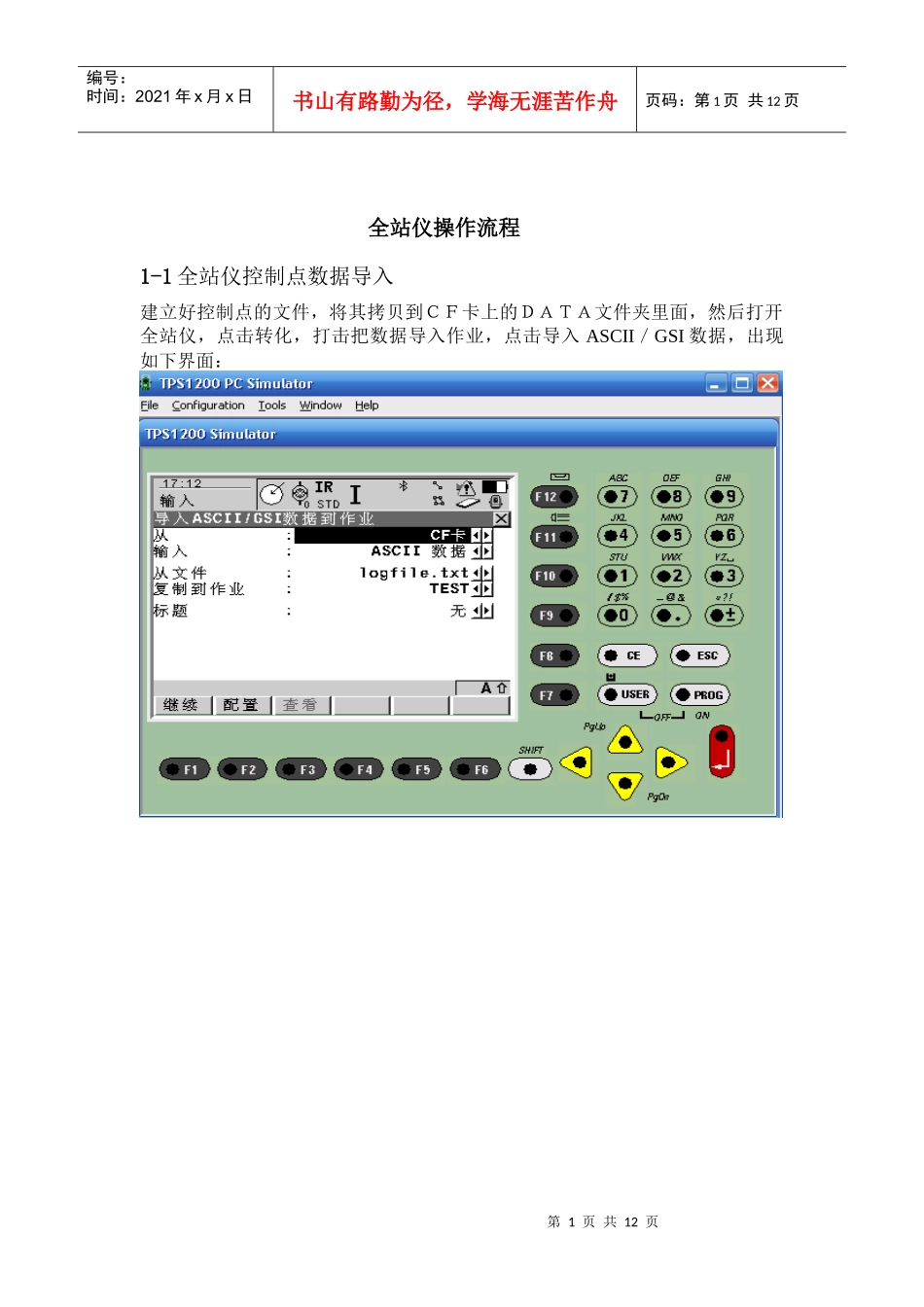

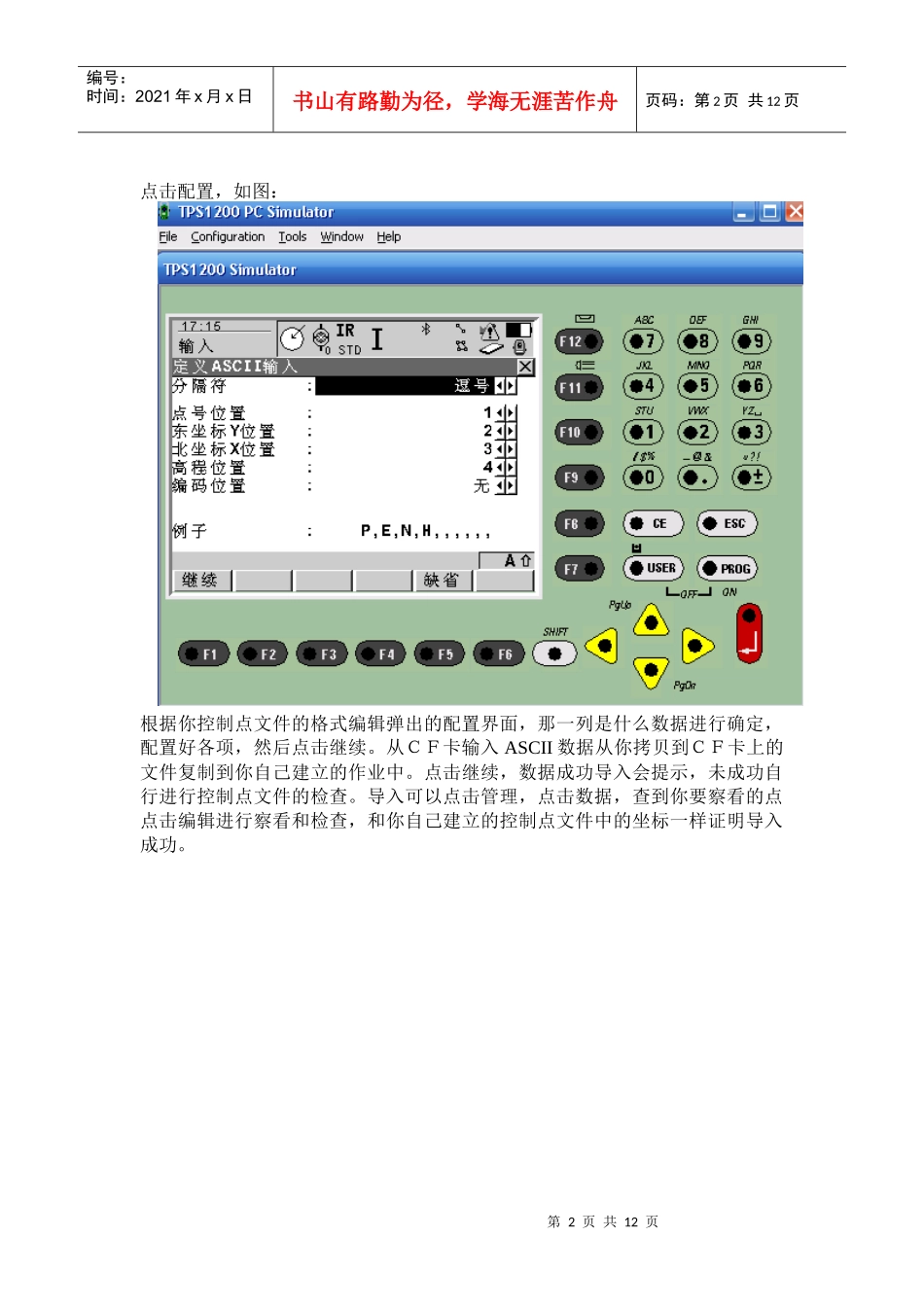

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页全站仪操作流程1-1全站仪控制点数据导入建立好控制点的文件，将其拷贝到ＣＦ卡上的ＤＡＴＡ文件夹里面，然后打开全站仪，点击转化，打击把数据导入作业，点击导入ASCII／GSI数据，出现如下界面：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页点击配置，如图：根据你控制点文件的格式编辑弹出的配置界面，那一列是什么数据进行确定，配置好各项，然后点击继续。从ＣＦ卡输入ASCII数据从你拷贝到ＣＦ卡上的文件复制到你自己建立的作业中。点击继续，数据成功导入会提示，未成功自行进行控制点文件的检查。导入可以点击管理，点击数据，查到你要察看的点点击编辑进行察看和检查，和你自己建立的控制点文件中的坐标一样证明导入成功。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1-２精调机和全站仪通讯配置点击配置，进入接口设置，选中GEOCOM模式点击编辑，出现如下界面：点击设备选中RS232GEOCOM然后点击编辑，出现如下界面：第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页波特率选择38400,奇偶选择无，数据位选择8，停止位选择1．设置完点击保存．1-３作业建立全站仪工作前可以建立要建立作业，点击管理，点击作业出现如下界面：点击新建，建立自己的作业．第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页1-４全站仪设站点击程序，点击设站，出现如下界面：第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页作业名有所不同，作业选择你自己建立的作业名，其它的选项要和图片中显示的一样，这时可以点击设置看一下，看设置是否正确，按照下图所示进行设置：然后点击继续，出现如下界面：第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页设站方法选择为后方交会，测站号任意输入，已知点作业选择你自己建立的作业名．点击继续后，认为瞄准一后视点，输入点号点击ALL，再照准第二个后视点，输入点号点击ALL．此时只要输入点号全站仪可以自行照准点，照准后点击ALL，照准8个点后，点击计算，Sigma值坐标在0.7毫米以内，水平定向误差在1秒内．为了达到这个标准有些不好的点可以剔出，然后进行计算，达到标准为止．最后要保证3D点有6个，小车所在方向的点要尽量保证，要最少保证３个．2.全站仪一起校准一．补偿器校准当仪器架设好后，水准气泡在一个方向上调整到0.0005的范围以内时，调转方向后，偏差却很大是，这时要对补偿器进行校准，校准的步骤如下：点击工具进入，点击检查与校准选项，点击补偿器（L,T）,进入如下界面：第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页点击测量，测量两个测回后回到主界面，点击SHIFT+F12再起调平看校准的效果，如不好，可继续进行校准，知道得到满意结果为止。二．组合校准点击工具进入，点击检查与校准选项，点击组合校准（l,t,i,c,ATR）进入如下界面：第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页将ATR校准选项打开，这时瞄准90-110米的一个棱镜目标，利用人眼精确对准棱镜内的十字丝，然后点击测量，仪器转变方向后再精确瞄准十字丝，点击测量进入如下界面：第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页再点击测量后，瞄准十字丝后再点击测量，如此这样再测量两个测回，这次的校准算完成，最后点击继续会出现以下界面：第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页得到了各个选项的新值，校准完后进入测量模式，利用正倒镜测量的方法进行测量，保证水平角，竖直角在找准90-110米目标的时候保证在3秒以内，高程偏差在1毫米...
