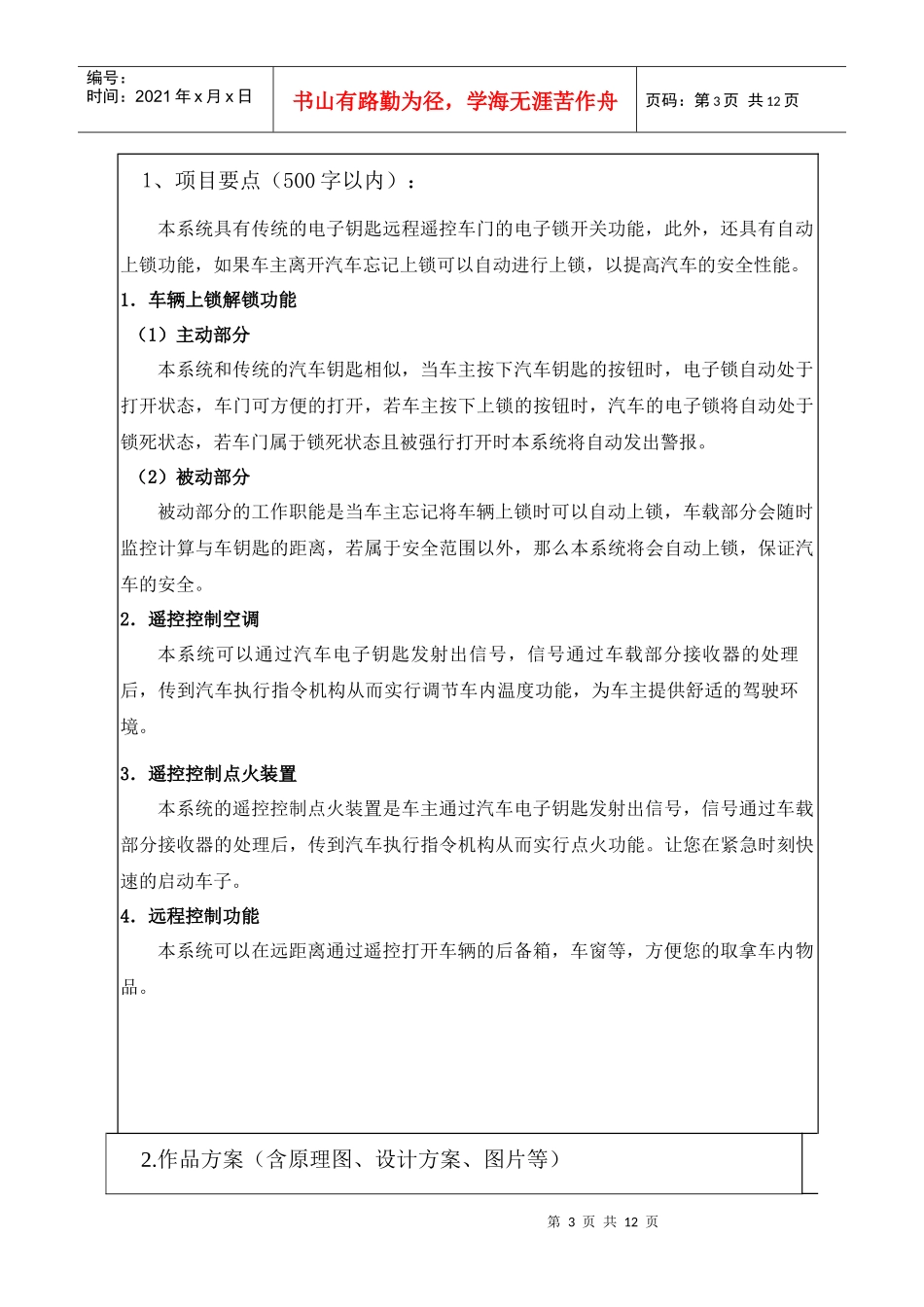

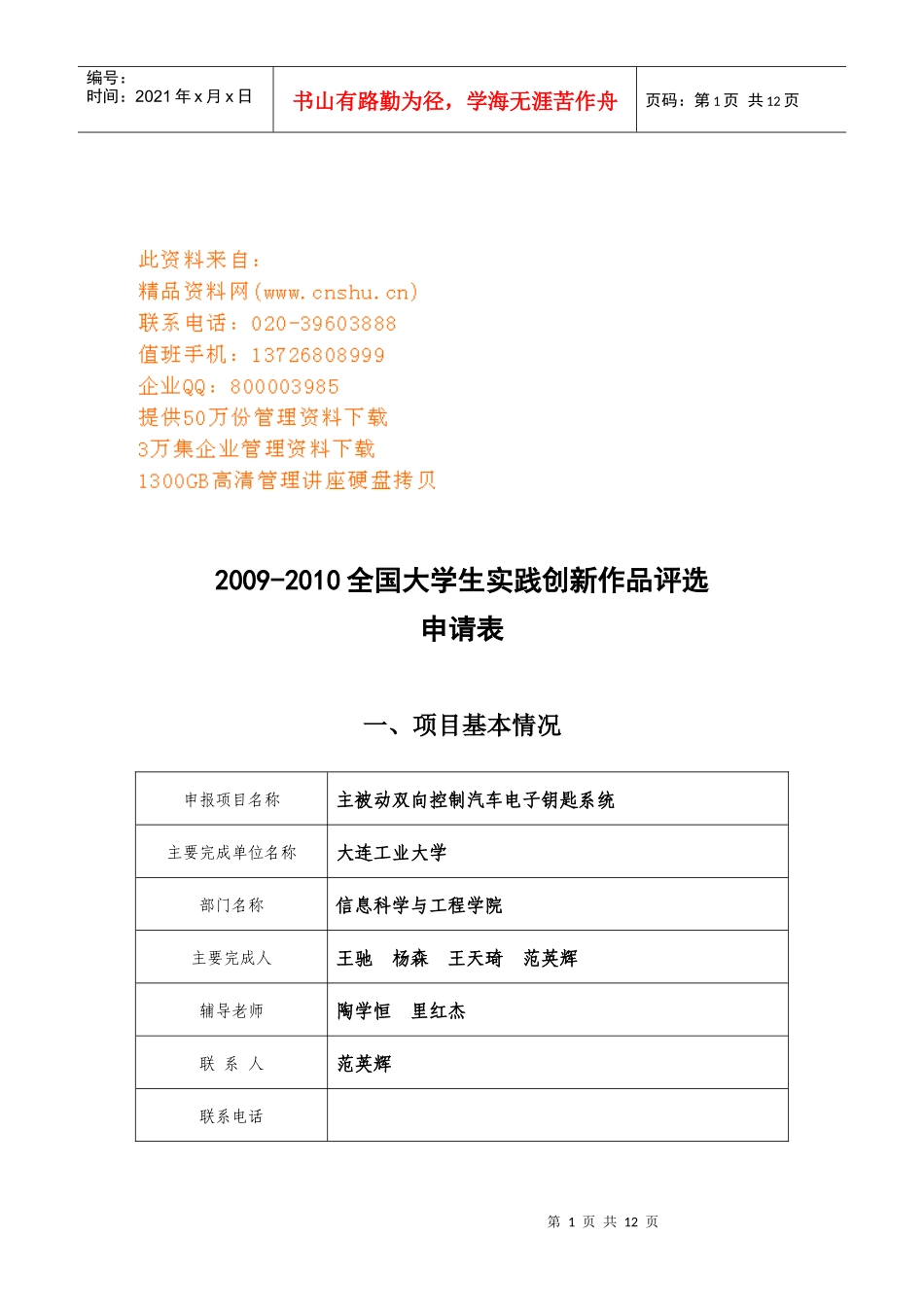

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页2009-2010全国大学生实践创新作品评选申请表一、项目基本情况申报项目名称主被动双向控制汽车电子钥匙系统主要完成单位名称大连工业大学部门名称信息科学与工程学院主要完成人王驰杨森王天琦范英辉辅导老师陶学恒里红杰联系人范英辉联系电话第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页传真手机13804249489通信地址大连市轻苑路1号441信箱邮政编码116034电子邮件wwwfffnnn2008@yahoo.cn申报日期2010年10月中国电子学会制二零一零年二月二、项目简介第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1、项目要点（500字以内）：本系统具有传统的电子钥匙远程遥控车门的电子锁开关功能，此外，还具有自动上锁功能，如果车主离开汽车忘记上锁可以自动进行上锁，以提高汽车的安全性能。1．车辆上锁解锁功能（1）主动部分本系统和传统的汽车钥匙相似，当车主按下汽车钥匙的按钮时，电子锁自动处于打开状态，车门可方便的打开，若车主按下上锁的按钮时，汽车的电子锁将自动处于锁死状态，若车门属于锁死状态且被强行打开时本系统将自动发出警报。（2）被动部分被动部分的工作职能是当车主忘记将车辆上锁时可以自动上锁，车载部分会随时监控计算与车钥匙的距离，若属于安全范围以外，那么本系统将会自动上锁，保证汽车的安全。2．遥控控制空调本系统可以通过汽车电子钥匙发射出信号，信号通过车载部分接收器的处理后，传到汽车执行指令机构从而实行调节车内温度功能，为车主提供舒适的驾驶环境。3．遥控控制点火装置本系统的遥控控制点火装置是车主通过汽车电子钥匙发射出信号，信号通过车载部分接收器的处理后，传到汽车执行指令机构从而实行点火功能。让您在紧急时刻快速的启动车子。4．远程控制功能本系统可以在远距离通过遥控打开车辆的后备箱，车窗等，方便您的取拿车内物品。2.作品方案（含原理图、设计方案、图片等）第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页主被动双向控制汽车电子钥匙系统工作原理1．主动工作方式原理通过按钮开关控制CPU微控制器，使射频发射器发出信号，车载部分的射频接收器接收信号，通过车载部分的CPU微控制器控制指令模块完成我们需要的操作，如上锁、解锁等一系列功能。主动控制原理图2．被动工作方式原理当汽车发动机熄火时，汽车上的射频发射器就会发出信号，这时钥匙扣的射频接收器就会接收到由汽车上的射频发射器发射出的信号，如果钥匙扣的射频接收器接收到信号，此时钥匙扣的CPU微控制器就会让钥匙扣的射频发射器也发出信号，如果车载部分的射频接收器接收到由钥匙扣发出的信号，车载部分的CPU微控制器会继续使车载部分的射频发射器发出信号……这样就构成了一个循环的系统。当车载部分的射频接收器没有接收到由钥匙扣发出的信号，则存在下面两种情况：(1)车载部分发出了信号，但没有被钥匙扣的射频接收器接收到，说明钥匙扣与汽车的距离已经脱离了信号能量范围，人与汽车超出限定范围，汽车自动上锁。(2)车载部分发出的信号被钥匙扣的射频接收器接收到，钥匙扣上的射频发射器发出信号，但是信号没有被车载部分接收到，同样说明钥匙扣与汽车的距离已经脱离了信号能量范围，人与汽车超出限定范围，汽车自动上锁。如此即可实现被动控制，对汽车进行上锁、解锁，防止忘记锁车而造成车辆丢失的损失。人与汽车的限定范围是根据射频发射器发出信号的发射功率决定的，只要选择适当的发射功率就能很好的限定范围，当钥匙扣中的电池电量过低时，钥匙扣将发出报警提醒用户及时更换电池，避免因为电池没电而照成的不必要的损失。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页被动控制原理图第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页3．作品创新点原厂的汽子钥匙以及市场上的多种附加防盗器，只侧重...
