光伏项目平单轴跟踪系统设备采购招标文件VIP免费

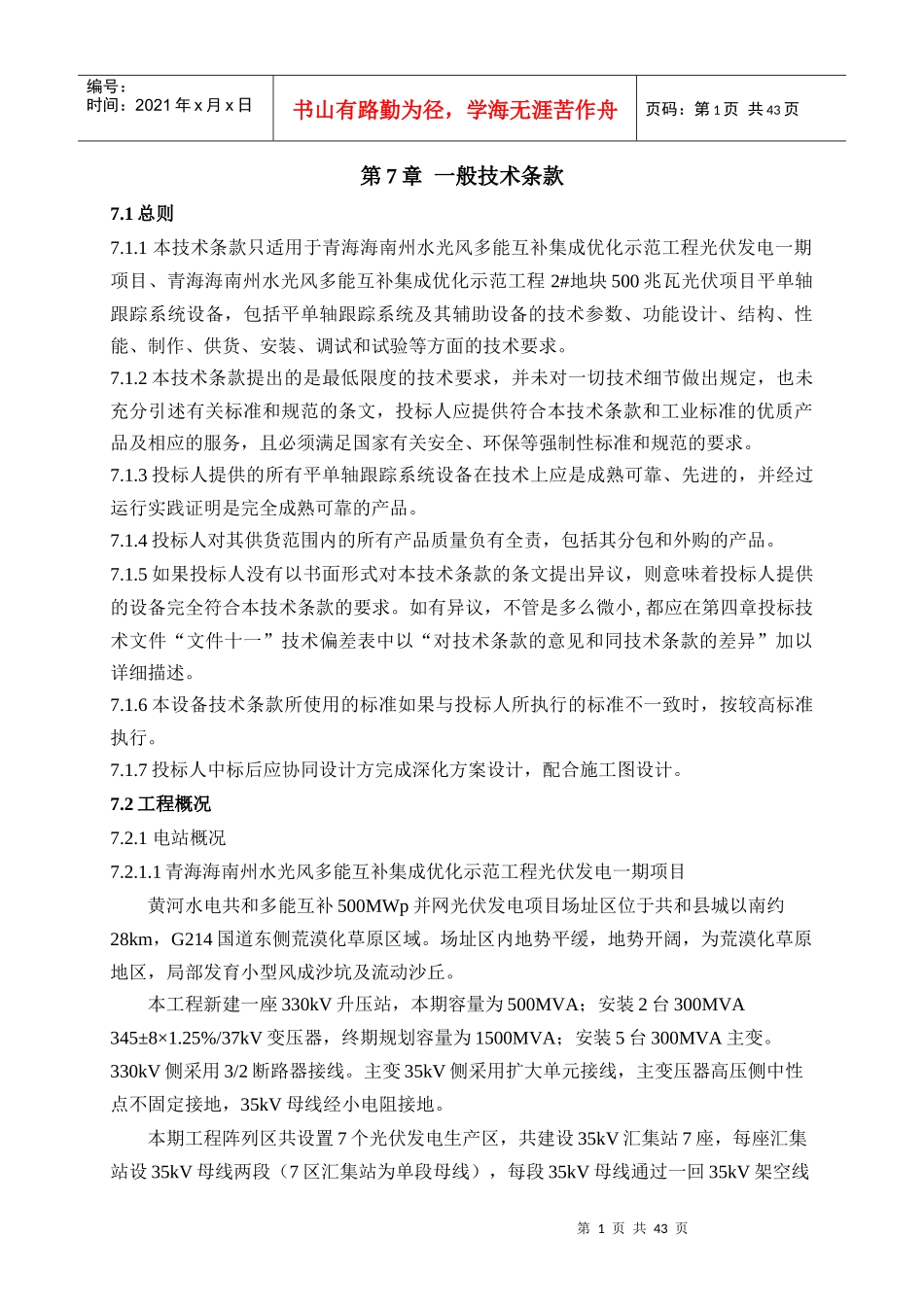

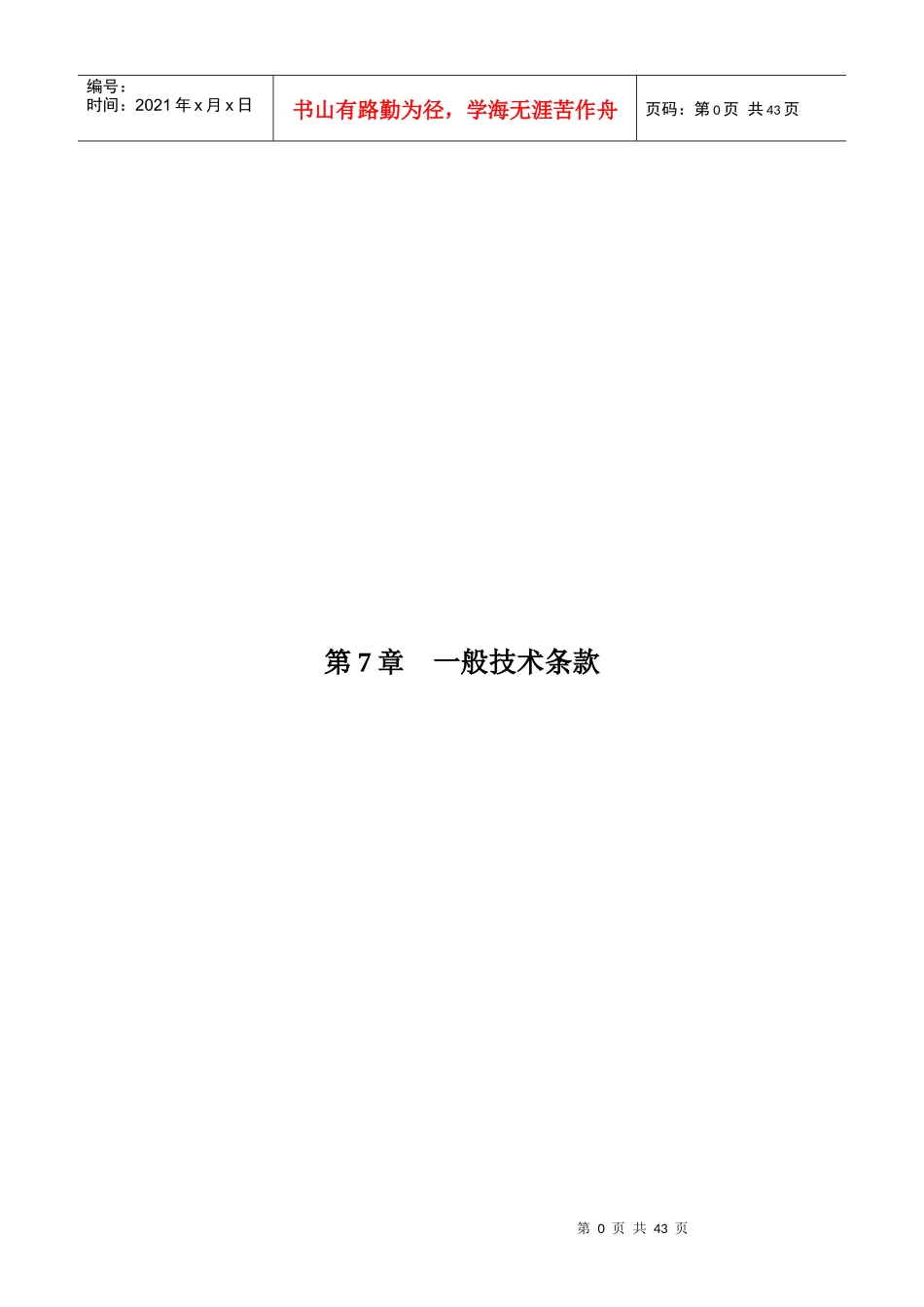

第0页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共43页第7章一般技术条款第1页共43页第0页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第7章一般技术条款7.1总则7.1.1本技术条款只适用于青海海南州水光风多能互补集成优化示范工程光伏发电一期项目、青海海南州水光风多能互补集成优化示范工程2#地块500兆瓦光伏项目平单轴跟踪系统设备，包括平单轴跟踪系统及其辅助设备的技术参数、功能设计、结构、性能、制作、供货、安装、调试和试验等方面的技术要求。7.1.2本技术条款提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术条款和工业标准的优质产品及相应的服务，且必须满足国家有关安全、环保等强制性标准和规范的要求。7.1.3投标人提供的所有平单轴跟踪系统设备在技术上应是成熟可靠、先进的，并经过运行实践证明是完全成熟可靠的产品。7.1.4投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。7.1.5如果投标人没有以书面形式对本技术条款的条文提出异议，则意味着投标人提供的设备完全符合本技术条款的要求。如有异议，不管是多么微小,都应在第四章投标技术文件“文件十一”技术偏差表中以“对技术条款的意见和同技术条款的差异”加以详细描述。7.1.6本设备技术条款所使用的标准如果与投标人所执行的标准不一致时，按较高标准执行。7.1.7投标人中标后应协同设计方完成深化方案设计，配合施工图设计。7.2工程概况7.2.1电站概况7.2.1.1青海海南州水光风多能互补集成优化示范工程光伏发电一期项目黄河水电共和多能互补500MWp并网光伏发电项目场址区位于共和县城以南约28km，G214国道东侧荒漠化草原区域。场址区内地势平缓，地势开阔，为荒漠化草原地区，局部发育小型风成沙坑及流动沙丘。本工程新建一座330kV升压站，本期容量为500MVA；安装2台300MVA345±8×1.25%/37kV变压器，终期规划容量为1500MVA；安装5台300MVA主变。330kV侧采用3/2断路器接线。主变35kV侧采用扩大单元接线，主变压器高压侧中性点不固定接地，35kV母线经小电阻接地。本期工程阵列区共设置7个光伏发电生产区，共建设35kV汇集站7座，每座汇集站设35kV母线两段（7区汇集站为单段母线），每段35kV母线通过一回35kV架空线第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页路或电缆线路送至330kV升压站。本期选用组件型式有多晶硅255Wp、260Wp、305Wp、310Wp、315Wp等组件和单晶硅270Wp、275Wp、280Wp、285Wp、290Wp、295Wp、330Wp、335Wp、340Wp等组件；主要采用固定式支架（倾角为33°）、季节可调、斜单轴跟踪系统及平单轴跟踪系统。逆变器主要选用DC1500中压成套逆变器、集散式中压成套逆变器及组串式逆变器。平单轴跟踪系统选用单晶硅335Wp-360Wp组件，若跟踪系统采用联动方案，每套联动机构带动8列（配50kW逆变器）支架转动，每列支架安装36块组件（两个组串）；标准布置型式为一套电机执行机构驱动的每套平单轴支架对应2台逆变器（即每套标准平单轴支架的组串数为16串）。若跟踪系统采用不联动方案，每套机构带动单列支架转动，单列支架安装的组串数应为4串（每个组串18块组件），即单列支架安装的组件数量应为72块。逆变器选用50kW组串式逆变器时，每台50kW组串式逆变器接入8路电池组串，单个组串由18块组件串联。7.2.1.2青海海南州水光风多能互补集成优化示范工程2#地块500兆瓦光伏项目黄河水电青海海南州水光风多能互补集成优化示范工程光伏发电二期项目场址区位于共和县城以南约28km，G214国道东侧荒漠化草原区域。场址区内地势平缓，地势开阔，为荒漠化草原地区，局部发育小型风成沙坑及流动沙丘。本工程装机容量为500MW，330kV升压站一期已建成，本期安装2台300MVA345±8×1.25%/37kV变压器。330kV侧采用3/2断路器接线。主变35kV侧采用扩大单元接线，主变压器高压侧中性点不固定接地，35kV母线经小电阻接地。光伏发电区域规划为7个区，每个区域建一座35kV汇集站（其中1区与1#地块7区合用汇集...
