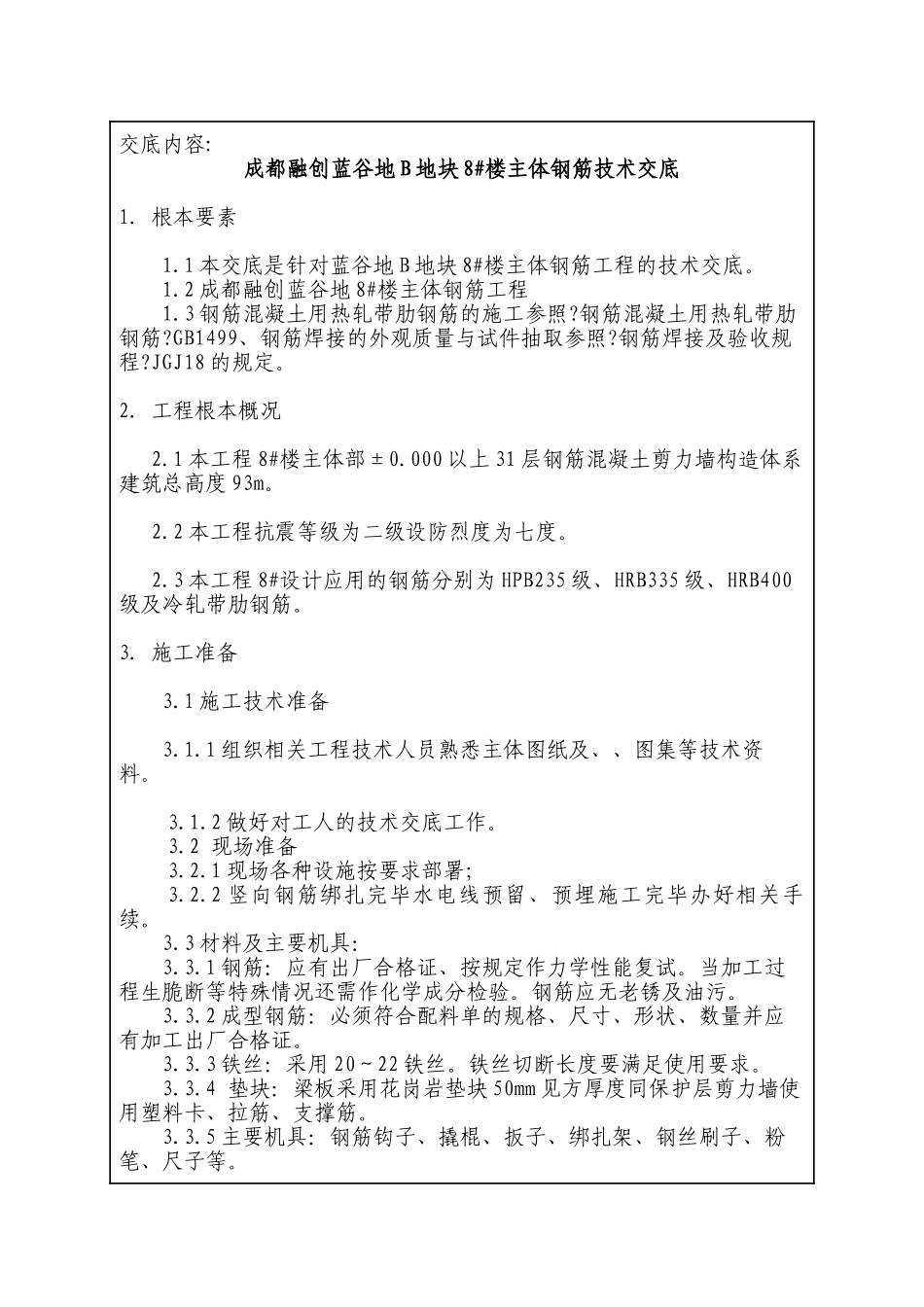

交底内容:成都融创蓝谷地B地块8#楼主体钢筋技术交底1．根本要素1.1本交底是针对蓝谷地B地块8#楼主体钢筋工程的技术交底。1.2成都融创蓝谷地8#楼主体钢筋工程1.3钢筋混凝土用热轧带肋钢筋的施工参照?钢筋混凝土用热轧带肋钢筋?GB1499、钢筋焊接的外观质量与试件抽取参照?钢筋焊接及验收规程?JGJ18的规定。2．工程根本概况2.1本工程8#楼主体部±0.000以上31层钢筋混凝土剪力墙构造体系建筑总高度93m。2.2本工程抗震等级为二级设防烈度为七度。2.3本工程8#设计应用的钢筋分别为HPB235级、HRB335级、HRB400级及冷轧带肋钢筋。3．施工准备3.1施工技术准备3.1.1组织相关工程技术人员熟悉主体图纸及、、图集等技术资料。3.1.2做好对工人的技术交底工作。3.2现场准备3.2.1现场各种设施按要求部署；3.2.2竖向钢筋绑扎完毕水电线预留、预埋施工完毕办好相关手续。3.3材料及主要机具：3.3.1钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程生脆断等特殊情况还需作化学成分检验。钢筋应无老锈及油污。3.3.2成型钢筋：必须符合配料单的规格、尺寸、形状、数量并应有加工出厂合格证。3.3.3铁丝：采用20～22铁丝。铁丝切断长度要满足使用要求。3.3.4垫块：梁板采用花岗岩垫块50mm见方厚度同保护层剪力墙使用塑料卡、拉筋、支撑筋。3.3.5主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。3.4作业条件：3.4.1钢筋进场后应检查是否有出厂证明、复试并按施工平面图中指定的位置按规格、使用部位、编分别加垫木堆放。3.4.2钢筋绑扎前应检查有无锈蚀除锈之后再运至绑扎部位。3.4.3熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。3.4.5熟悉图纸确定钢筋穿插就位顺序并与有关工种作好配合工作如支模、线、预留孔洞与绑扎钢筋的关系确定施工作好技术交底工作。4．施工工艺4.1主体钢筋施工4.1.1主体钢筋顺序：电渣压力焊接竖向墙肢〔暗柱〕主筋→墙肢〔暗柱〕横向钢筋绑扎〔箍筋〕→墙体竖向钢筋绑扎→墙体平筋绑扎→梁的主筋帮扎→梁的箍筋绑扎→板筋底筋帮扎→板筋面筋帮扎4.1.2柱子钢筋绑扎顺序：绑扎柱立筋→立筋与筏板上层钢筋焊接固定→绑扎三排程度钢筋〔箍筋〕→继续绑扎程度钢筋筋〔箍筋〕→绑扎拉结筋4.1.3绑扎前须核对钢筋的级别、直径、形状、尺寸是否与设计相符如有错漏及时修补。钢筋采用塔吊运输人工绑扎。为保证设计所需要的钢筋保护层厚度钢筋绑扎时底层钢筋需设置垫块垫块均按梅花状布置间距为1000mm×1000mm。4.1.4墙拉结筋必须钩住外层竖向主筋并且打135度弯钩。4.1.5在施工过程中必须具备可靠的平安防护措施。4.1.6墙体钢筋绑扎严格控制纵横向间距并且保证外观要求。考前须知:电渣压力焊接过程中要保证无裂缝、烧伤、焊包均匀。拉结筋横竖方向按设计间距沿梅花形布置。钢筋现场堆放保：对进场钢筋应架空堆放应按规格、品种分别堆放并标识防止雨淋水浸、泥土污染等。4.2梁钢筋绑扎4.2.1纵向受力钢筋采用双层排列时两排钢筋之间应垫钢筋或垫块保证其间距≥25mm以保持其设计间距。4.2.2箍筋的接头应交织布置在两根架立筋上并且满扎。4.2.3悬挑构造严格控制负筋位置以免产生严重的质量隐患。4.2.4梁板钢筋绑扎时应防止水电线将钢筋抬起或压下。考前须知：在梁板钢筋绑扎时各种连接必须符合施工并且接头位置正确。双向板满扎单项板四周两行满扎中间间隔绑扎。4.3板钢筋绑扎：4.3.1工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋4.3.2清理模板上面的杂物用粉笔在模板上划好主筋分布筋间距。4.3.3按划好的间距先摆放受力主筋、后放分布筋。预埋件、电线、预留孔等及时配合安装。4.3.4在现浇板中有板带梁时应先绑板带梁钢筋再摆放板钢筋。4.3.5绑扎板筋时一般用顺扣或扣除外围两根筋的相交点应全部绑扎外其余各点可交织绑扎〔双向板相交点须全部绑扎〕。如板为双层钢筋两层筋之间须加钢筋马凳以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎4.4顶板马凳筋：顶板马凳筋采用传统的马凳如下列图间距1m×1m。4.5钢筋的连接程度钢筋直径16mm～25mm采用闪光对焊12mm以下采用绑扎搭接接头；竖向钢筋直径12mm～25mm采用电渣压力焊接接...
