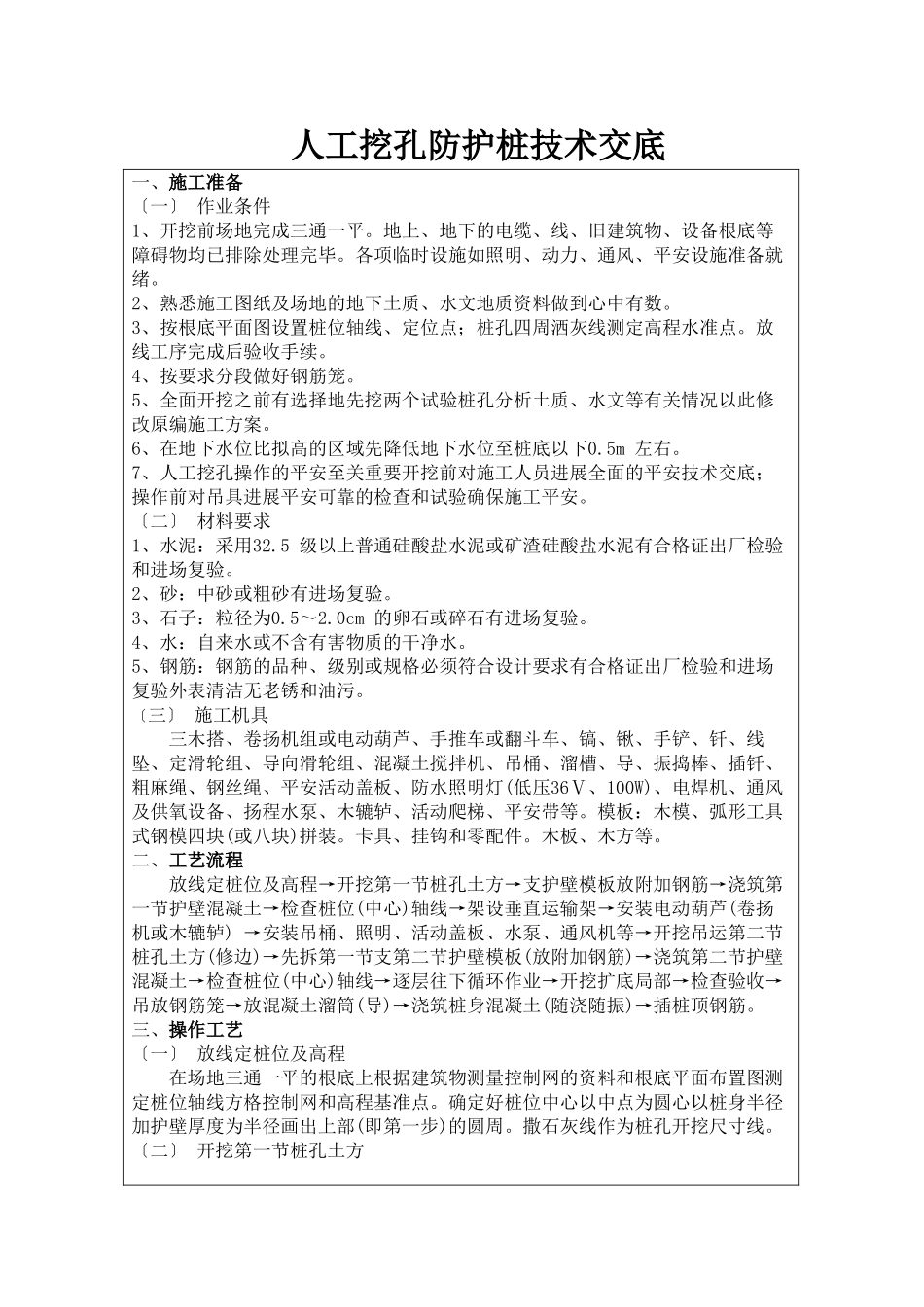

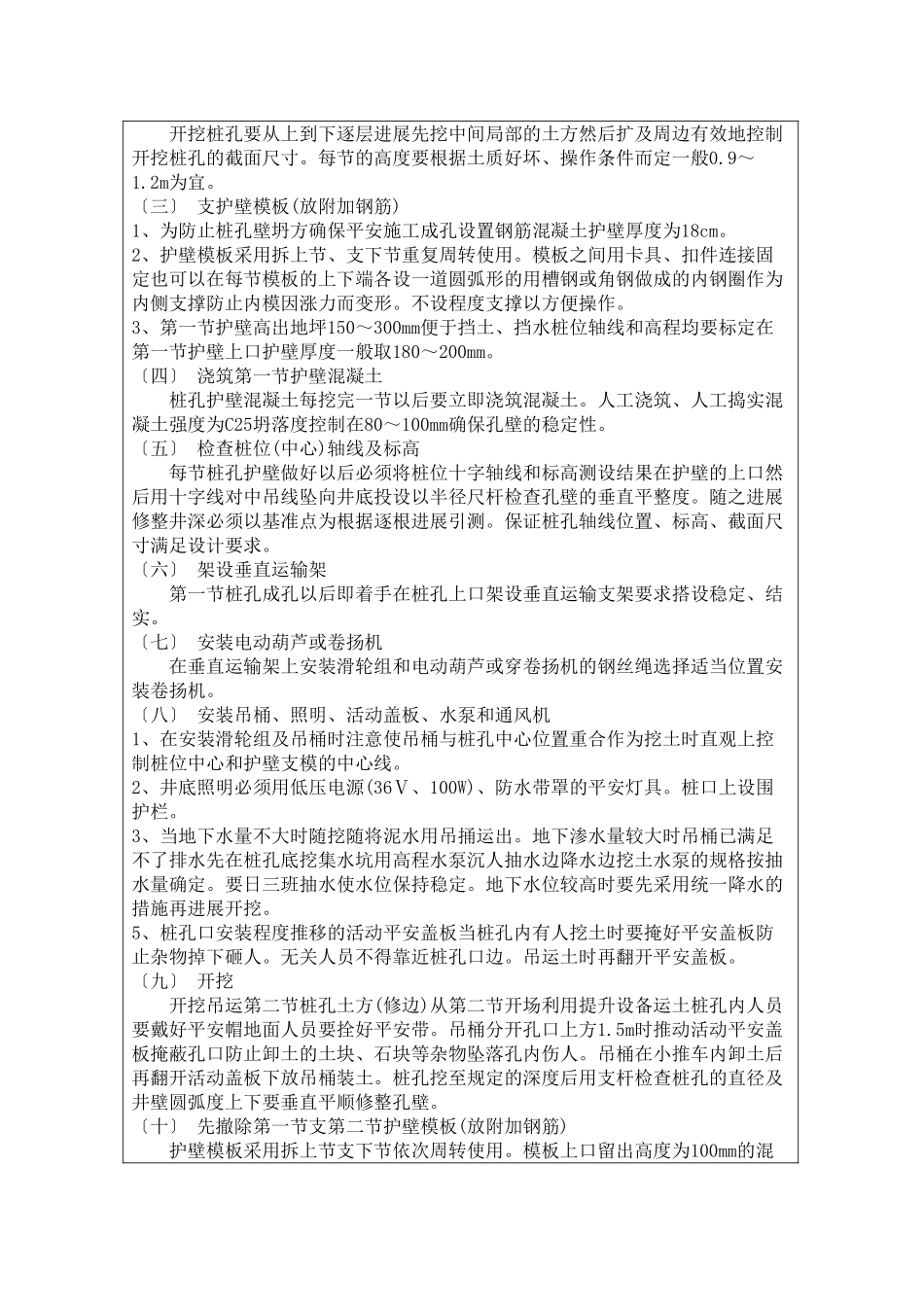

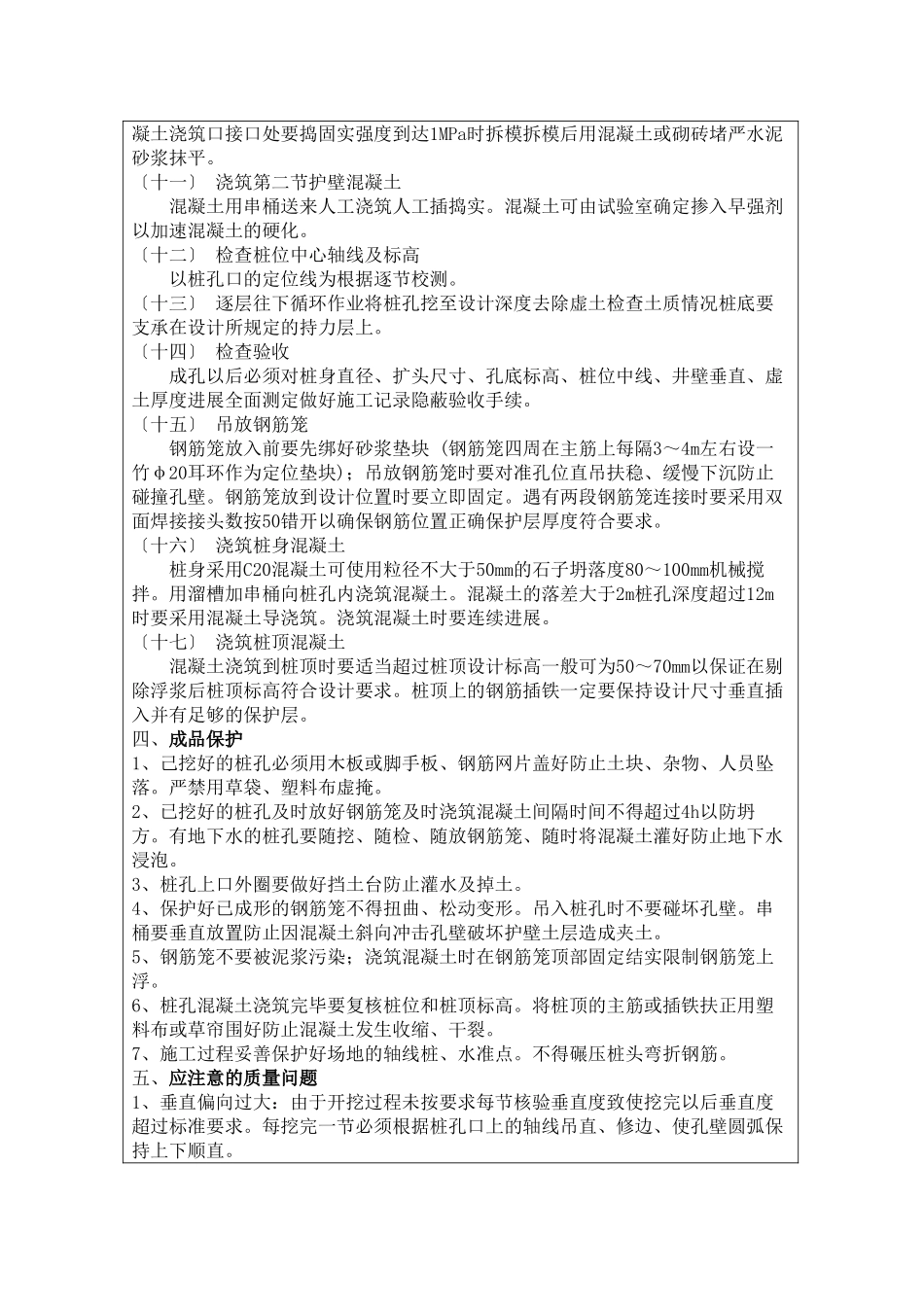

人工挖孔防护桩技术交底一、施工准备〔一〕作业条件1、开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。2、熟悉施工图纸及场地的地下土质、水文地质资料做到心中有数。3、按根底平面图设置桩位轴线、定位点;桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。4、按要求分段做好钢筋笼。5、全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。6、在地下水位比拟高的区域先降低地下水位至桩底以下0.5m左右。7、人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底;操作前对吊具进展平安可靠的检查和试验确保施工平安。〔二〕材料要求1、水泥:采用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥有合格证出厂检验和进场复验。2、砂:中砂或粗砂有进场复验。3、石子:粒径为0.5~2.0cm的卵石或碎石有进场复验。4、水:自来水或不含有害物质的干净水。5、钢筋:钢筋的品种、级别或规格必须符合设计要求有合格证出厂检验和进场复验外表清洁无老锈和油污。〔三〕施工机具三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导、振捣棒、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯(低压36Ⅴ、100W)、电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、平安带等。模板:木模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方等。二、工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底局部→检查验收→吊放钢筋笼→放混凝土溜筒(导)→浇筑桩身混凝土(随浇随振)→插桩顶钢筋。三、操作工艺〔一〕放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。〔二〕开挖第一节桩孔土方开挖桩孔要从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质好坏、操作条件而定一般0.9~1.2m为宜。〔三〕支护壁模板(放附加钢筋)1、为防止桩孔壁坍方确保平安施工成孔设置钢筋混凝土护壁厚度为18cm。2、护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因涨力而变形。不设程度支撑以方便操作。3、第一节护壁高出地坪150~300mm便于挡土、挡水桩位轴线和高程均要标定在第一节护壁上口护壁厚度一般取180~200mm。〔四〕浇筑第一节护壁混凝土桩孔护壁混凝土每挖完一节以后要立即浇筑混凝土。人工浇筑、人工捣实混凝土强度为C25坍落度控制在80~100mm确保孔壁的稳定性。〔五〕检查桩位(中心)轴线及标高每节桩孔护壁做好以后必须将桩位十字轴线和标高测设结果在护壁的上口然后用十字线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直平整度。随之进展修整井深必须以基准点为根据逐根进展引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。〔六〕架设垂直运输架第一节桩孔成孔以后即着手在桩孔上口架设垂直运输支架要求搭设稳定、结实。〔七〕安装电动葫芦或卷扬机在垂直运输架上安装滑轮组和电动葫芦或穿卷扬机的钢丝绳选择适当位置安装卷扬机。〔八〕安装吊桶、照明、活动盖板、水泵和通风机1、在安装滑轮组及吊桶时注意使吊桶与桩孔中心位置重合作为挖土时直观上控制桩位中心和护壁支模的中心线。2、井底照明必须用低压电源(36Ⅴ、100W)、防水带罩的平安灯具。桩口上设围护栏。3、当地下水量不大...
