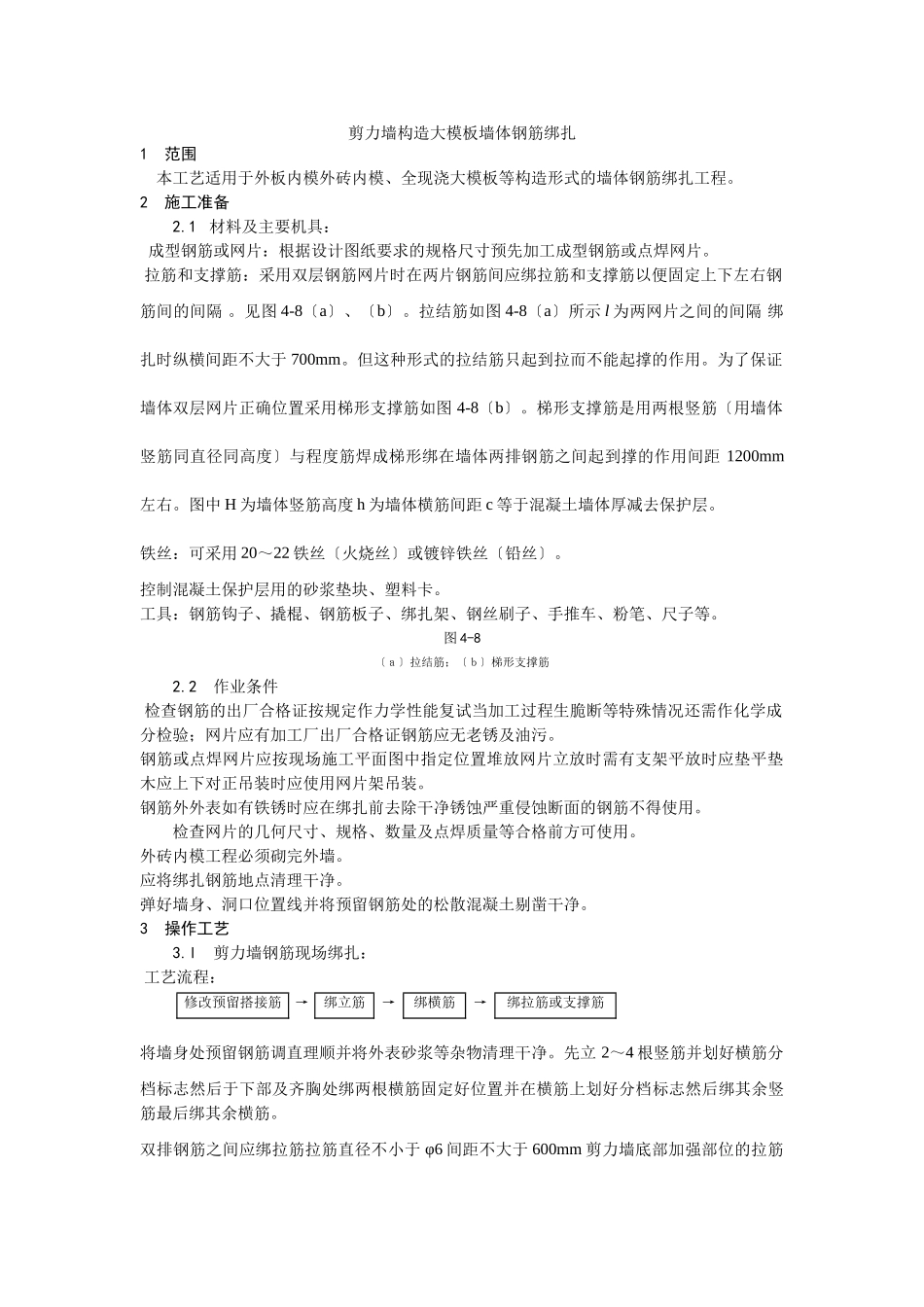

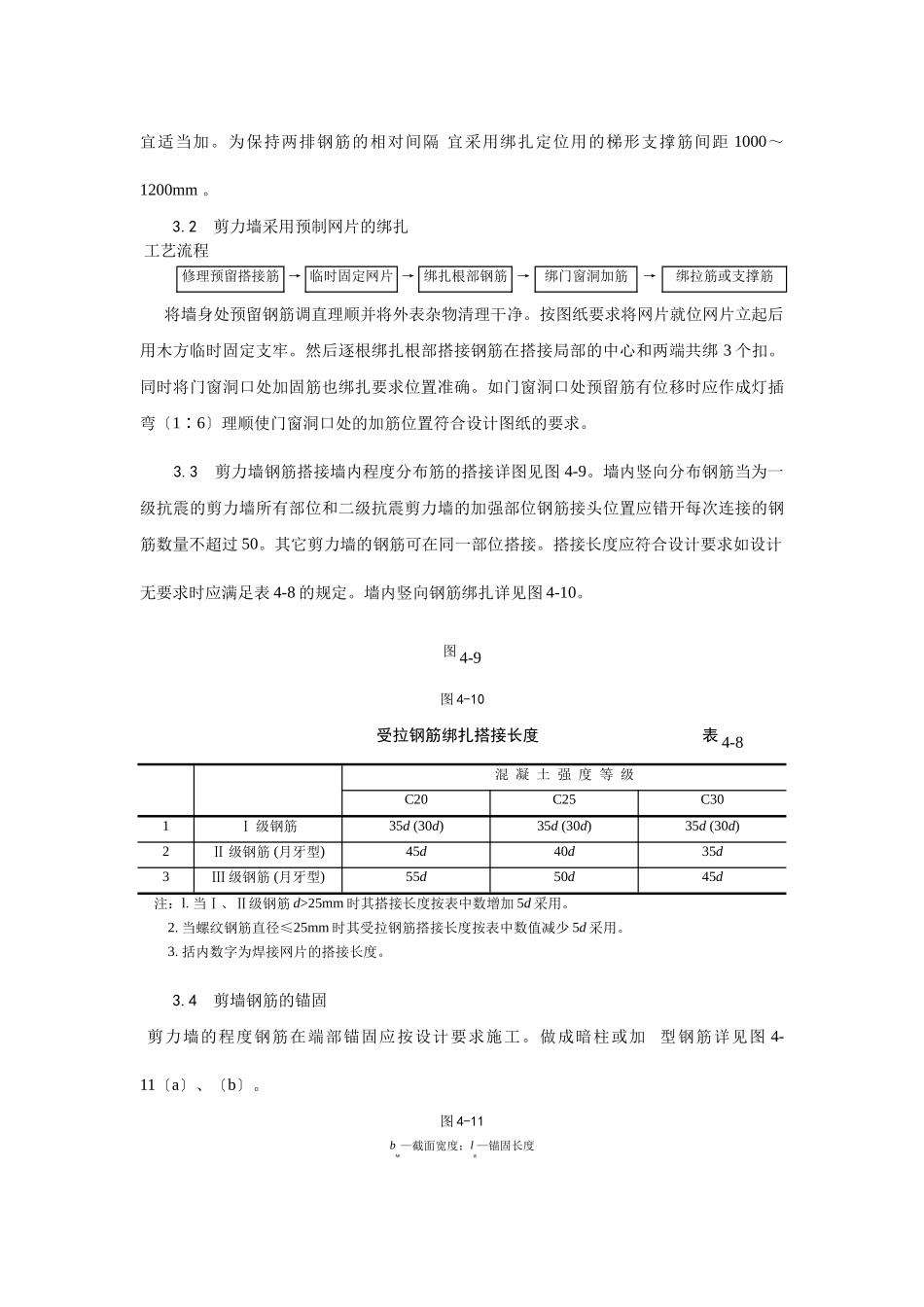

剪力墙构造大模板墙体钢筋绑扎1范围本工艺适用于外板内模外砖内模、全现浇大模板等构造形式的墙体钢筋绑扎工程。2施工准备2.1材料及主要机具：成型钢筋或网片：根据设计图纸要求的规格尺寸预先加工成型钢筋或点焊网片。拉筋和支撑筋：采用双层钢筋网片时在两片钢筋间应绑拉筋和支撑筋以便固定上下左右钢筋间的间隔。见图4-8〔a〕、〔b〕。拉结筋如图4-8〔a〕所示l为两网片之间的间隔绑扎时纵横间距不大于700mm。但这种形式的拉结筋只起到拉而不能起撑的作用。为了保证墙体双层网片正确位置采用梯形支撑筋如图4-8〔b〕。梯形支撑筋是用两根竖筋〔用墙体竖筋同直径同高度〕与程度筋焊成梯形绑在墙体两排钢筋之间起到撑的作用间距1200mm左右。图中H为墙体竖筋高度h为墙体横筋间距c等于混凝土墙体厚减去保护层。铁丝：可采用20～22铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕。控制混凝土保护层用的砂浆垫块、塑料卡。工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。图4-8〔ａ〕拉结筋；〔ｂ〕梯形支撑筋2.2作业条件检查钢筋的出厂合格证按规定作力学性能复试当加工过程生脆断等特殊情况还需作化学成分检验；网片应有加工厂出厂合格证钢筋应无老锈及油污。钢筋或点焊网片应按现场施工平面图中指定位置堆放网片立放时需有支架平放时应垫平垫木应上下对正吊装时应使用网片架吊装。钢筋外外表如有铁锈时应在绑扎前去除干净锈蚀严重侵蚀断面的钢筋不得使用。检查网片的几何尺寸、规格、数量及点焊质量等合格前方可使用。外砖内模工程必须砌完外墙。应将绑扎钢筋地点清理干净。弹好墙身、洞口位置线并将预留钢筋处的松散混凝土剔凿干净。3操作工艺3.l剪力墙钢筋现场绑扎：工艺流程：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋将墙身处预留钢筋调直理顺并将外表砂浆等杂物清理干净。先立2～4根竖筋并划好横筋分档标志然后于下部及齐胸处绑两根横筋固定好位置并在横筋上划好分档标志然后绑其余竖筋最后绑其余横筋。双排钢筋之间应绑拉筋拉筋直径不小于φ6间距不大于600mm剪力墙底部加强部位的拉筋宜适当加。为保持两排钢筋的相对间隔宜采用绑扎定位用的梯形支撑筋间距1000～1200mm。3.2剪力墙采用预制网片的绑扎工艺流程修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋将墙身处预留钢筋调直理顺并将外表杂物清理干净。按图纸要求将网片就位网片立起后用木方临时固定支牢。然后逐根绑扎根部搭接钢筋在搭接局部的中心和两端共绑3个扣。同时将门窗洞口处加固筋也绑扎要求位置准确。如门窗洞口处预留筋有位移时应作成灯插弯〔1∶6〕理顺使门窗洞口处的加筋位置符合设计图纸的要求。3.3剪力墙钢筋搭接墙内程度分布筋的搭接详图见图4-9。墙内竖向分布钢筋当为一级抗震的剪力墙所有部位和二级抗震剪力墙的加强部位钢筋接头位置应错开每次连接的钢筋数量不超过50。其它剪力墙的钢筋可在同一部位搭接。搭接长度应符合设计要求如设计无要求时应满足表4-8的规定。墙内竖向钢筋绑扎详见图4-10。图4-9图4-10受拉钢筋绑扎搭接长度表4-8混凝土强度等级C20C25C301Ⅰ级钢筋35d(30d)35d(30d)35d(30d)2Ⅱ级钢筋(月牙型)45d40d35d3Ⅲ级钢筋(月牙型)55d50d45d注：l.当Ⅰ、Ⅱ级钢筋d>25mm时其搭接长度按表中数增加5d采用。2.当螺纹钢筋直径≤25mm时其受拉钢筋搭接长度按表中数值减少5d采用。3.括内数字为焊接网片的搭接长度。3.4剪墙钢筋的锚固剪力墙的程度钢筋在端部锚固应按设计要求施工。做成暗柱或加型钢筋详见图4-11〔a〕、〔b〕。图4-11bw—截面宽度；la—锚固长度剪力墙的程度钢筋在“丁〞字节点及转角节点的绑扎锚固详见图4-12、图4-13。图4-12图4-13剪力墙的连梁上下程度钢筋伸入墙内长度e′不能小于设计要求详见图4-14〔a〕、〔b〕。剪力墙的连梁沿梁全长的箍筋构造要符合设计要求在建筑物的顶层连梁伸入墙体的钢筋长度范围内应设置间距不小于150mrn的构造箍筋详见图4-15。剪力墙洞口周围应绑扎补强钢筋其锚固长度应符合设计要求。3.5剪力墙钢筋与预制外墙板连接：外墙板安装就位后将本层剪力墙边柱竖筋插入预制外墙板侧面钢筋套环内竖筋插入外墙板套...
