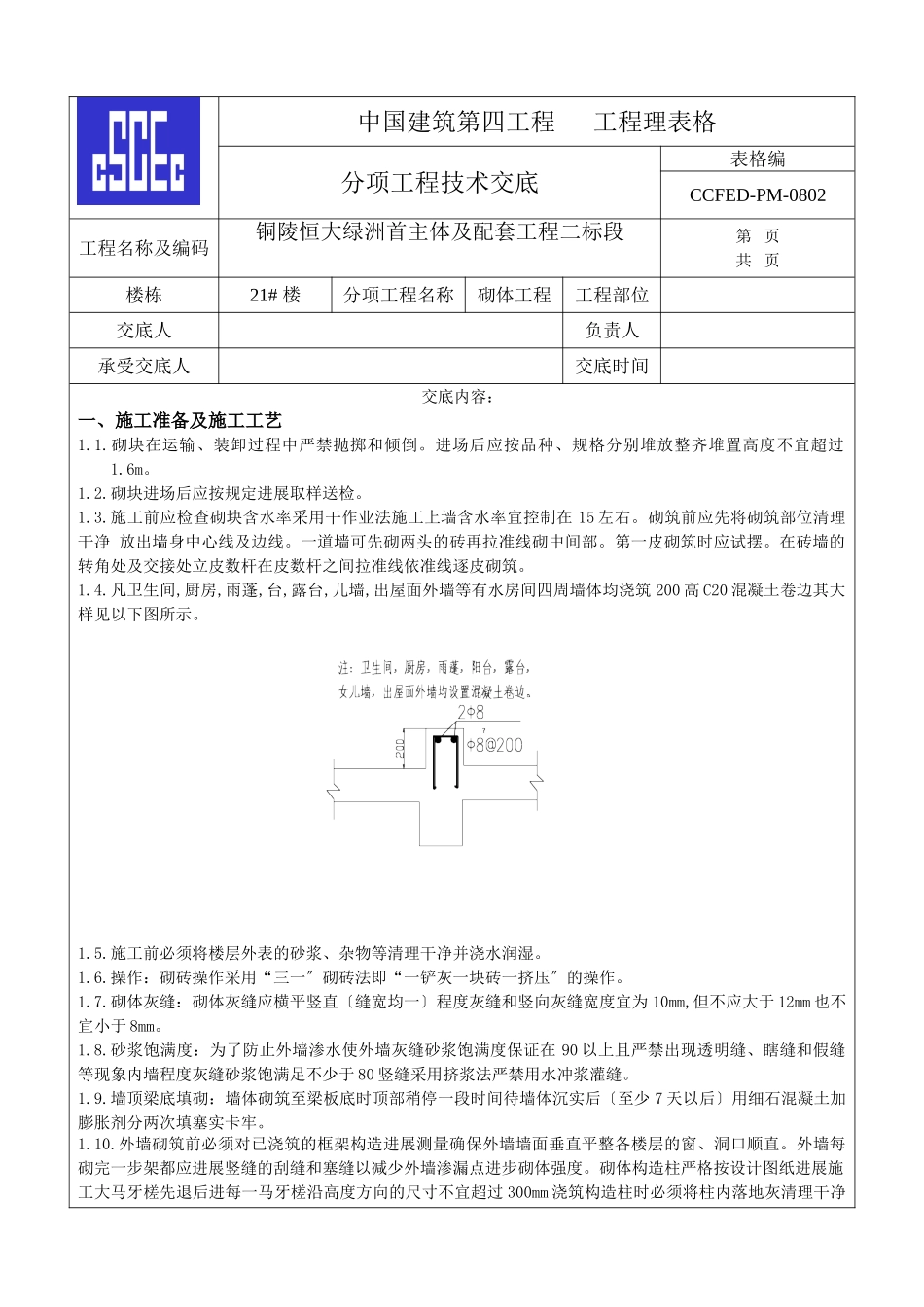

中国建筑第四工程工程理表格分项工程技术交底表格编CCFED-PM-0802工程名称及编码铜陵恒大绿洲首主体及配套工程二标段第页共页楼栋21#楼分项工程名称砌体工程工程部位交底人负责人承受交底人交底时间交底内容：一、施工准备及施工工艺1.1.砌块在运输、装卸过程中严禁抛掷和倾倒。进场后应按品种、规格分别堆放整齐堆置高度不宜超过1.6m。1.2.砌块进场后应按规定进展取样送检。1.3.施工前应检查砌块含水率采用干作业法施工上墙含水率宜控制在15左右。砌筑前应先将砌筑部位清理干净放出墙身中心线及边线。一道墙可先砌两头的砖再拉准线砌中间部。第一皮砌筑时应试摆。在砖墙的转角处及交接处立皮数杆在皮数杆之间拉准线依准线逐皮砌筑。1.4.凡卫生间,厨房,雨蓬,台,露台,儿墙,出屋面外墙等有水房间四周墙体均浇筑200高C20混凝土卷边其大样见以下图所示。1.5.施工前必须将楼层外表的砂浆、杂物等清理干净并浇水润湿。1.6.操作：砌砖操作采用“三一〞砌砖法即“一铲灰一块砖一挤压〞的操作。1.7.砌体灰缝：砌体灰缝应横平竖直〔缝宽均一〕程度灰缝和竖向灰缝宽度宜为10mm,但不应大于12mm也不宜小于8mm。1.8.砂浆饱满度：为了防止外墙渗水使外墙灰缝砂浆饱满度保证在90以上且严禁出现透明缝、瞎缝和假缝等现象内墙程度灰缝砂浆饱满足不少于80竖缝采用挤浆法严禁用水冲浆灌缝。1.9.墙顶梁底填砌：墙体砌筑至梁板底时顶部稍停一段时间待墙体沉实后〔至少7天以后〕用细石混凝土加膨胀剂分两次填塞实卡牢。1.10.外墙砌筑前必须对已浇筑的框架构造进展测量确保外墙墙面垂直平整各楼层的窗、洞口顺直。外墙每砌完一步架都应进展竖缝的刮缝和塞缝以减少外墙渗漏点进步砌体强度。砌体构造柱严格按设计图纸进展施工大马牙槎先退后进每一马牙槎沿高度方向的尺寸不宜超过300mm浇筑构造柱时必须将柱内落地灰清理干净并洒水充分潮湿。1.11.外墙窗台下第一和第二皮砌体的程度灰缝内应通长增设主筋2Φ6、分布筋Φ6@150焊接网片；墙体外墙窗台处设置现浇钢筋混凝土带C20砼截面为300×100高内配3φ6程度拉筋两端各锚入墙体600φ8@200。1.12.砌体与构造柱、混凝土柱或墙交接处应按每两皮砌块即不大于600mm的高度设置2Φ6拉结筋伸入砌体内长度应不小于1000mm拉结筋末端应有90°弯钩。拉结筋必须放在灰缝内不得漏放。1.13.砌块砌筑时应错缝搭接搭接长度不应小于砌块长度的1/3竖向通缝不得大于2皮。1.14.门垛、门窗框两侧墙垛宽度小于360mm的严禁使用砌块补砌应采用混凝土浇筑。1.15.墙高度大于4M应在墙高度中部设置通长的钢筋砼圈梁圈梁截面为墙宽×300配纵筋4根二级10箍筋Φ6@200。柱施工时预埋4Φ10与圈梁筋焊接圈梁遇过梁时分别按较大者设置。电梯井圈梁按电梯图纸施工。墙高大于等于3.0m时设置厚度为120mm与墙体同宽的砼腰梁内配纵筋为4根二级10箍筋Φ6@200。1.16.建筑外墙的角和阴角、大洞口两侧电梯间四角〔无柱、砼墙时〕、平墙悬挑端部墙长超过层高2倍时墙长中部以及沿内外墙不大于3M屋顶儿墙每隔约3M左右设置一根构造柱。柱截面为墙宽×200配纵筋4根二级10箍筋Φ6@200。在上下层梁相应位置各预留4根二级12钢筋与构造柱纵筋相连。构造柱与砌体墙交接处应设墙体拉筋500高设置一道施工时应先砌墙后浇筑构造柱。1.17.在两种材料交接处采用300宽的1mm厚10*10mm的网格布加强带进展处理。以防止不同材料交接粉刷开裂搭接宽度每侧≥250mm。1.18.墙体底部砌筑200高普通小砌块。门窗洞两侧砌体应按塑钢、铝合金等门窗框安装固定要求的位置砌入与砌块等高、宽的C20混凝土预制块宜用塑料锚栓或其它连接件固定门窗框其间隙应用聚氨酯发泡材料和耐候建筑胶填塞封牢。1.19.砌体洞顶按下表采用钢筋混凝土过梁：①、过梁长=La+2×a〔见图一〕②、洞顶离梁底间隔小于混凝土过梁时过梁与梁整浇〔见图二〕。③、当洞口侧边离柱〔砼墙〕边缺乏a柱〔砼墙〕施工时在过梁纵筋相应位置预埋连接钢筋。过梁表注：空心砌块外墙窗台处设置现浇钢筋混凝土带截面为墙厚×60内配2Φ10程度拉筋Φ6@200〔两端各伸入墙内各240〕。二、施工考前须知2.1.在墙上留置临时施工洞口其侧边离交接处墙面不应小于500mm洞口净宽度不应超过1m。临时施...
