十一届MDV杰出设计奖重庆某酒店暖通设计计算说明书VIP免费

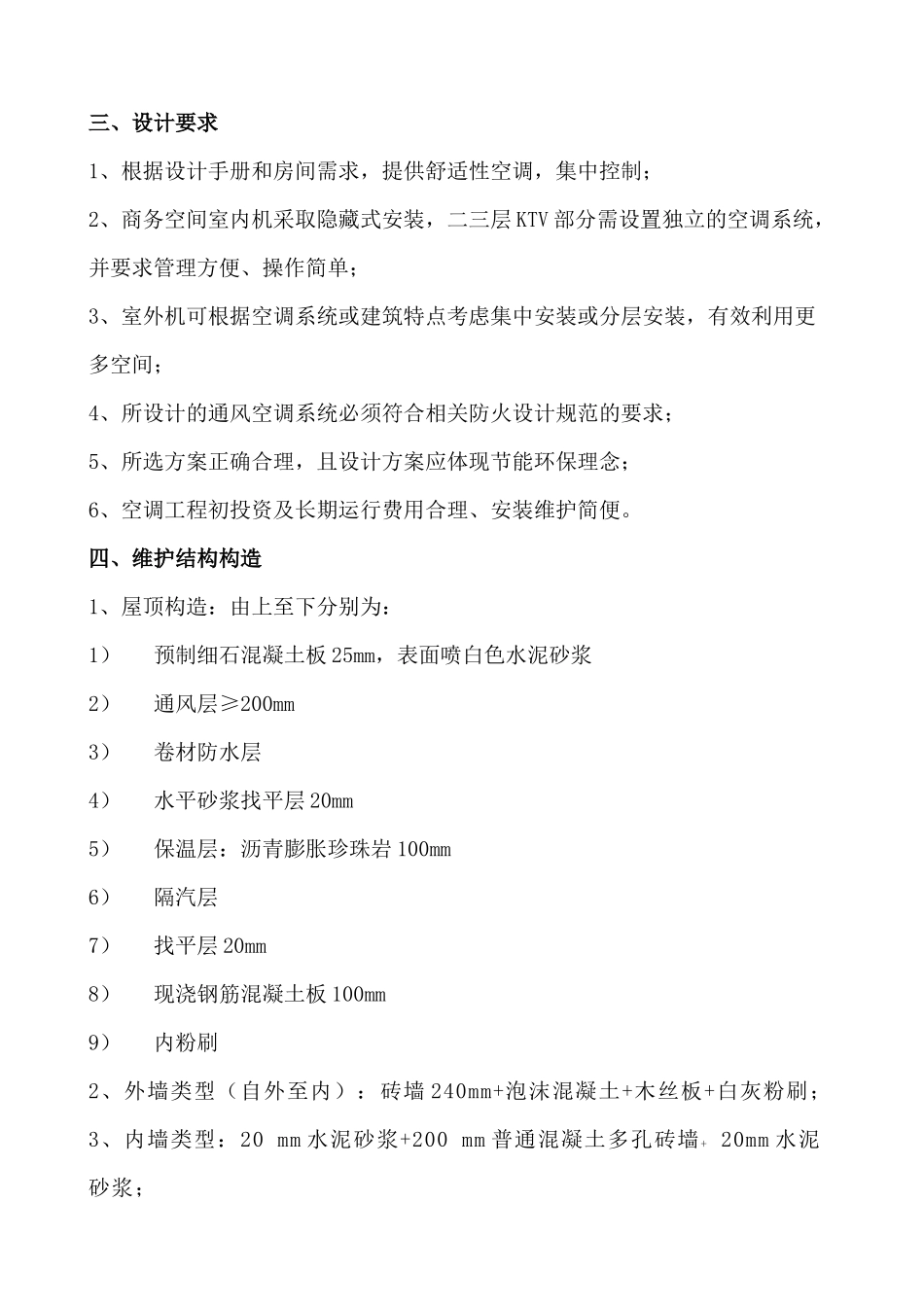

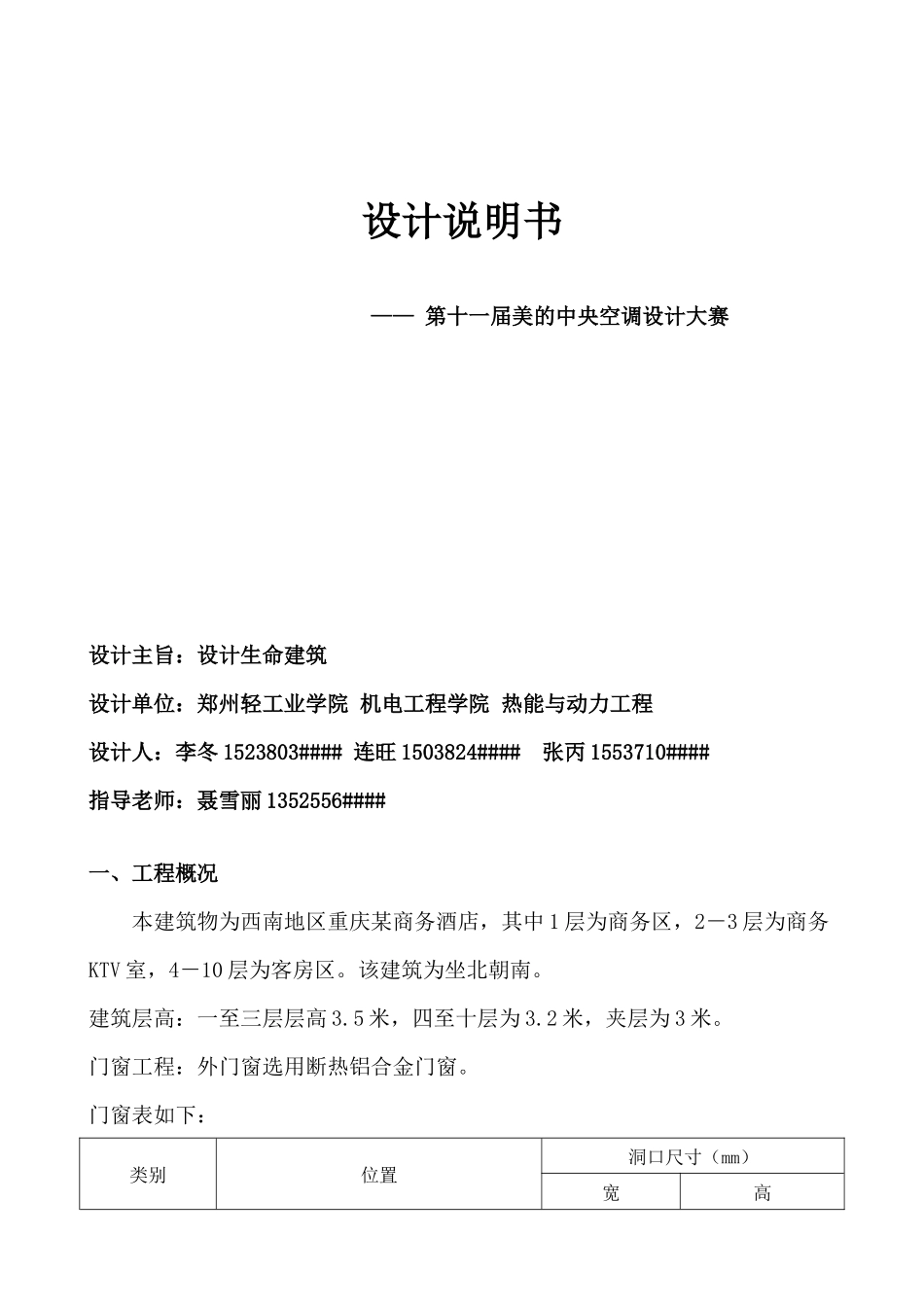

设计说明书——第十一届美的中央空调设计大赛设计主旨：设计生命建筑设计单位：郑州轻工业学院机电工程学院热能与动力工程设计人：李冬1523803####连旺1503824####张丙1553710####指导老师：聂雪丽1352556####一、工程概况本建筑物为西南地区重庆某商务酒店，其中1层为商务区，2－3层为商务KTV室，4－10层为客房区。该建筑为坐北朝南。建筑层高：一至三层层高3.5米，四至十层为3.2米，夹层为3米。门窗工程：外门窗选用断热铝合金门窗。门窗表如下：类别位置洞口尺寸（mm）宽高窗C-118002100C-59002100C-4、C-615002100门旋转门见平面图2700其它门见平面图21001、窗采用塑钢窗,未特别注明时，窗台高均为900mm，宽见平面图；2、卫生间门窗玻璃均采用磨砂玻璃。二、设计依据1、《民用建筑供暖通风与空气调节设计规范（GB50736—2012）》2、《多联机空调系统技术规程（JGJ174-2010）》3、《采暖通风与空气调节设计规范》（GB50019-2003）；4、《建筑设计防火设计规范》（GB50016-2006）；5、《公共建筑节能设计标准》（GB50189-2005）;6、全国民用建筑工程设计技术措施-节能专篇-暖通空调·动力分册（2007）；7、全国民用建筑工程设计技术措施-暖通空调·动力分册（2009）；8、《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）；9、《高层建筑防火排烟设计规范》10、《2008四川省居住建筑节能设计标准强制性条文》11、《多联机空调系统工程技术规程》（JGJ-174-2010）12、《通风与空调工程施工质量验收》（GB50243-2002）；13、《建筑给水排水设计规范-2009修订版》；14、甲方提出的任务书及建筑作业图纸；15、相关专业技术措施等。三、设计要求1、根据设计手册和房间需求，提供舒适性空调，集中控制；2、商务空间室内机采取隐藏式安装，二三层KTV部分需设置独立的空调系统，并要求管理方便、操作简单；3、室外机可根据空调系统或建筑特点考虑集中安装或分层安装，有效利用更多空间；4、所设计的通风空调系统必须符合相关防火设计规范的要求；5、所选方案正确合理，且设计方案应体现节能环保理念；6、空调工程初投资及长期运行费用合理、安装维护简便。四、维护结构构造1、屋顶构造：由上至下分别为：1）预制细石混凝土板25mm，表面喷白色水泥砂浆2）通风层≥200mm3）卷材防水层4）水平砂浆找平层20mm5）保温层：沥青膨胀珍珠岩100mm6）隔汽层7）找平层20mm8）现浇钢筋混凝土板100mm9）内粉刷2、外墙类型（自外至内）：砖墙240mm+泡沫混凝土+木丝板+白灰粉刷；3、内墙类型：20mm水泥砂浆+200mm普通混凝土多孔砖墙+20mm水泥砂浆；4、楼板材料：水泥砂浆20mm+钢筋混凝土100mm+水泥砂浆20mm；5、外窗类型：为双层5mm外窗，普通玻璃，窗框为金属，玻璃比例为80%；内遮阳，窗帘为深绿色；6、外门系列：节能外门详细做法：松木云杉热流方向垂直木纹25mm7、内门系列：木框双层玻璃门详细做法：平板玻璃6mm+热流水平10mm+平板玻璃10mm8、玻璃幕墙：断然铝合金低辐射中空玻璃详细做法：12mm平板玻璃+8mm热流水平+12mm平板玻璃9、卫生间门窗玻璃均采用磨砂玻璃，地面热阻1.34m2K/W。围护结构屋顶外墙内墙楼板内门外门卫生间门窗玻璃幕墙地面K/W/（m2·K）0.540.92.073.0272.53.04.73.0090.746五、设计范围设计范围包括多联式空调机系统设计、新风系统设计、排风系统设计、热水系统。六、设计参数表6-1.夏季室外参数夏季空调室外干球温度℃夏季空调室外湿球温度℃夏季空调日平均温度35.5026.532.3夏季室外平均风速（m/s)夏季空调大气透明度等级夏季大气压(Pa)1.5596380表6-2.冬季室外参数备注：根据《民用建筑供暖通风与空气调节设计规范（GB50736—2012）》表6-3.室内参数室内设计参数房间类型室内温度湿度新风量风速夏季大厅2840%15≤0.2办公室2450%30≤0.2餐厅2450%20≤0.2KTV2450%30≤0.2客房2450%30≤0.2会议室2450%30≤0.2冬季大厅1840%15≤0.2办公室2050%30≤0.2餐厅2050%20≤0.2KTV2050%30≤0.2客房2050%30≤0.2会议室2050%30≤0.2七、制冷系统1、负荷计算表7-1-1一层k-1-1冷负荷计算书_简略表楼楼层房间工程负荷最大值时刻(16点)的各项负荷值室外采暖温度℃室外空调计算温度℃...
