某六层酒店框架结构计算书设计和实现 土木工程管理专业

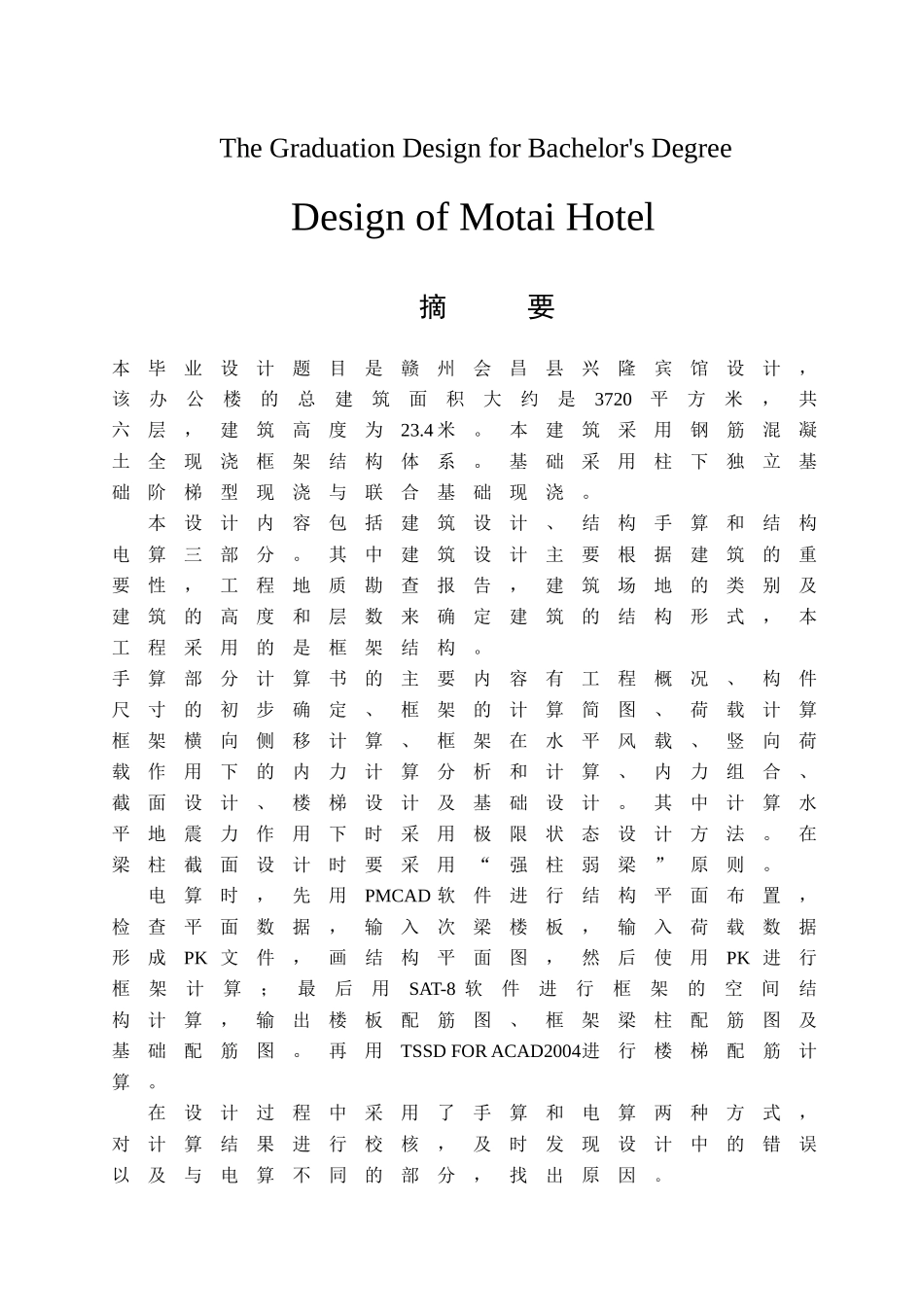

The Graduation Design for Bachelor's DegreeDesign of Motai Hotel 摘 要本毕业设计题目是赣州会昌县兴隆宾馆设计，该办公楼的总建筑面积大约是3720平方米，共六层，建筑高度为23.4 米。本建筑采用钢筋混凝土全现浇框架结构体系。基础采用柱下独立基础阶梯型现浇与联合基础现浇。 本设计内容包括建筑设计、结构手算和结构电算三部分。其中建筑设计主要根据建筑的重要性，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构。手算部分计算书的主要内容有工程概况、构件尺寸的初步确定、框架的计算简图、荷载计算框架横向侧移计算、框架在水平风载、竖向荷载作用下的内力计算分析和计算、内力组合、截面设计、楼梯设计及基础设计。其中计算水平地震力作用下时采用极限状态设计方法。在梁柱截面设计时要采用“强柱弱梁”原则。 电算时，先用PMCAD 软件进行结构平面布置，检查平面数据，输入次梁楼板，输入荷载数据形成PK 文件，画结构平面图，然后使用PK 进行框架计算；最后用SAT-8 软件进行框架的空间结构计算，输出楼板配筋图、框架梁柱配筋图及基础配筋图。再用TSSD FOR ACAD2004进行楼梯配筋计算。 在设计过程中采用了手算和电算两种方式，对计算结果进行校核，及时发现设计中的错误以及与电算不同的部分，找出原因。关键词：毕业设计；宾馆设计；框架结构；内力组合；截面设计- 设 计 任 务 书建筑设计部分一、设计题目《自助式宾馆设计》二、设计目的通过毕业设计，培养学生具有综合运用所学的理论知识去解决实际问题的能力，使学生养成严谨、求实、创新的科学作风，培养学生调查研究、查阅资料、综合分析的能力， 为今后从事工程实际设计打下基础。三、设计条件本次设计的任务是在秦皇岛地区建一处宾。秦皇岛位于河北省东北部，最大冻土厚度为 0.85 米，室外年最低温度为-21.5°C，年最高温度为 33°C—33.6°C；主导风向：以西南风为盛行风，全年平均风速为 4.5m/s，最大风速为 18 m/s，基本风压为 0.4kpa，基本雪压为 0.25 kpa；冬季起止时间为11 月 15 日—3 月 15 日；夏季起止时间为 7 月 1 日—8 月 31 日。本设计所用建筑场地地势平坦，有上下水及供热管道。四、设计要求1、学生宿舍区与其他功能区既要分区明确又要联系方便，并应合理地组织交通路线，结合现有地形、朝向、道路、绿化、相邻建筑及环境来设计本单体建筑。合理组织宿舍...
