佛山某项目预应力混凝土管桩（锤击）工程监理实施细则VIP免费

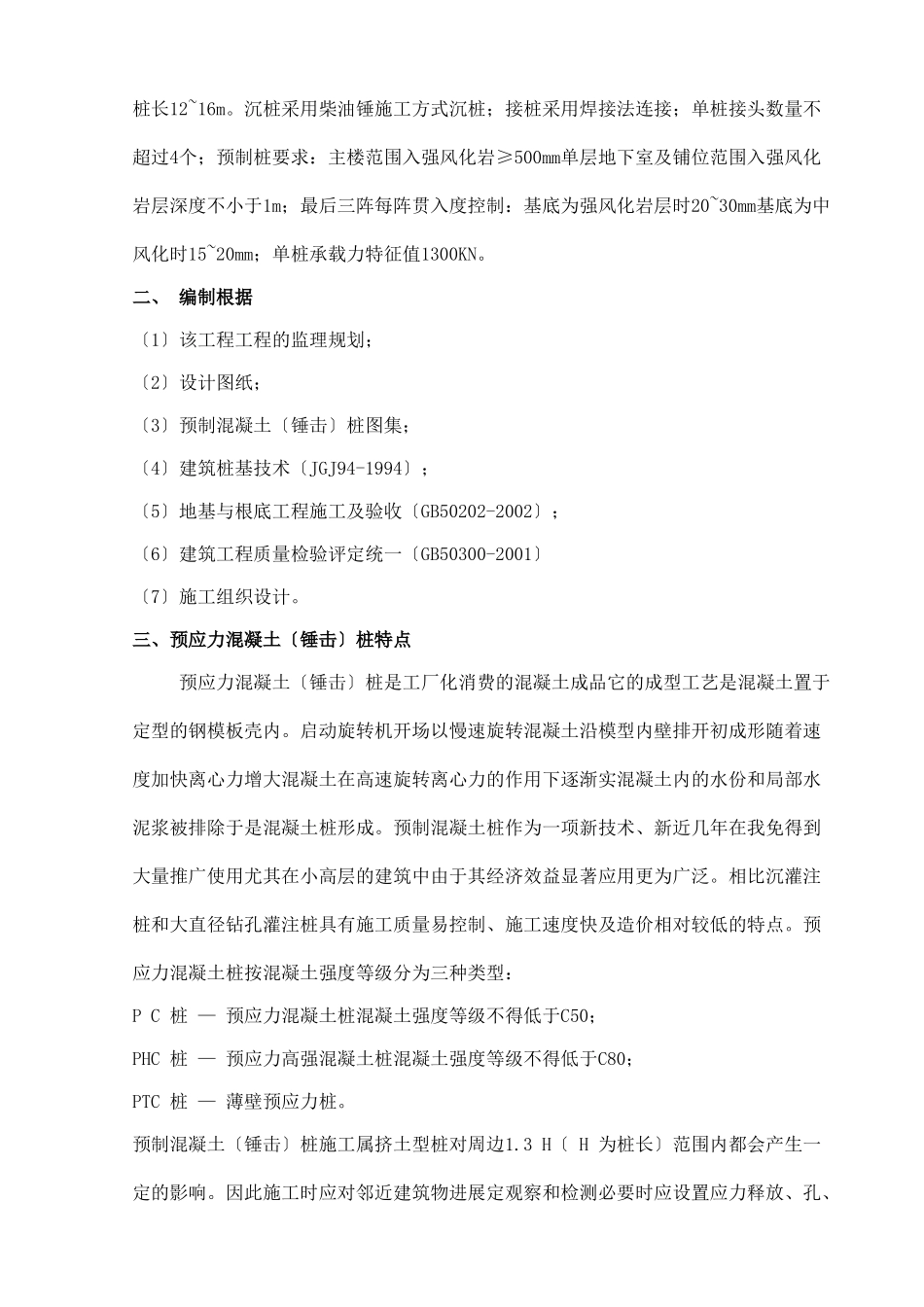

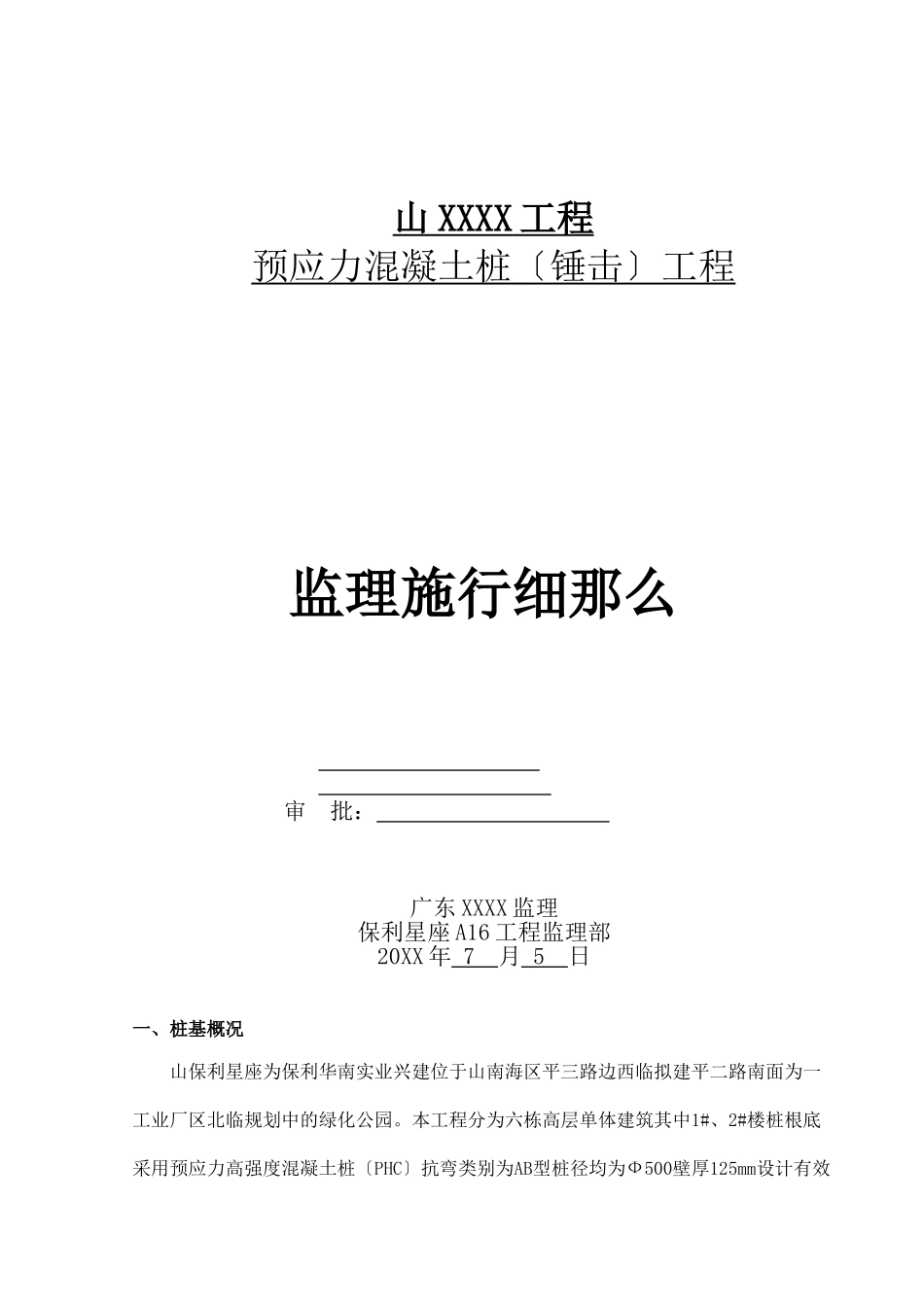

山XXXX工程预应力混凝土桩〔锤击〕工程监理施行细那么审批：广东XXXX监理保利星座A16工程监理部20XX年7月5日一、桩基概况山保利星座为保利华南实业兴建位于山南海区平三路边西临拟建平二路南面为一工业厂区北临规划中的绿化公园。本工程分为六栋高层单体建筑其中1#、2#楼桩根底采用预应力高强度混凝土桩〔PHC〕抗弯类别为AB型桩径均为Ф500壁厚125mm设计有效桩长12~16m。沉桩采用柴油锤施工方式沉桩；接桩采用焊接法连接；单桩接头数量不超过4个；预制桩要求：主楼范围入强风化岩≥500mm单层地下室及铺位范围入强风化岩层深度不小于1m；最后三阵每阵贯入度控制：基底为强风化岩层时20~30mm基底为中风化时15~20mm；单桩承载力特征值1300KN。二、编制根据〔1〕该工程工程的监理规划；〔2〕设计图纸；〔3〕预制混凝土〔锤击〕桩图集；〔4〕建筑桩基技术〔JGJ94-1994〕；〔5〕地基与根底工程施工及验收〔GB50202-2002〕；〔6〕建筑工程质量检验评定统一〔GB50300-2001〕〔7〕施工组织设计。三、预应力混凝土〔锤击〕桩特点预应力混凝土〔锤击〕桩是工厂化消费的混凝土成品它的成型工艺是混凝土置于定型的钢模板壳内。启动旋转机开场以慢速旋转混凝土沿模型内壁排开初成形随着速度加快离心力增大混凝土在高速旋转离心力的作用下逐渐实混凝土内的水份和局部水泥浆被排除于是混凝土桩形成。预制混凝土桩作为一项新技术、新近几年在我免得到大量推广使用尤其在小高层的建筑中由于其经济效益显著应用更为广泛。相比沉灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。预应力混凝土桩按混凝土强度等级分为三种类型：PC桩—预应力混凝土桩混凝土强度等级不得低于C50；PHC桩—预应力高强混凝土桩混凝土强度等级不得低于C80；PTC桩—薄壁预应力桩。预制混凝土〔锤击〕桩施工属挤土型桩对周边1.3H〔H为桩长〕范围内都会产生一定的影响。因此施工时应对邻近建筑物进展定观察和检测必要时应设置应力释放、孔、防挤沟等措施确保周边建筑物的平安。四、监理工作流程五、监理工作的控制要点及措施因桩受力类型的不同控制参数的侧重点有异故监理组织人员在桩施工前应充分理解设计意图严格掌握重要的技术参数并认真作好书面记录。做到每根桩心中有底、书面有录、条理清楚。〔一〕事前控制1.成品桩检查〔1〕进入现场拟用的桩必须附齐质量证明。内容有：出厂合格证、钢材、水泥质保资料〔复印件〕、砂子氯离子含量检测、混凝土试块抗压试验等。〔2〕外观质量检查：桩长、桩径、壁厚、桩端板垂直度内外壁有无露筋、有无蜂窝、麻面、外表裂缝、桩套箍凹陷程度及桩身上的合格章是否齐全等等。假设合同中规定N．问题N．通过监理申请桩位测量检验监理复核桩机定位监理复核监理原始记录桩机移位N设备、仪器报验证明、原材料合格证、检验桩的品质等级还应按等级进展区分验收。2.桩位测量放样由于桩施工速度较快可将一天拟打的桩进展一次报验和复核复核完毕监理人员应在报验单上签认。复核时应认真、仔细查对图纸及时发现图纸或放样错误如有不符应会同设计、建立解决问题并附上书面变更资料。定位用的竹签长度不宜小于40cm宽度不宜大于1cm安插结实确保桩位准确。3.桩机定位控制桩机就位后应控制其平整度和垂直度垂直度采用2台J2经纬仪90°正交控制平整度可用程度尺检测。4.打桩顺序为减轻对邻近已完桩基的破坏和桩入土后互相挤压应选择正确的打桩顺序。打桩顺序应该根据邻近建筑物的构造情况、地质情况、桩距大小、布桩系数、桩的规格及入土深度等综合考虑同时又要兼顾施工方便。该工程周边环境条件比拟有利原那么上应从根底的中间位置开场向四周推进同时要加强位移观测必要时对打桩速度进展限制或采取设置应力释放孔、应力释放沟等措施。〔二〕事中控制1.桩身垂直度控制在施工过程中应经常检测桩身的垂直度采用2台J2经纬仪90°正交控制倾斜度的偏向不得大于倾斜角正切的15〔倾斜角系桩的纵向中心线与铅垂线间交角〕。第一节桩入土时应边打边观测垂直度随时进展调整。但一般在入土4m以上时不再进展调整以保护桩身。2.接桩质量控制接桩焊接须二人对称操作接桩至少分二次焊接完成第一皮...
