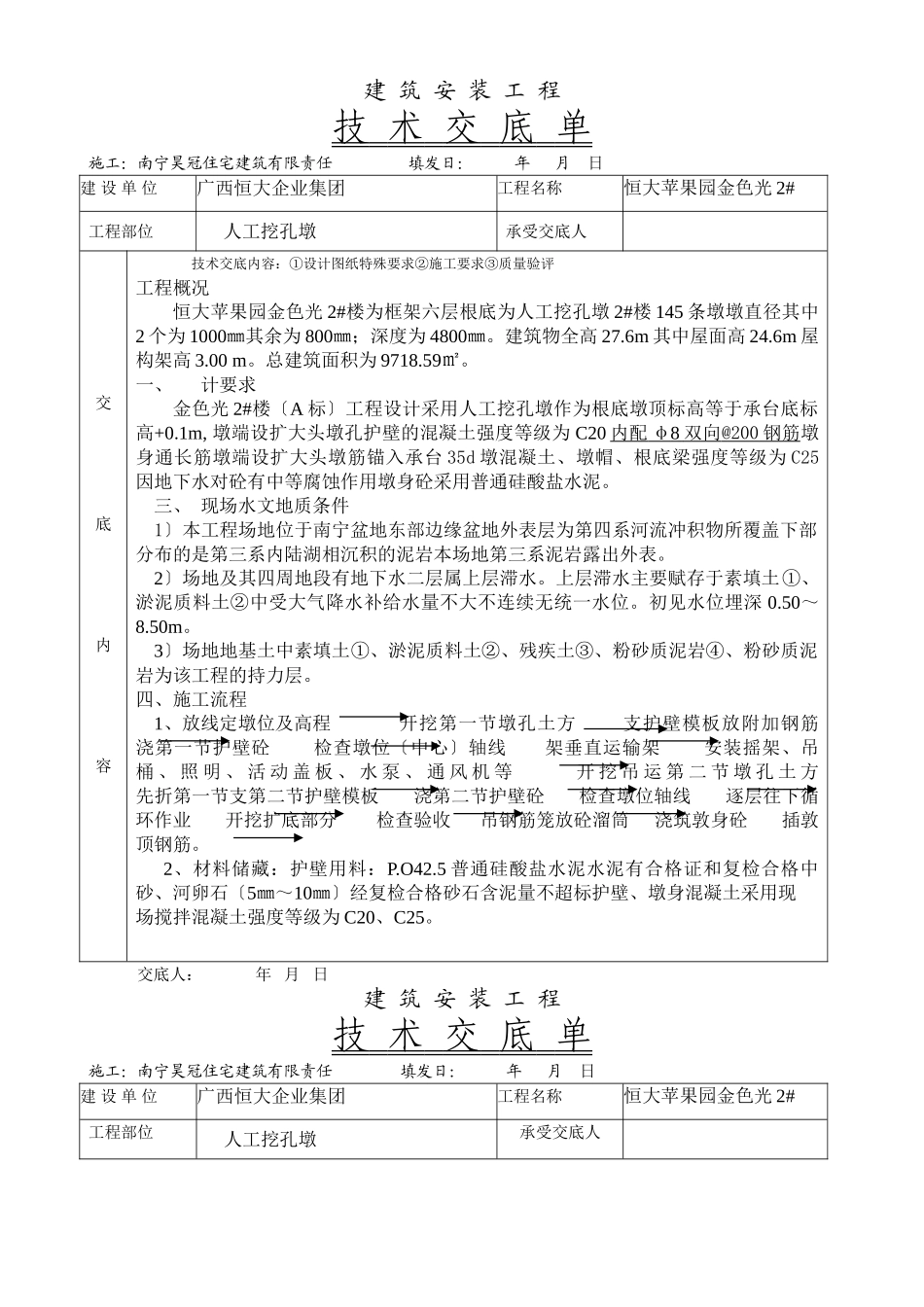

人工挖孔墩技术交底单_第1页
1/49

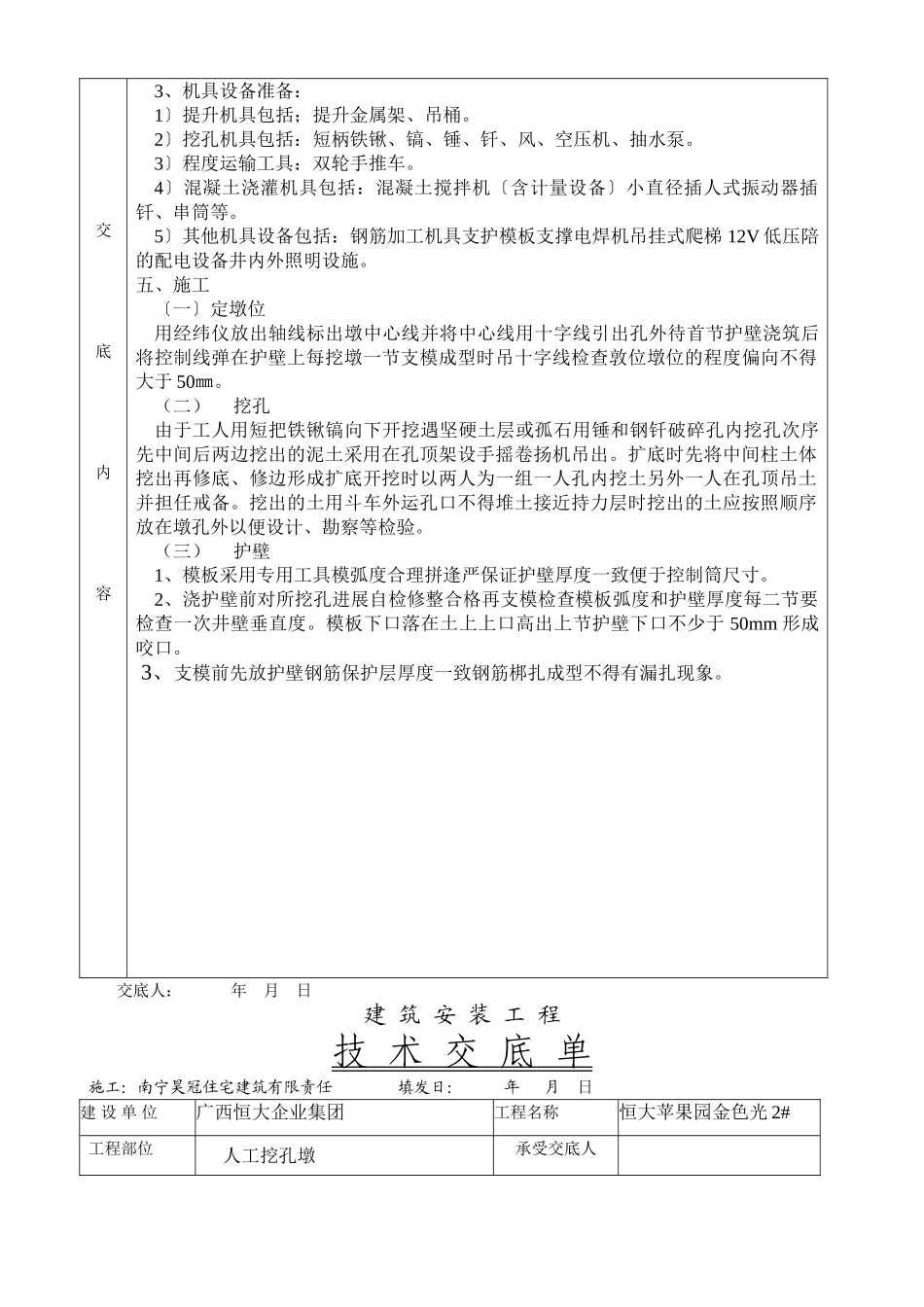

人工挖孔墩技术交底单_第2页
2/49

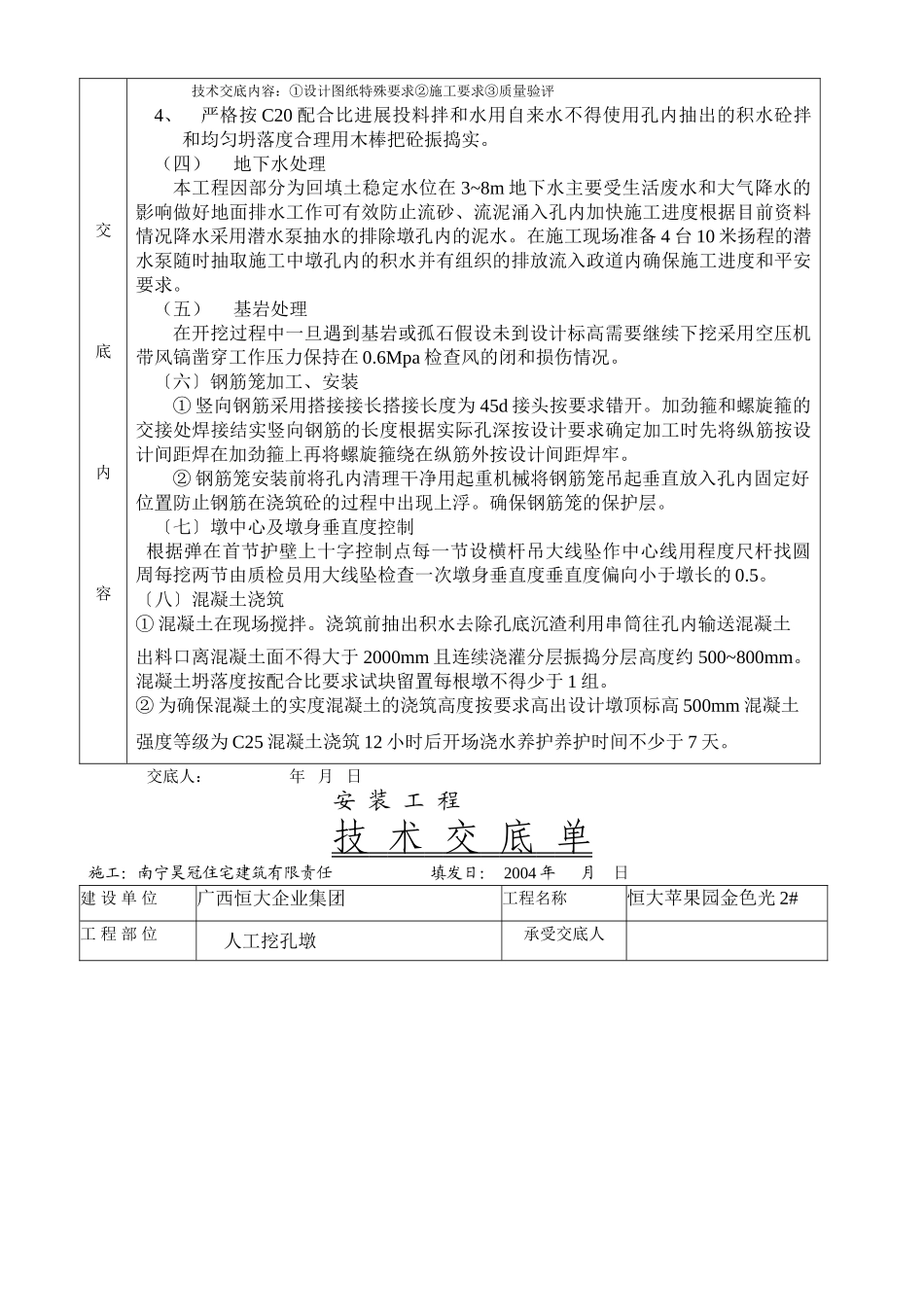

人工挖孔墩技术交底单_第3页
3/49
建筑安装工程技术交底单施工:南宁昊冠住宅建筑有限责任填发日:年月日建设单位广西恒大企业集团工程名称恒大苹果园金色光2#工程部位人工挖孔墩承受交底人交底内容技术交底内容:①设计图纸特殊要求②施工要求③质量验评工程概况恒大苹果园金色光2#楼为框架六层根底为人工挖孔墩2#楼145条墩墩直径其中2个为1000㎜其余为800㎜;深度为4800㎜。建筑物全高27.6m其中屋面高24.6m屋构架高3.00m。总建筑面积为9718.59㎡。一、计要求金色光2#楼〔A标〕工程设计采用人工挖孔墩作为根底墩顶标高等于承台底标高+0.1m,墩端设扩大头墩孔护壁的混凝土强度等级为C20内配φ8双向@200钢筋墩身通长筋墩端设扩大头墩筋锚入承台35d墩混凝土、墩帽、根底梁强度等级为C25因地下水对砼有中等腐蚀作用墩身砼采用普通硅酸盐水泥。三、现场水文地质条件1〕本工程场地位于南宁盆地东部边缘盆地外表层为第四系河流冲积物所覆盖下部分布的是第三系内陆湖相沉积的泥岩本场地第三系泥岩露出外表。2〕场地及其四周地段有地下水二层属上层滞水。上层滞水主要赋存于素填土①、淤泥质料土②中受大气降水补给水量不大不连续无统一水位。初见水位埋深0.50~8.50m。3〕场地地基土中素填土①、淤泥质料土②、残疾土③、粉砂质泥岩④、粉砂质泥岩为该工程的持力层。四、施工流程1、放线定墩位及高程开挖第一节墩孔土方支护壁模板放附加钢筋浇第一节护壁砼检查墩位〔中心〕轴线架垂直运输架安装摇架、吊桶、照明、活动盖板、水泵、通风机等开挖吊运第二节墩孔土方先折第一节支第二节护壁模板浇第二节护壁砼检查墩位轴线逐层往下循环作业开挖扩底部分检查验收吊钢筋笼放砼溜筒浇筑敦身砼插敦顶钢筋。2、材料储藏:护壁用料:P.O42.5普通硅酸盐水泥水泥有合格证和复检合格中砂、河卵石〔5㎜~10㎜〕经复检合格砂石含泥量不超标护壁、墩身混凝土采用现场搅拌混凝土强度等级为C20、C25。交底人:年月日建筑安装工程技术交底单施工:南宁昊冠住宅建筑有限责任填发日:年月日建设单位广西恒大企业集团工程名称恒大苹果园金色光2#工程部位人工挖孔墩承受交底人交底内容3、机具设备准备:1〕提升机具包括;提升金属架、吊桶。2〕挖孔机具包括:短柄铁锹、镐、锤、钎、风、空压机、抽水泵。3〕程度运输工具:双轮手推车。4〕混凝土浇灌机具包括:混凝土搅拌机〔含计量设备〕小直径插人式振动器插钎、串筒等。5〕其他机具设备包括:钢筋加工机具支护模板支撑电焊机吊挂式爬梯12V低压陪的配电设备井内外照明设施。五、施工〔一〕定墩位用经纬仪放出轴线标出墩中心线并将中心线用十字线引出孔外待首节护壁浇筑后将控制线弹在护壁上每挖墩一节支模成型时吊十字线检查敦位墩位的程度偏向不得大于50㎜。(二)挖孔由于工人用短把铁锹镐向下开挖遇坚硬土层或孤石用锤和钢钎破碎孔内挖孔次序先中间后两边挖出的泥土采用在孔顶架设手摇卷扬机吊出。扩底时先将中间柱土体挖出再修底、修边形成扩底开挖时以两人为一组一人孔内挖土另外一人在孔顶吊土并担任戒备。挖出的土用斗车外运孔口不得堆土接近持力层时挖出的土应按照顺序放在墩孔外以便设计、勘察等检验。(三)护壁1、模板采用专用工具模弧度合理拼逢严保证护壁厚度一致便于控制筒尺寸。2、浇护壁前对所挖孔进展自检修整合格再支模检查模板弧度和护壁厚度每二节要检查一次井壁垂直度。模板下口落在土上上口高出上节护壁下口不少于50mm形成咬口。3、支模前先放护壁钢筋保护层厚度一致钢筋梆扎成型不得有漏扎现象。交底人:年月日建筑安装工程技术交底单施工:南宁昊冠住宅建筑有限责任填发日:年月日建设单位广西恒大企业集团工程名称恒大苹果园金色光2#工程部位人工挖孔墩承受交底人交底内容技术交底内容:①设计图纸特殊要求②施工要求③质量验评4、严格按C20配合比进展投料拌和水用自来水不得使用孔内抽出的积水砼拌和均匀坍落度合理用木棒把砼振捣实。(四)地下水处理本工程因部分为回填土稳定水位在3~8m地下水主要受生活废水和大气降水的影响做好地面排水工作可有效防止流砂、流泥涌入孔内加快施工进度根据目前资料情况降水采用潜水泵抽水的排除墩孔内的泥水。在施工现场准备4台10米...
