剪力墙结构大模板墙体钢筋绑扎工艺标准（408-96）VIP免费

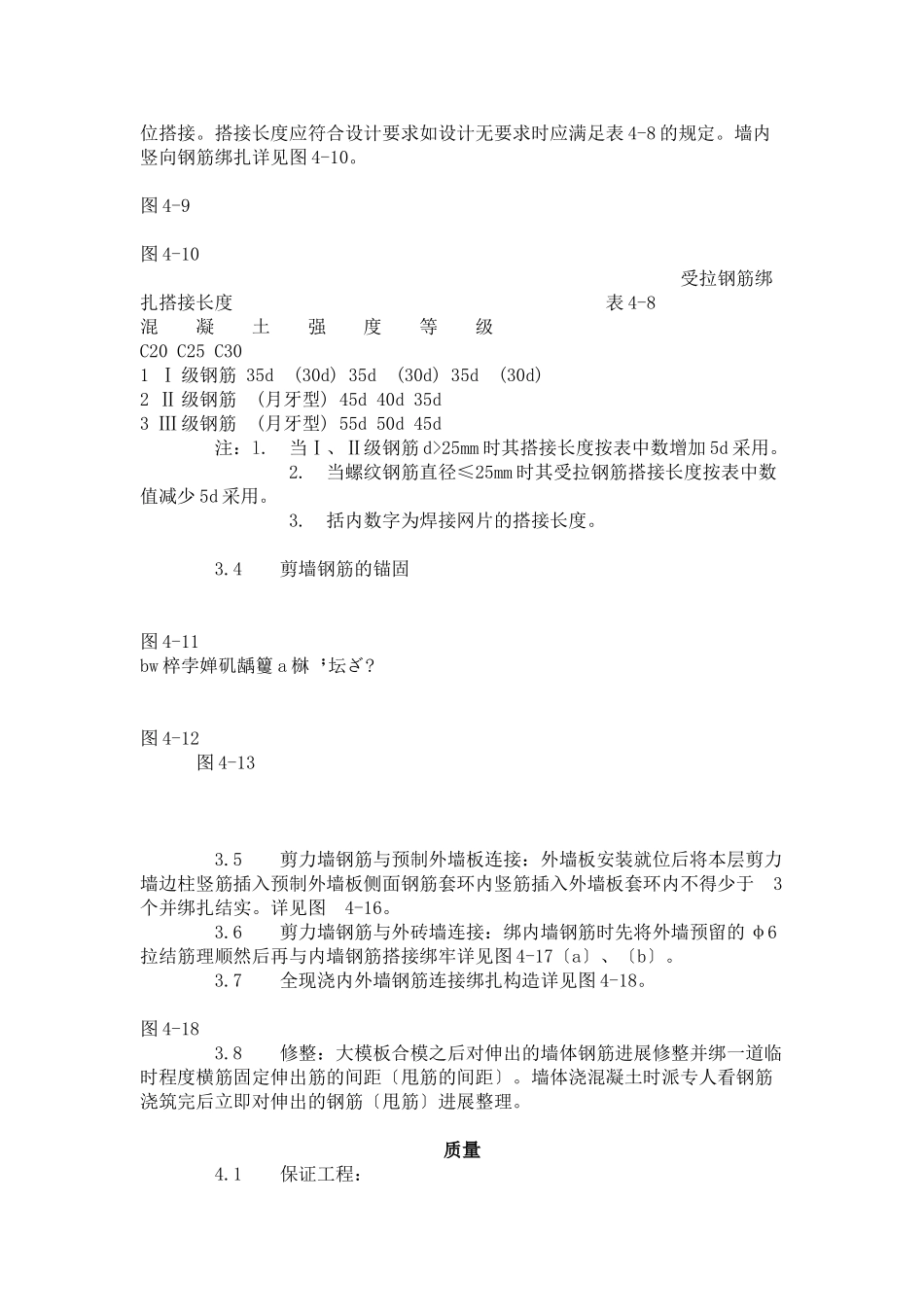

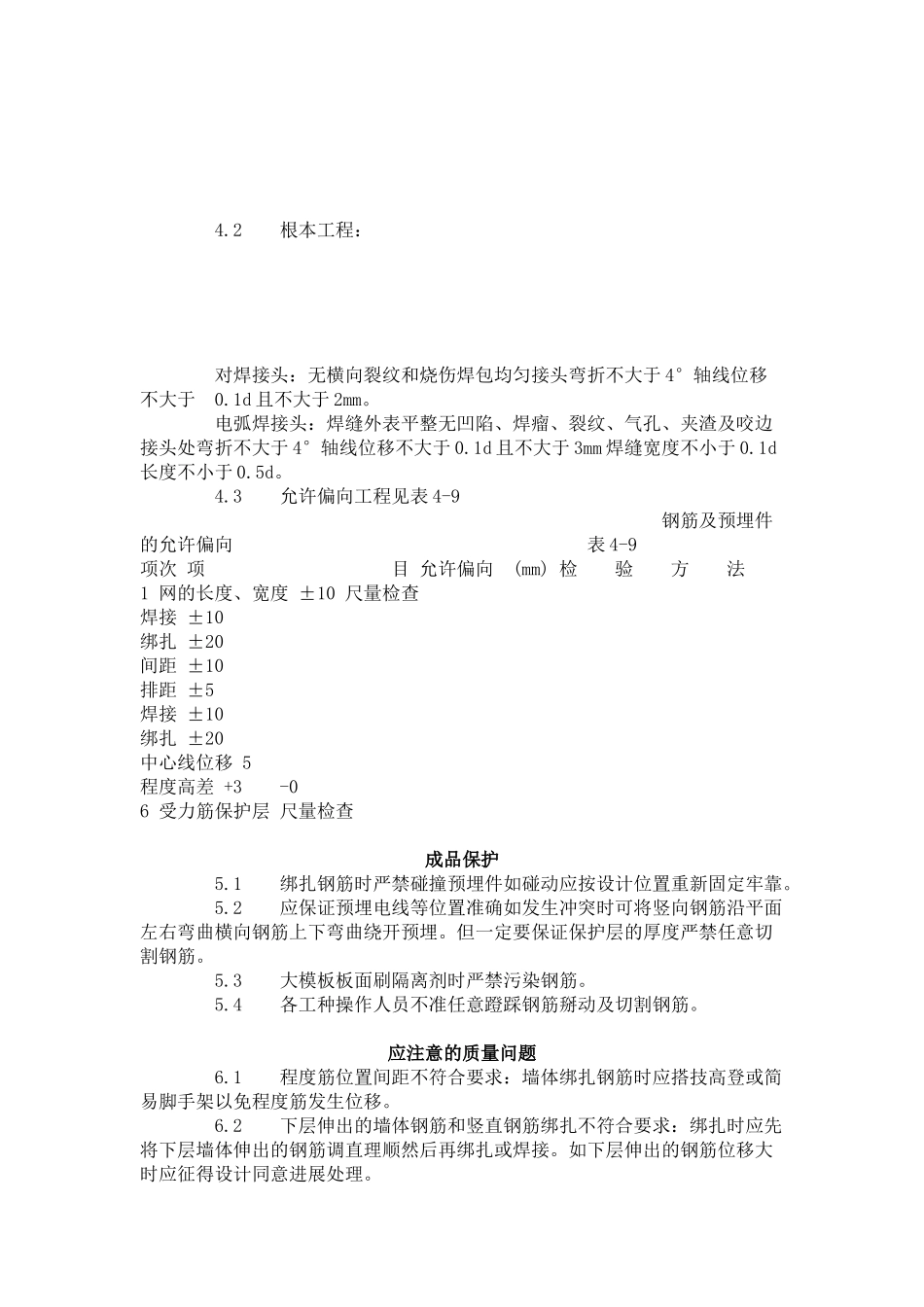

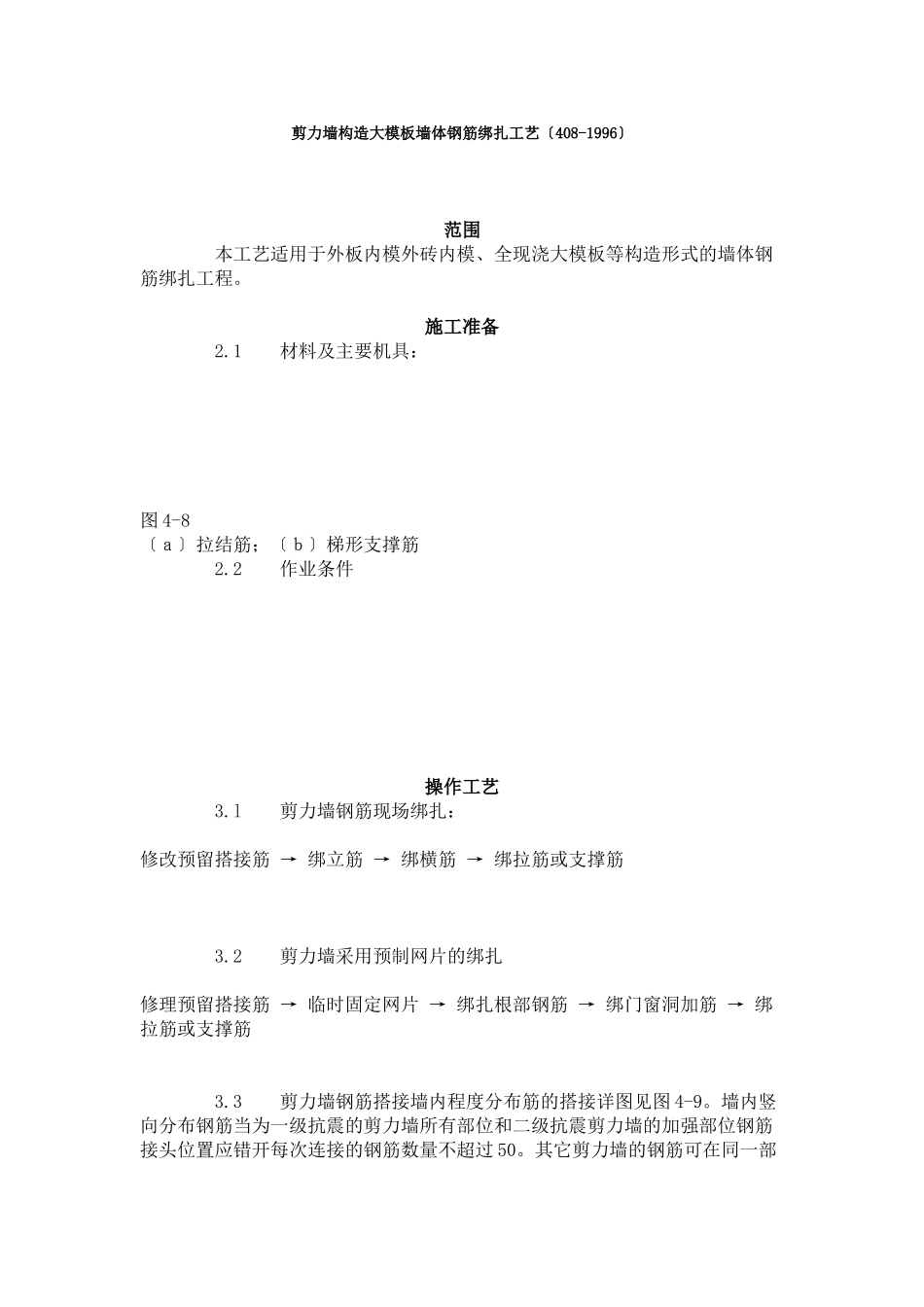

剪力墙构造大模板墙体钢筋绑扎工艺〔408-1996〕范围本工艺适用于外板内模外砖内模、全现浇大模板等构造形式的墙体钢筋绑扎工程。施工准备2.1材料及主要机具：图4-8〔ａ〕拉结筋；〔ｂ〕梯形支撑筋2.2作业条件操作工艺3.l剪力墙钢筋现场绑扎：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋3.2剪力墙采用预制网片的绑扎修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋3.3剪力墙钢筋搭接墙内程度分布筋的搭接详图见图4-9。墙内竖向分布钢筋当为一级抗震的剪力墙所有部位和二级抗震剪力墙的加强部位钢筋接头位置应错开每次连接的钢筋数量不超过50。其它剪力墙的钢筋可在同一部位搭接。搭接长度应符合设计要求如设计无要求时应满足表4-8的规定。墙内竖向钢筋绑扎详见图4-10。图4-9图4-10受拉钢筋绑扎搭接长度表4-8混凝土强度等级C20C25C301Ⅰ级钢筋35d(30d)35d(30d)35d(30d)2Ⅱ级钢筋(月牙型)45d40d35d3Ⅲ级钢筋(月牙型)55d50d45d注：l.当Ⅰ、Ⅱ级钢筋d>25mm时其搭接长度按表中数增加5d采用。2.当螺纹钢筋直径≤25mm时其受拉钢筋搭接长度按表中数值减少5d采用。3.括内数字为焊接网片的搭接长度。3.4剪墙钢筋的锚固图4-11bw椊孛婵矶龋籰a椕坛ざ?图4-12图4-133.5剪力墙钢筋与预制外墙板连接：外墙板安装就位后将本层剪力墙边柱竖筋插入预制外墙板侧面钢筋套环内竖筋插入外墙板套环内不得少于3个并绑扎结实。详见图4-16。3.6剪力墙钢筋与外砖墙连接：绑内墙钢筋时先将外墙预留的φ6拉结筋理顺然后再与内墙钢筋搭接绑牢详见图4-17〔a〕、〔b〕。3.7全现浇内外墙钢筋连接绑扎构造详见图4-18。图4-183.8修整：大模板合模之后对伸出的墙体钢筋进展修整并绑一道临时程度横筋固定伸出筋的间距〔甩筋的间距〕。墙体浇混凝土时派专人看钢筋浇筑完后立即对伸出的钢筋〔甩筋〕进展整理。质量4.1保证工程：4.2根本工程：对焊接头：无横向裂纹和烧伤焊包均匀接头弯折不大于4°轴线位移不大于0.1d且不大于2mm。电弧焊接头：焊缝外表平整无凹陷、焊瘤、裂纹、气孔、夹渣及咬边接头处弯折不大于4°轴线位移不大于0.1d且不大于3mm焊缝宽度不小于0.1d长度不小于0.5d。4.3允许偏向工程见表4-9钢筋及预埋件的允许偏向表4-9项次项目允许偏向(mm)检验方法1网的长度、宽度±10尺量检查焊接±10绑扎±20间距±10排距±5焊接±10绑扎±20中心线位移5程度高差+3-06受力筋保护层尺量检查成品保护5.1绑扎钢筋时严禁碰撞预埋件如碰动应按设计位置重新固定牢靠。5.2应保证预埋电线等位置准确如发生冲突时可将竖向钢筋沿平面左右弯曲横向钢筋上下弯曲绕开预埋。但一定要保证保护层的厚度严禁任意切割钢筋。5.3大模板板面刷隔离剂时严禁污染钢筋。5.4各工种操作人员不准任意蹬踩钢筋掰动及切割钢筋。应注意的质量问题6.1程度筋位置间距不符合要求：墙体绑扎钢筋时应搭技高登或简易脚手架以免程度筋发生位移。6.2下层伸出的墙体钢筋和竖直钢筋绑扎不符合要求：绑扎时应先将下层墙体伸出的钢筋调直理顺然后再绑扎或焊接。如下层伸出的钢筋位移大时应征得设计同意进展处理。6.3门窗洞口加强筋位置尺寸不符合要求：应在绑扎前根据洞口边线将加强筋位置调整绑扎加强筋时应吊线找正。6.4剪力墙程度筋锚固长度不符合要求：认真学习图纸。在拐角、十字结点、墙端、连梁等部位钢筋的锚固应符合设计要求。质量记录本工艺应具备以下质量记录：7.1钢筋出厂质量证明书或试验单。7.2钢筋力学性能试验。7.3进口钢筋应有化学成分检验和可焊性试验。国产钢筋在加工过程中发生脆断、焊接性能不良或机械性能显著不正常的应有化学成分检验。7.4钢筋焊接试验。7.5焊条、焊剂合格证。7.6成型网片出厂合格证。7.7钢筋隐蔽验收记录。7.8钢筋分项工程质量检验评定资料。
