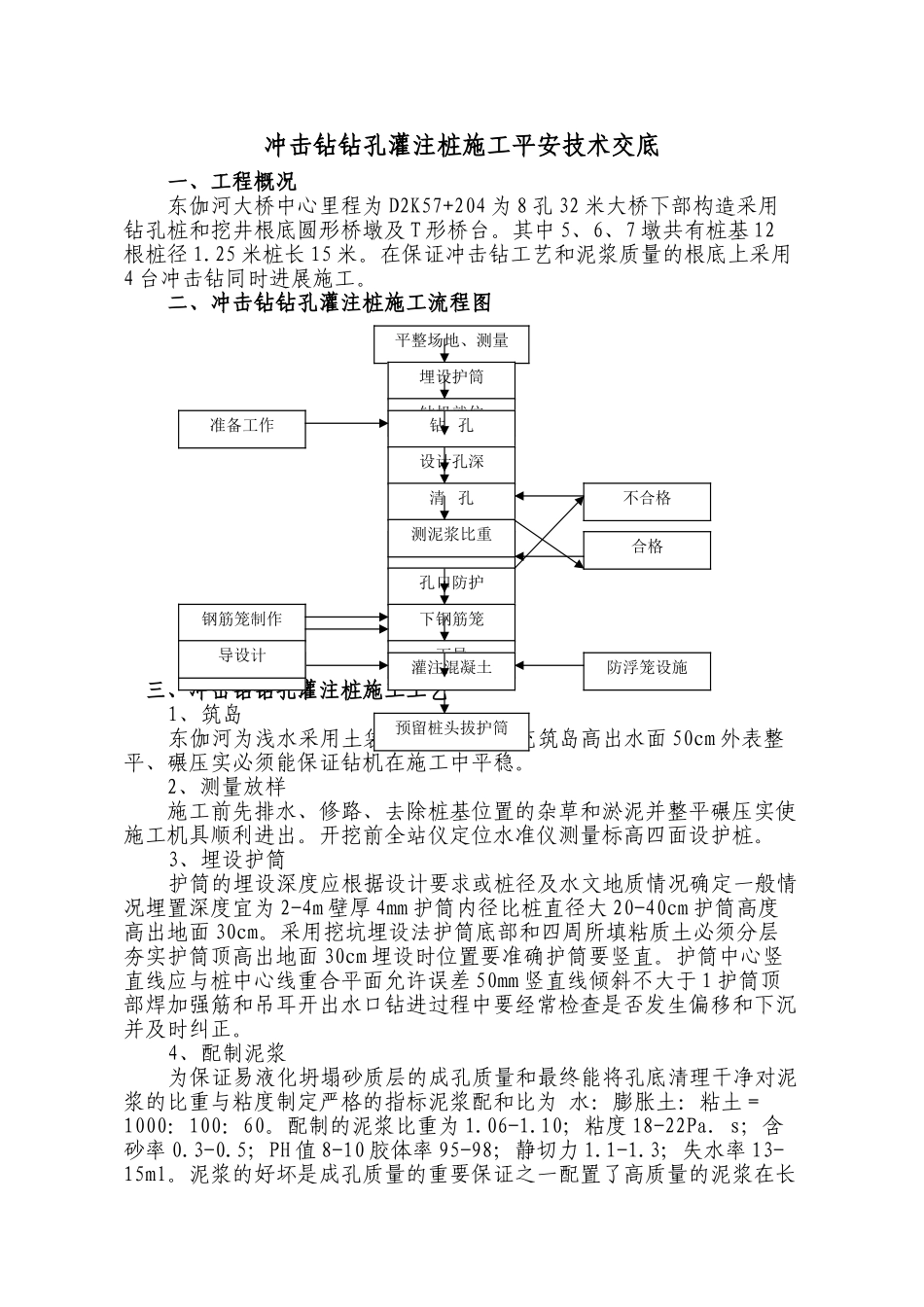

冲击钻钻孔灌注桩施工平安技术交底一、工程概况东伽河大桥中心里程为D2K57+204为8孔32米大桥下部构造采用钻孔桩和挖井根底圆形桥墩及T形桥台。其中5、6、7墩共有桩基12根桩径1.25米桩长15米。在保证冲击钻工艺和泥浆质量的根底上采用4台冲击钻同时进展施工。二、冲击钻钻孔灌注桩施工流程图三、冲击钻钻孔灌注桩施工工艺1、筑岛东伽河为浅水采用土袋围堰普通土填充筑岛高出水面50cm外表整平、碾压实必须能保证钻机在施工中平稳。2、测量放样施工前先排水、修路、去除桩基位置的杂草和淤泥并整平碾压实使施工机具顺利进出。开挖前全站仪定位水准仪测量标高四面设护桩。3、埋设护筒护筒的埋设深度应根据设计要求或桩径及水文地质情况确定一般情况埋置深度宜为2-4m壁厚4mm护筒内径比桩直径大20-40cm护筒高度高出地面30cm。采用挖坑埋设法护筒底部和四周所填粘质土必须分层夯实护筒顶高出地面30cm埋设时位置要准确护筒要竖直。护筒中心竖直线应与桩中心线重合平面允许误差50mm竖直线倾斜不大于1护筒顶部焊加强筋和吊耳开出水口钻进过程中要经常检查是否发生偏移和下沉并及时纠正。4、配制泥浆为保证易液化坍塌砂质层的成孔质量和最终能将孔底清理干净对泥浆的比重与粘度制定严格的指标泥浆配和比为水：膨胀土：粘土＝1000：100：60。配制的泥浆比重为1.06-1.10；粘度18-22Pa．s；含砂率0.3-0.5；PH值8-10胶体率95-98；静切力1.1-1.3；失水率13-15ml。泥浆的好坏是成孔质量的重要保证之一配置了高质量的泥浆在长平整场地、测量埋设护筒钻机就位钻孔设计孔深清孔撤钻机测泥浆比重孔口防护下钢筋笼下导准备工作钢筋笼制作灌注混凝土预留桩头拔护筒提卸导导设计不合格合格防浮笼设施停钻的情况下沉积物很少。此外优质的泥浆可使孔壁形成一层粘性好、度大浸透性差的泥皮这层泥皮可防止孔内泥浆外渗大大减缓孔内水头降低的速度这也是使孔壁稳定的有效措施。5、冲击钻钻孔考前须知⑴、钻机就位前应对钻孔前的各项准备工作进展检查包括主要机具设备的检查和维修钻机就位后应平稳不得产生位移和沉陷开孔的孔位必须准确。⑵、冲锥的钢丝绳同钢护筒中心位置偏向不大于2cm升降锥头时要平稳不得碰撞护壁和孔壁。⑶、钻孔作业必须连续并作钻孔施工记录经常对钻孔泥浆进展检测和试验不符合要求的随时改正注意补充新拌的好泥浆在整个施工过程中泥浆的损失较小水头始终保证在2m左右有效地防止了孔壁坍塌埋钻头的现象发生确保了钻孔桩的成孔质量和成孔速度。⑷、钻进过程中每进3-5米检查钻孔直径和竖直度注意地层变化在地层变化处捞取渣样判明后记入记录表实际开挖地质柱状图并与设计地质剖面图核对。根据实际地层变化采用相应的钻进方式在钻至中层易液化砂层时钻进速度必须放慢以确保成孔质量。6、成孔检测、清孔成孔检测：成孔检测包括孔的中心位置、倾斜度、钻孔底标高、深度、直径、护筒顶标高等。孔的中心位置应在±100mm范围内孔径必须大于设计桩径倾斜度小于1孔深不小于设计规定。7、清孔⑴、成孔检测合格后才可清孔。清孔一般有换浆、抽浆、掏渣、空压机喷射等。东伽河大桥采用空压机喷射采用高压泵向孔底射浆用水下填充导进展空气反循环清孔。喷射压力易保持在0.8-1Mpa使孔底及边角处的钻渣也能随之吸出并注意射浆必须插到孔底射浆的插入深度不到位就会引起喷射塌孔。⑵、清孔指标有孔内泥浆性能指标及沉淀厚度清孔为泥浆比重1.03-1.1沉淀厚度﹤30cm。⑶、钢筋笼安放至设计标高后如泥浆指标及沉淀厚度超出应进展第二次清孔直至到达。8、钢筋笼的制造和安放⑴、钢筋笼的制造：为保证钢筋笼安装的垂直度和安装效率工地采用平地整体胎膜长线法制造。每个钢筋笼在胎膜上一次成形。⑵、钢筋笼的制造除满足设计要求外在骨架处设置控制保护层厚度的垫块竖向间距为2m横向周围不少于4处并在骨架顶端设吊环。⑶、钢筋笼的安放：整个桩采用两段钢筋笼在孔口进展单面邦条焊接头错开1m。骨架下放时注意防止碰撞孔壁放至孔内设计标高后将骨架吊环挂在孔口并临时与护筒口焊接结实。9、下导⑴、下导：东伽河大桥采用φ300mm钢导使用前要进展了水、承压等试验。安装时每个法兰盘必须上好黄油拧紧以防浇筑时出现导...
