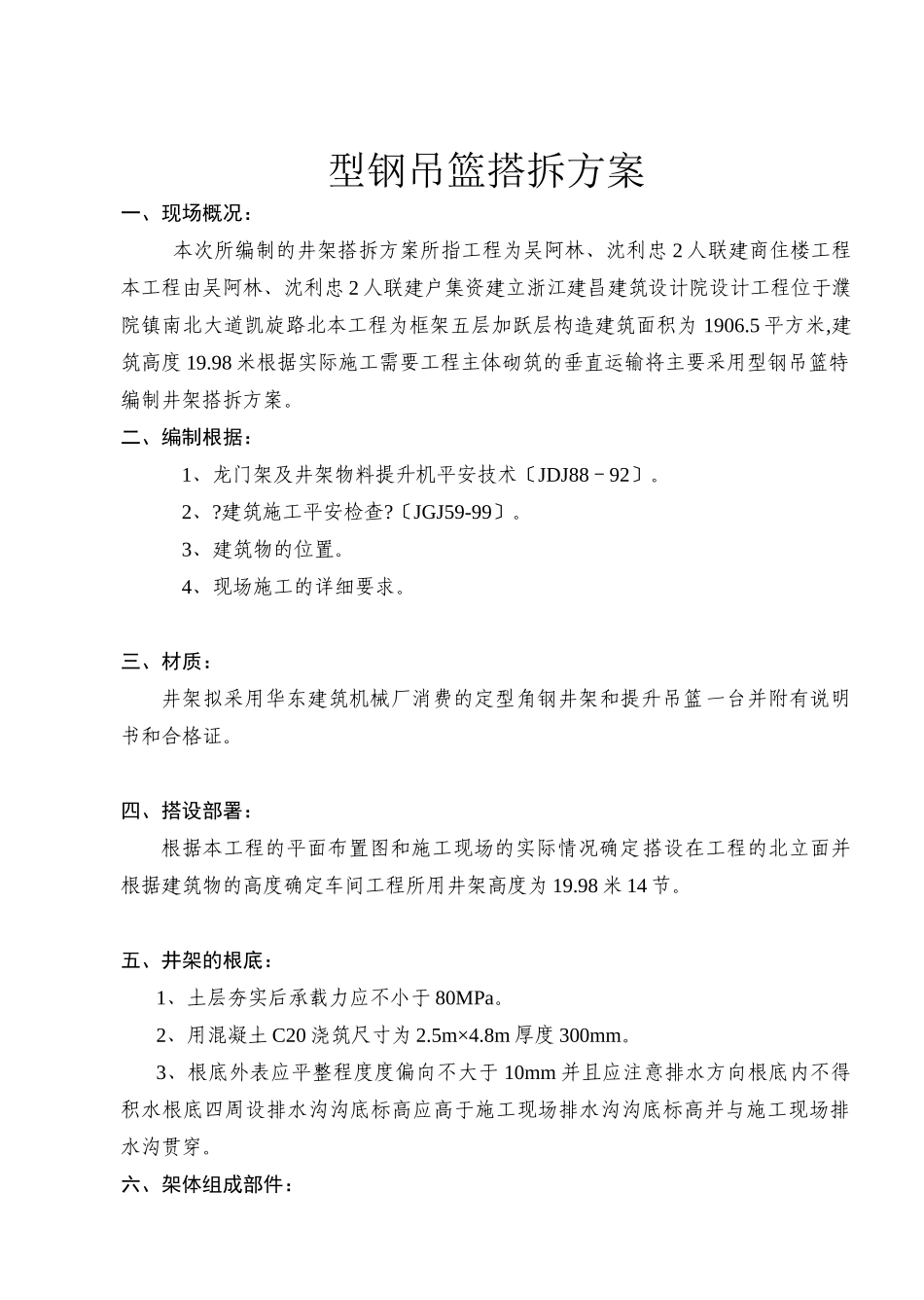

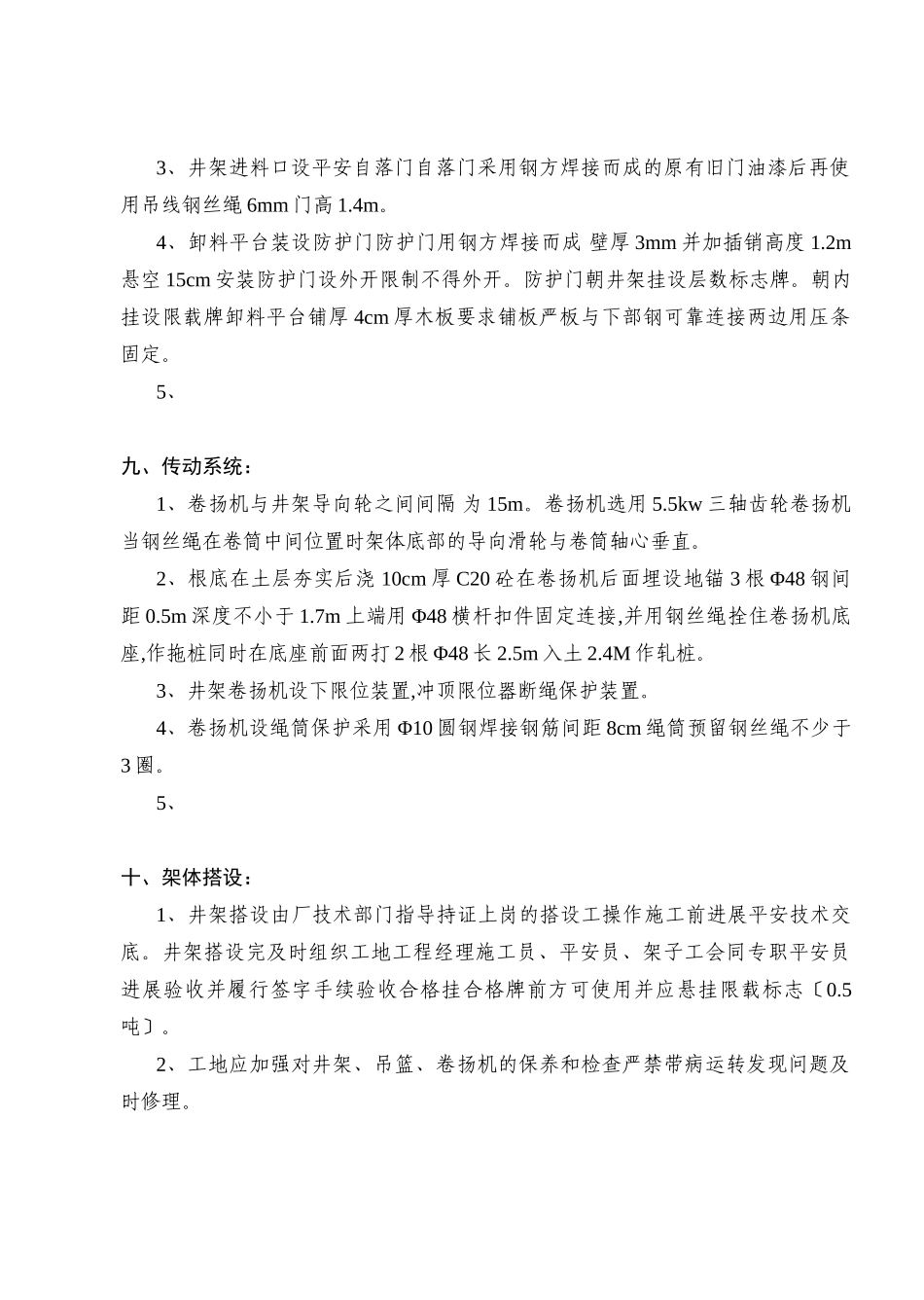

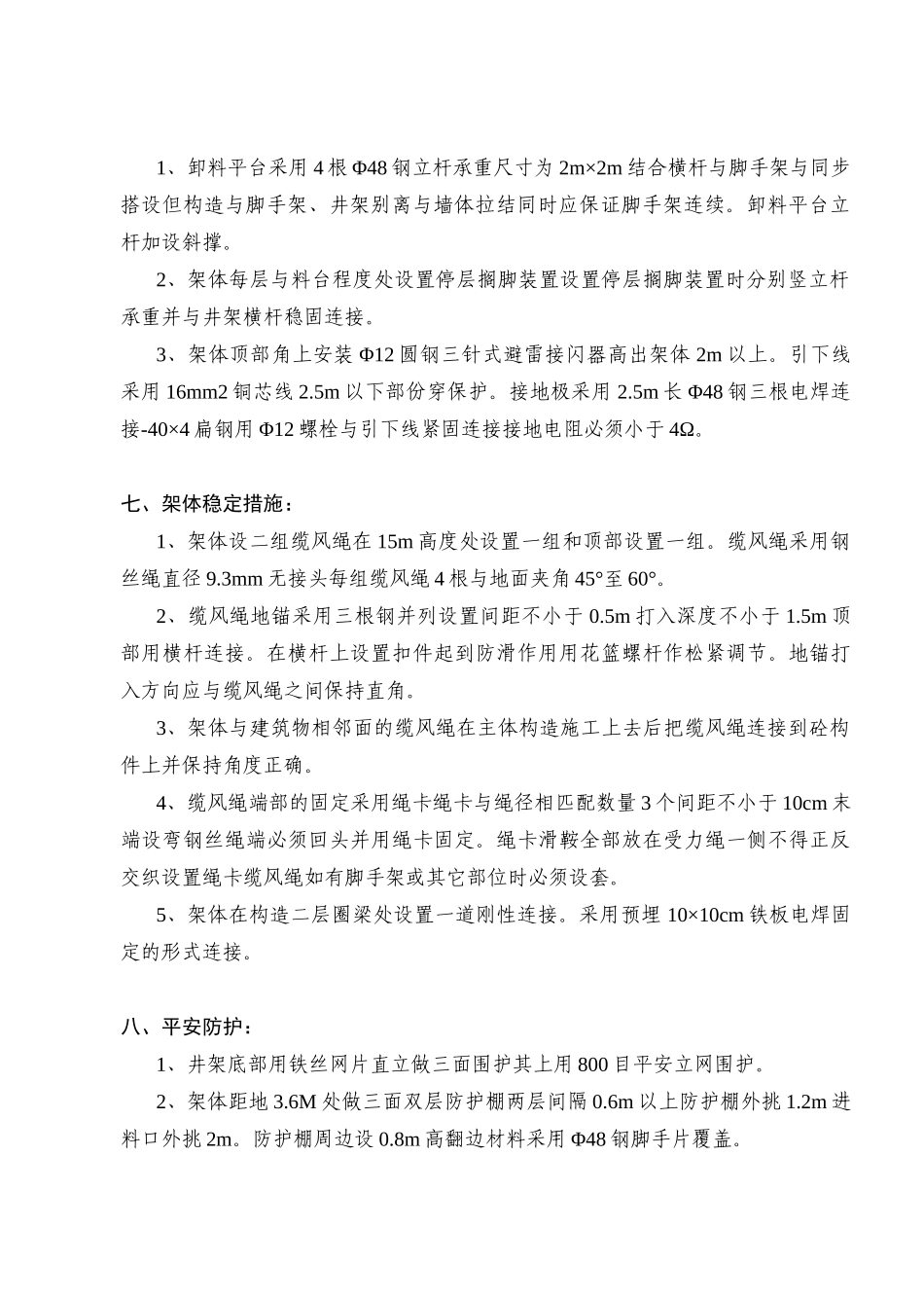

型钢吊篮搭拆方案一、现场概况：本次所编制的井架搭拆方案所指工程为吴阿林、沈利忠2人联建商住楼工程本工程由吴阿林、沈利忠2人联建户集资建立浙江建昌建筑设计院设计工程位于濮院镇南北大道凯旋路北本工程为框架五层加跃层构造建筑面积为1906.5平方米,建筑高度19.98米根据实际施工需要工程主体砌筑的垂直运输将主要采用型钢吊篮特编制井架搭拆方案。二、编制根据：1、龙门架及井架物料提升机平安技术〔JDJ88－92〕。2、?建筑施工平安检查?〔JGJ59-99〕。3、建筑物的位置。4、现场施工的详细要求。三、材质：井架拟采用华东建筑机械厂消费的定型角钢井架和提升吊篮一台并附有说明书和合格证。四、搭设部署：根据本工程的平面布置图和施工现场的实际情况确定搭设在工程的北立面并根据建筑物的高度确定车间工程所用井架高度为19.98米14节。五、井架的根底：1、土层夯实后承载力应不小于80MPa。2、用混凝土C20浇筑尺寸为2.5m×4.8m厚度300mm。3、根底外表应平整程度度偏向不大于10mm并且应注意排水方向根底内不得积水根底四周设排水沟沟底标高应高于施工现场排水沟沟底标高并与施工现场排水沟贯穿。六、架体组成部件：1、卸料平台采用4根Φ48钢立杆承重尺寸为2m×2m结合横杆与脚手架与同步搭设但构造与脚手架、井架别离与墙体拉结同时应保证脚手架连续。卸料平台立杆加设斜撑。2、架体每层与料台程度处设置停层搁脚装置设置停层搁脚装置时分别竖立杆承重并与井架横杆稳固连接。3、架体顶部角上安装Φ12圆钢三针式避雷接闪器高出架体2m以上。引下线采用16mm2铜芯线2.5m以下部份穿保护。接地极采用2.5m长Φ48钢三根电焊连接-40×4扁钢用Φ12螺栓与引下线紧固连接接地电阻必须小于4Ω。七、架体稳定措施：1、架体设二组缆风绳在15m高度处设置一组和顶部设置一组。缆风绳采用钢丝绳直径9.3mm无接头每组缆风绳4根与地面夹角45°至60°。2、缆风绳地锚采用三根钢并列设置间距不小于0.5m打入深度不小于1.5m顶部用横杆连接。在横杆上设置扣件起到防滑作用用花篮螺杆作松紧调节。地锚打入方向应与缆风绳之间保持直角。3、架体与建筑物相邻面的缆风绳在主体构造施工上去后把缆风绳连接到砼构件上并保持角度正确。4、缆风绳端部的固定采用绳卡绳卡与绳径相匹配数量3个间距不小于10cm末端设弯钢丝绳端必须回头并用绳卡固定。绳卡滑鞍全部放在受力绳一侧不得正反交织设置绳卡缆风绳如有脚手架或其它部位时必须设套。5、架体在构造二层圈梁处设置一道刚性连接。采用预埋10×10cm铁板电焊固定的形式连接。八、平安防护：1、井架底部用铁丝网片直立做三面围护其上用800目平安立网围护。2、架体距地3.6M处做三面双层防护棚两层间隔0.6m以上防护棚外挑1.2m进料口外挑2m。防护棚周边设0.8m高翻边材料采用Φ48钢脚手片覆盖。3、井架进料口设平安自落门自落门采用钢方焊接而成的原有旧门油漆后再使用吊线钢丝绳6mm门高1.4m。4、卸料平台装设防护门防护门用钢方焊接而成壁厚3mm并加插销高度1.2m悬空15cm安装防护门设外开限制不得外开。防护门朝井架挂设层数标志牌。朝内挂设限载牌卸料平台铺厚4cm厚木板要求铺板严板与下部钢可靠连接两边用压条固定。5、九、传动系统：1、卷扬机与井架导向轮之间间隔为15m。卷扬机选用5.5kw三轴齿轮卷扬机当钢丝绳在卷筒中间位置时架体底部的导向滑轮与卷筒轴心垂直。2、根底在土层夯实后浇10cm厚C20砼在卷扬机后面埋设地锚3根Φ48钢间距0.5m深度不小于1.7m上端用Φ48横杆扣件固定连接,并用钢丝绳拴住卷扬机底座,作拖桩同时在底座前面两打2根Φ48长2.5m入土2.4M作轧桩。3、井架卷扬机设下限位装置,冲顶限位器断绳保护装置。4、卷扬机设绳筒保护采用Φ10圆钢焊接钢筋间距8cm绳筒预留钢丝绳不少于3圈。5、十、架体搭设：1、井架搭设由厂技术部门指导持证上岗的搭设工操作施工前进展平安技术交底。井架搭设完及时组织工地工程经理施工员、平安员、架子工会同专职平安员进展验收并履行签字手续验收合格挂合格牌前方可使用并应悬挂限载标志〔0.5吨〕。2、工地应加强对井架、吊篮、卷扬机的保养和检查严禁带病运转发现问题及时修理。3、吊篮采用红色等色彩比拟鲜明的颜色油漆并与...
