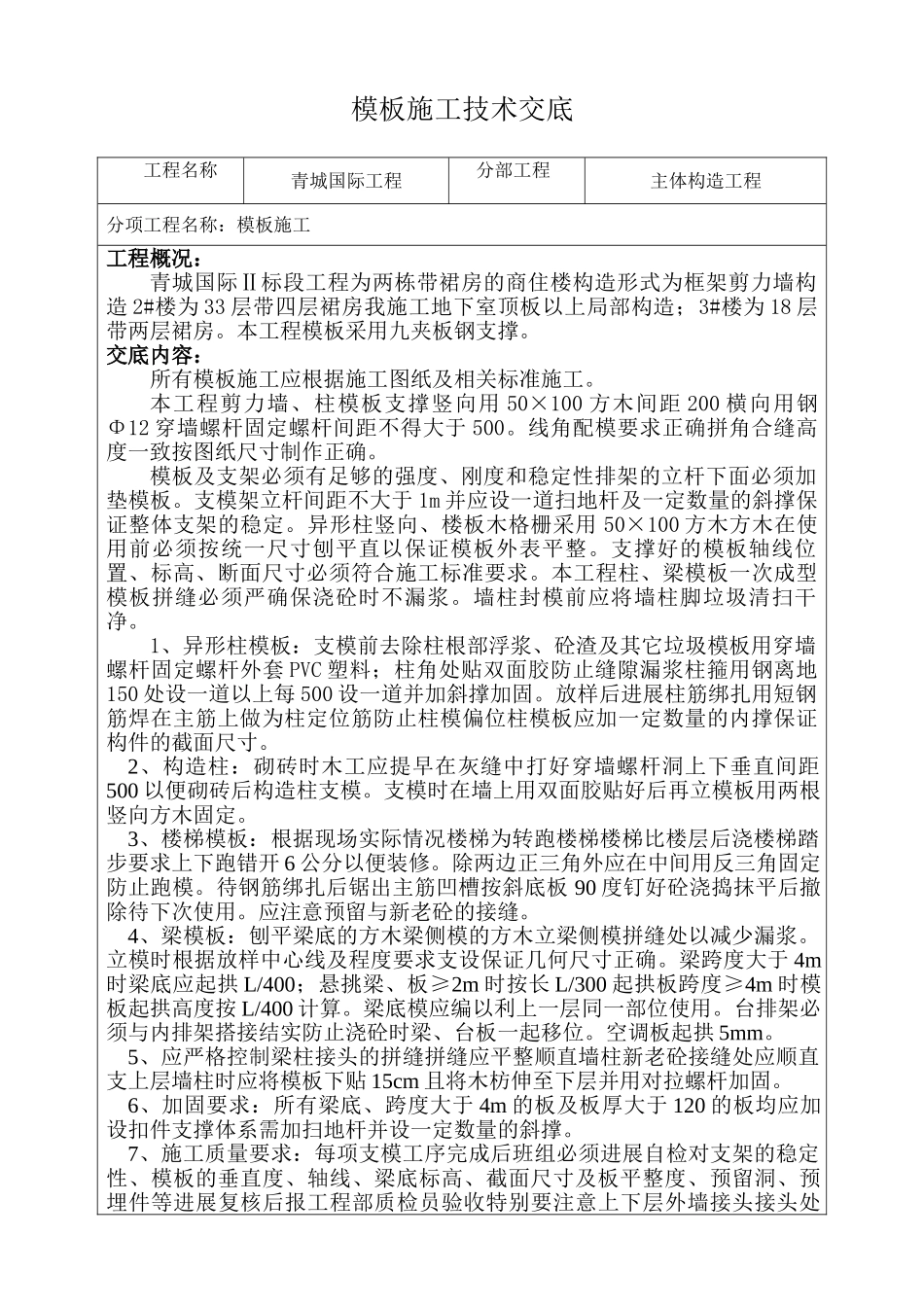

模板施工技术交底工程名称青城国际工程分部工程主体构造工程分项工程名称：模板施工工程概况：青城国际Ⅱ标段工程为两栋带裙房的商住楼构造形式为框架剪力墙构造2#楼为33层带四层裙房我施工地下室顶板以上局部构造；3#楼为18层带两层裙房。本工程模板采用九夹板钢支撑。交底内容：所有模板施工应根据施工图纸及相关标准施工。本工程剪力墙、柱模板支撑竖向用50×100方木间距200横向用钢Φ12穿墙螺杆固定螺杆间距不得大于500。线角配模要求正确拼角合缝高度一致按图纸尺寸制作正确。模板及支架必须有足够的强度、刚度和稳定性排架的立杆下面必须加垫模板。支模架立杆间距不大于1m并应设一道扫地杆及一定数量的斜撑保证整体支架的稳定。异形柱竖向、楼板木格栅采用50×100方木方木在使用前必须按统一尺寸刨平直以保证模板外表平整。支撑好的模板轴线位置、标高、断面尺寸必须符合施工标准要求。本工程柱、梁模板一次成型模板拼缝必须严确保浇砼时不漏浆。墙柱封模前应将墙柱脚垃圾清扫干净。1、异形柱模板：支模前去除柱根部浮浆、砼渣及其它垃圾模板用穿墙螺杆固定螺杆外套PVC塑料；柱角处贴双面胶防止缝隙漏浆柱箍用钢离地150处设一道以上每500设一道并加斜撑加固。放样后进展柱筋绑扎用短钢筋焊在主筋上做为柱定位筋防止柱模偏位柱模板应加一定数量的内撑保证构件的截面尺寸。2、构造柱：砌砖时木工应提早在灰缝中打好穿墙螺杆洞上下垂直间距500以便砌砖后构造柱支模。支模时在墙上用双面胶贴好后再立模板用两根竖向方木固定。3、楼梯模板：根据现场实际情况楼梯为转跑楼梯楼梯比楼层后浇楼梯踏步要求上下跑错开6公分以便装修。除两边正三角外应在中间用反三角固定防止跑模。待钢筋绑扎后锯出主筋凹槽按斜底板90度钉好砼浇捣抹平后撤除待下次使用。应注意预留与新老砼的接缝。4、梁模板：刨平梁底的方木梁侧模的方木立梁侧模拼缝处以减少漏浆。立模时根据放样中心线及程度要求支设保证几何尺寸正确。梁跨度大于4m时梁底应起拱L/400；悬挑梁、板≥2m时按长L/300起拱板跨度≥4m时模板起拱高度按L/400计算。梁底模应编以利上一层同一部位使用。台排架必须与内排架搭接结实防止浇砼时梁、台板一起移位。空调板起拱5mm。5、应严格控制梁柱接头的拼缝拼缝应平整顺直墙柱新老砼接缝处应顺直支上层墙柱时应将模板下贴15cm且将木枋伸至下层并用对拉螺杆加固。6、加固要求：所有梁底、跨度大于4m的板及板厚大于120的板均应加设扣件支撑体系需加扫地杆并设一定数量的斜撑。7、施工质量要求：每项支模工序完成后班组必须进展自检对支架的稳定性、模板的垂直度、轴线、梁底标高、截面尺寸及板平整度、预留洞、预埋件等进展复核后报工程部质检员验收特别要注意上下层外墙接头接头处应贴海绵条保证接头平整顺直。同时要及时清理模板内的木屑、垃圾浇砼时派专人守模、检查确保砼浇筑后偏向在允许范围内。8、模板撤除：模板撤除应严格按照标准进展梁、板模板撤除时应以拆模试件的强度为根据经监理同意并签字前方可进展一般梁板强度应到达75悬挑构件应到达100方可撤除模板；墙、柱及吊模模板撤除时应以混凝土构件不掉角为准。且应注意楼层浇捣砼时下面应保证3层支撑。9、模板验收时带班长必须参加对外墙柱、剪力墙的垂直度、平整度必须全数检查。10、落手清工作：支模工序完成后马上清理多余模板、木屑等清扫干净后交钢筋工施工。拆模后模板应及时清理、整修并上油分类堆放整齐。每天清扫本施工区域内的垃圾做到操作栅、场地、栋内外无杂物。11、楼层放线：每次混凝土浇注前应将放线孔预留且位置准确混凝土浇注完成后应派一名工人配合工程部施工员进展楼层放线。注：要求木工班组安排专人进展配模严谨随意裁切大块模板及长方木减少材料的浪费如在现场发现类似现象工程部将视情况对相关班组进展处分。现浇构造模板安装的允许偏向及检验浙江东建工集团青城国际工程部2021年8月26日技术负责人交底人承受人工程允许偏向〔MM〕检验轴线位置5钢尺检查底模上外表标高±5水准仪或拉线钢尺检查截面尺寸根底±10钢尺检查柱、墙、梁+4,-5钢尺检查层高垂直度不大于5M6经纬仪或吊线、钢尺检查大于5M8经纬仪或吊线...
