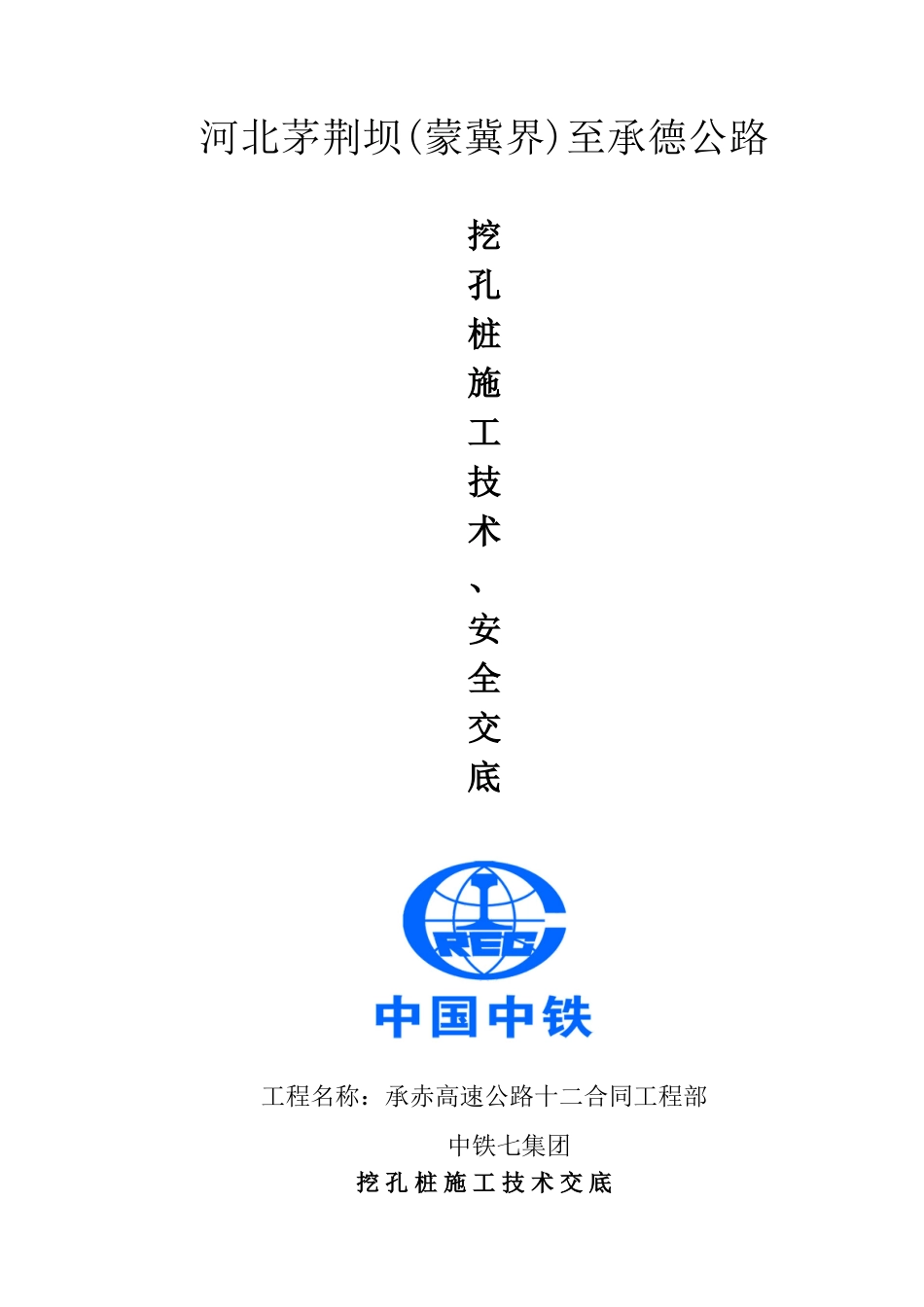

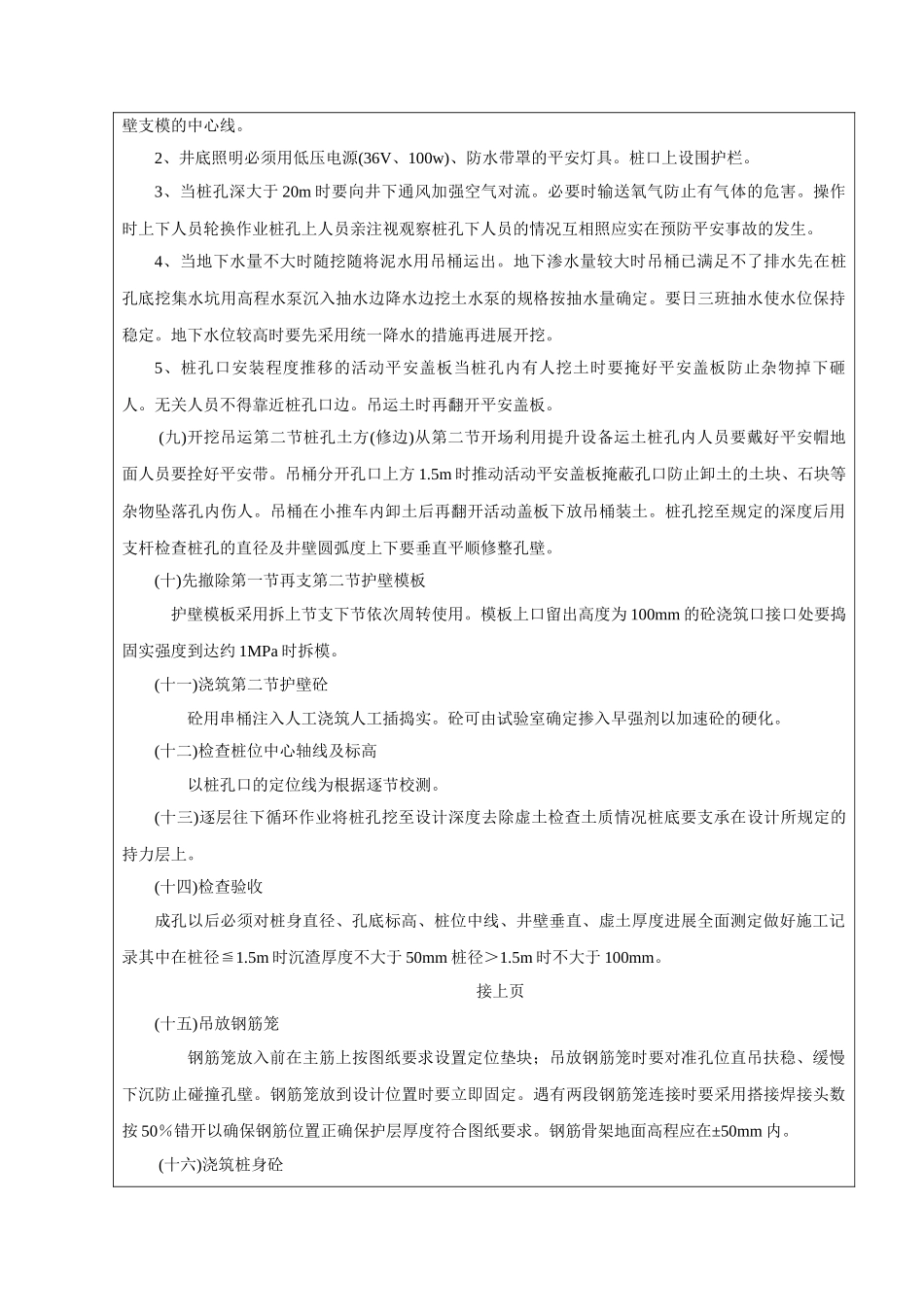

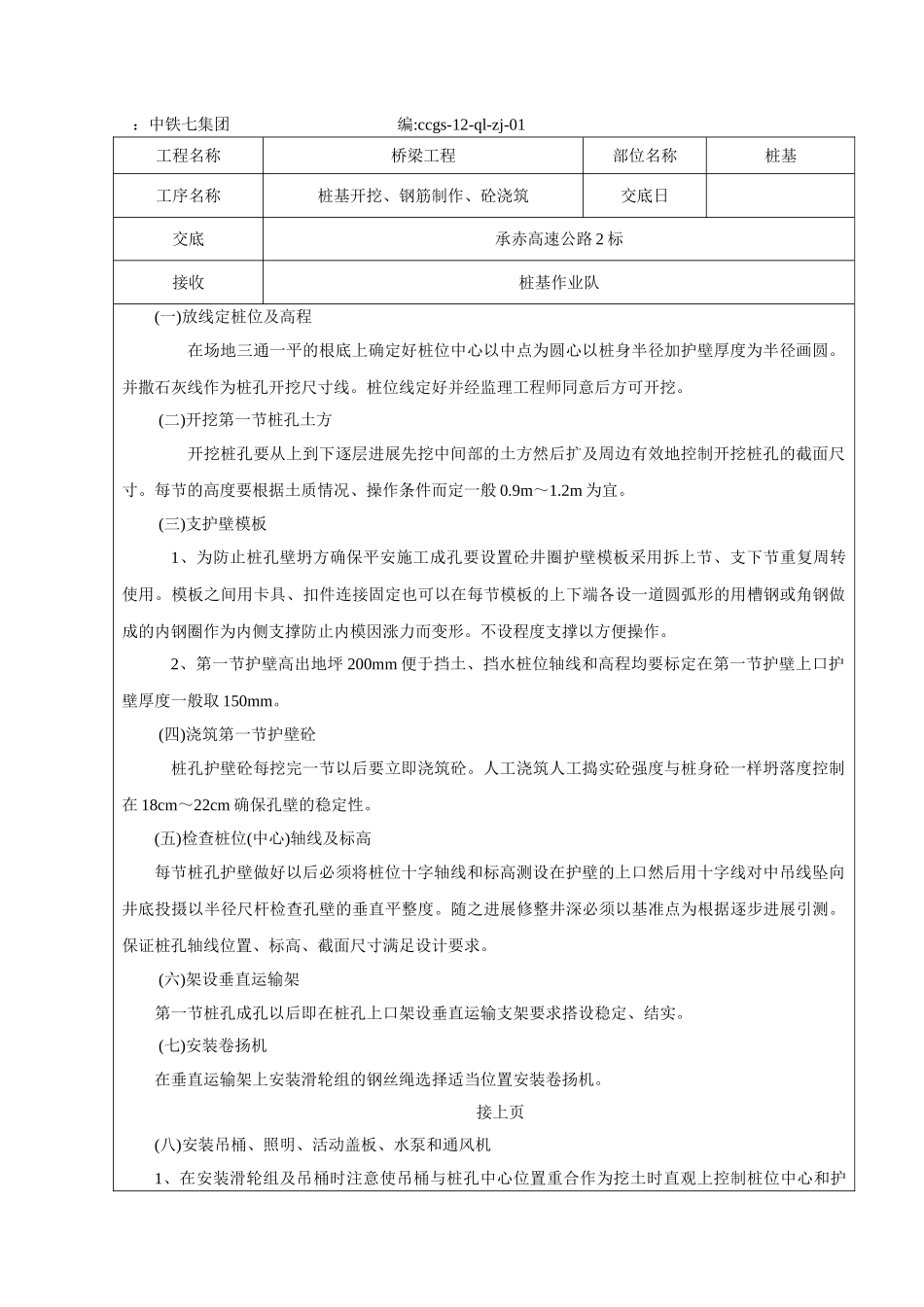

河北茅荆坝(蒙冀界)至承德公路挖孔桩施工技术、安全交底工程名称：承赤高速公路十二合同工程部中铁七集团挖孔桩施工技术交底：中铁七集团编:ccgs-12-ql-zj-01工程名称桥梁工程部位名称桩基工序名称桩基开挖、钢筋制作、砼浇筑交底日交底承赤高速公路2标接收桩基作业队(一)放线定桩位及高程在场地三通一平的根底上确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画圆。并撒石灰线作为桩孔开挖尺寸线。桩位线定好并经监理工程师同意后方可开挖。(二)开挖第一节桩孔土方开挖桩孔要从上到下逐层进展先挖中间部的土方然后扩及周边有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质情况、操作条件而定一般0.9m～1.2m为宜。(三)支护壁模板1、为防止桩孔壁坍方确保平安施工成孔要设置砼井圈护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因涨力而变形。不设程度支撑以方便操作。2、第一节护壁高出地坪200mm便于挡土、挡水桩位轴线和高程均要标定在第一节护壁上口护壁厚度一般取150mm。(四)浇筑第一节护壁砼桩孔护壁砼每挖完一节以后要立即浇筑砼。人工浇筑人工捣实砼强度与桩身砼一样坍落度控制在18cm～22cm确保孔壁的稳定性。(五)检查桩位(中心)轴线及标高每节桩孔护壁做好以后必须将桩位十字轴线和标高测设在护壁的上口然后用十字线对中吊线坠向井底投摄以半径尺杆检查孔壁的垂直平整度。随之进展修整井深必须以基准点为根据逐步进展引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。(六)架设垂直运输架第一节桩孔成孔以后即在桩孔上口架设垂直运输支架要求搭设稳定、结实。(七)安装卷扬机在垂直运输架上安装滑轮组的钢丝绳选择适当位置安装卷扬机。接上页(八)安装吊桶、照明、活动盖板、水泵和通风机1、在安装滑轮组及吊桶时注意使吊桶与桩孔中心位置重合作为挖土时直观上控制桩位中心和护壁支模的中心线。2、井底照明必须用低压电源(36V、100w)、防水带罩的平安灯具。桩口上设围护栏。3、当桩孔深大于20m时要向井下通风加强空气对流。必要时输送氧气防止有气体的危害。操作时上下人员轮换作业桩孔上人员亲注视观察桩孔下人员的情况互相照应实在预防平安事故的发生。4、当地下水量不大时随挖随将泥水用吊桶运出。地下渗水量较大时吊桶已满足不了排水先在桩孔底挖集水坑用高程水泵沉入抽水边降水边挖土水泵的规格按抽水量确定。要日三班抽水使水位保持稳定。地下水位较高时要先采用统一降水的措施再进展开挖。5、桩孔口安装程度推移的活动平安盖板当桩孔内有人挖土时要掩好平安盖板防止杂物掉下砸人。无关人员不得靠近桩孔口边。吊运土时再翻开平安盖板。(九)开挖吊运第二节桩孔土方(修边)从第二节开场利用提升设备运土桩孔内人员要戴好平安帽地面人员要拴好平安带。吊桶分开孔口上方1.5m时推动活动平安盖板掩蔽孔口防止卸土的土块、石块等杂物坠落孔内伤人。吊桶在小推车内卸土后再翻开活动盖板下放吊桶装土。桩孔挖至规定的深度后用支杆检查桩孔的直径及井壁圆弧度上下要垂直平顺修整孔壁。(十)先撤除第一节再支第二节护壁模板护壁模板采用拆上节支下节依次周转使用。模板上口留出高度为100mm的砼浇筑口接口处要捣固实强度到达约1MPa时拆模。(十一)浇筑第二节护壁砼砼用串桶注入人工浇筑人工插捣实。砼可由试验室确定掺入早强剂以加速砼的硬化。(十二)检查桩位中心轴线及标高以桩孔口的定位线为根据逐节校测。(十三)逐层往下循环作业将桩孔挖至设计深度去除虚土检查土质情况桩底要支承在设计所规定的持力层上。(十四)检查验收成孔以后必须对桩身直径、孔底标高、桩位中线、井壁垂直、虚土厚度进展全面测定做好施工记录其中在桩径≦1.5m时沉渣厚度不大于50mm桩径＞1.5m时不大于100mm。接上页(十五)吊放钢筋笼钢筋笼放入前在主筋上按图纸要求设置定位垫块；吊放钢筋笼时要对准孔位直吊扶稳、缓慢下沉防止碰撞孔壁。钢筋笼放到设计位置时要立即固定。遇有两段钢筋笼连接时要采用搭接焊接头数按50％错开以确保钢筋位置正确保护层厚度符合图纸要求。钢筋骨架...
