主体（二层）模板施工技术交底VIP免费

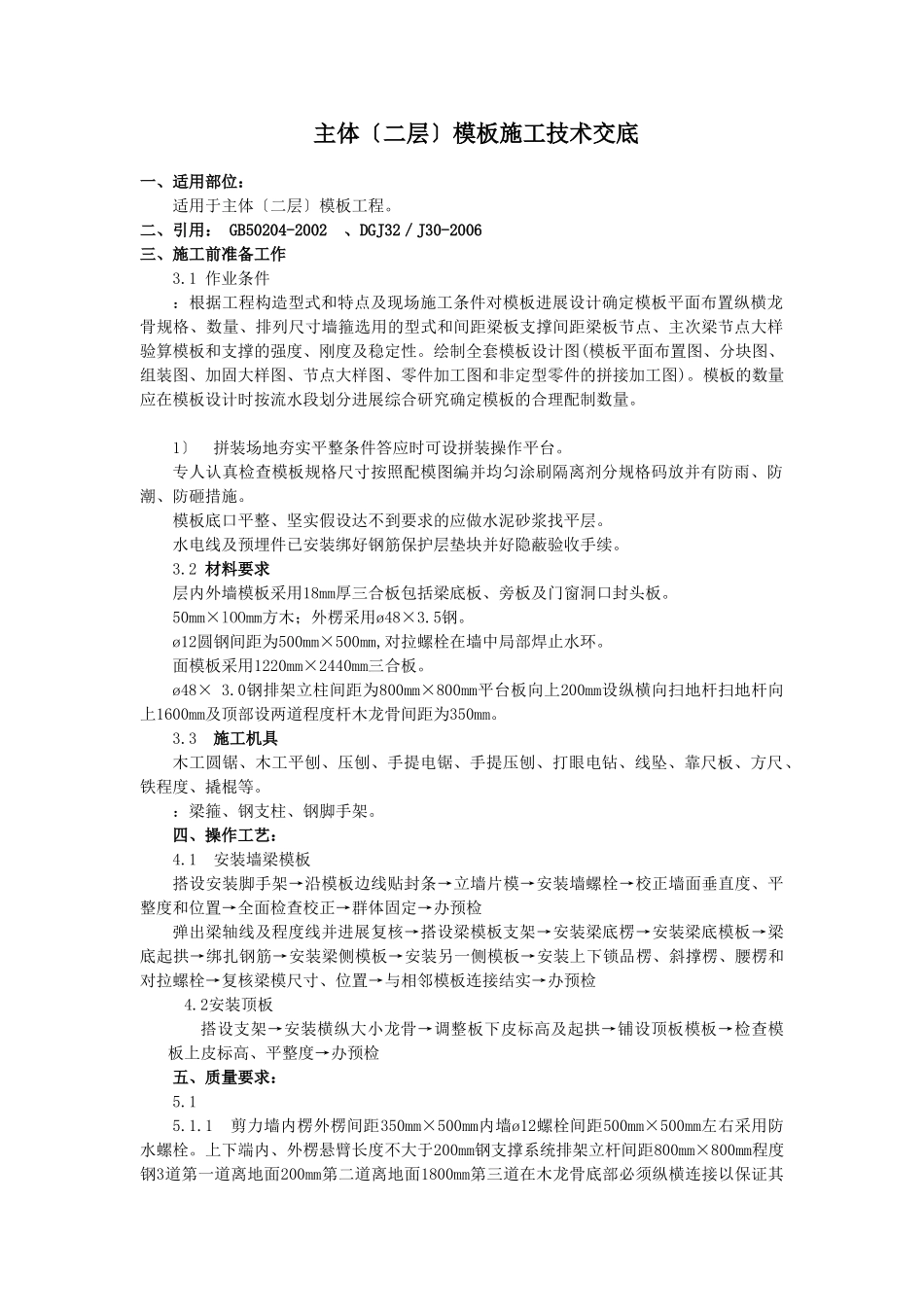

主体〔二层〕模板施工技术交底一、适用部位：适用于主体〔二层〕模板工程。二、引用：GB50204-2002、DGJ32／J30-2006三、施工前准备工作3.1作业条件：根据工程构造型式和特点及现场施工条件对模板进展设计确定模板平面布置纵横龙骨规格、数量、排列尺寸墙箍选用的型式和间距梁板支撑间距梁板节点、主次梁节点大样验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图)。模板的数量应在模板设计时按流水段划分进展综合研究确定模板的合理配制数量。1〕拼装场地夯实平整条件答应时可设拼装操作平台。专人认真检查模板规格尺寸按照配模图编并均匀涂刷隔离剂分规格码放并有防雨、防潮、防砸措施。模板底口平整、坚实假设达不到要求的应做水泥砂浆找平层。水电线及预埋件已安装绑好钢筋保护层垫块并好隐蔽验收手续。3.2材料要求层内外墙模板采用18mm厚三合板包括梁底板、旁板及门窗洞口封头板。50mm×lOOmm方木；外楞采用ø48×3.5钢。ø12圆钢间距为500mm×500mm,对拉螺栓在墙中局部焊止水环。面模板采用1220mm×2440mm三合板。ø48×3.0钢排架立柱间距为800mm×800mm平台板向上200mm设纵横向扫地杆扫地杆向上1600mm及顶部设两道程度杆木龙骨间距为350mm。3.3施工机具木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁程度、撬棍等。：梁箍、钢支柱、钢脚手架。四、操作工艺：4.1安装墙梁模板搭设安装脚手架→沿模板边线贴封条→立墙片模→安装墙螺栓→校正墙面垂直度、平整度和位置→全面检查校正→群体固定→办预检弹出梁轴线及程度线并进展复核→搭设梁模板支架→安装梁底楞→安装梁底模板→梁底起拱→绑扎钢筋→安装梁侧模板→安装另一侧模板→安装上下锁品楞、斜撑楞、腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连接结实→办预检4.2安装顶板搭设支架→安装横纵大小龙骨→调整板下皮标高及起拱→铺设顶板模板→检查模板上皮标高、平整度→办预检五、质量要求：5.15.1.1剪力墙内楞外楞间距350mm×500mm内墙ø12螺栓间距500mm×500mm左右采用防水螺栓。上下端内、外楞悬臂长度不大于200mm钢支撑系统排架立杆间距800mm×800mm程度钢3道第一道离地面200mm第二道离地面1800mm第三道在木龙骨底部必须纵横连接以保证其整体稳定性。竖向加强杆外先套U形帽再用螺帽固定考虑到剪力墙用商品混凝土底下3排拉结螺杆用双螺帽加强。5.1.2为保证模板施工位置准确确保墙体垂直度和平整度。采用焊钢筋限位来控制墙厚度焊接定位钢筋时尽量焊接在大规格的钢筋上最下面的定位钢筋距楼板面高50mm同时在距模板外300mm处弹一条控制线以便模板的校正并可作为验收的根据。5.1.3安装工程的所有预埋在模板封模前应安装固定结实,位置尺寸复核准确后再封模板,模板的安装允许偏向及预埋件、预留洞的偏向必须满足要求。5.2安装梁模板并复核。在专用支柱下脚要铺设通长脚手板并且楼层间的上下支柱应在同一条直线上搭设梁底小横木间距符合模板设计要求。控制好梁底的起拱高度符合模板设计要求。梁底模板经过验收无误后用钢扣件将其固定好。用梁内支撑固定复核梁模板的截面尺寸与相邻梁墙模板连接固定。检查合格后办预检。5.4安装平板模板顶板采用钢搭设满堂支模架立柱间隔间隔为800mm×800mm顶部木龙骨截面为60mm×lOOmm龙骨间距不大于350mm木龙骨接头要错开。平台板铺设时必须平台板盖墙梁模平台模拼缝处贴胶带纸。根据给定的程度线调整上支托的标高及起拱的高度按照模板设计的要求支搭板下的大小龙骨其间距必须符合模板设计的要求铺设木模板用电钻打眼螺丝与龙骨拧紧。必须保证模板拼缝的严在相邻两块模板的端部挤好封条突出的局部用小刮净。用靠尺、塞尺和程度仪检查平整度与楼板标高并进展校正。检查合格后办预检。工程允许偏向〔mm〕检验轴线位置5钢尺检查底模上外表标高-5、+5水准仪或拉线、钢尺检查截面内基础-10、+10钢尺检查部尺寸柱墙梁+4-5钢尺检查层高不大于5m6经纬仪或掉线、钢尺检查垂直度大于5m8经纬仪或掉线、钢尺检查相邻两板外表上下差2钢尺检查外表平整度5...
