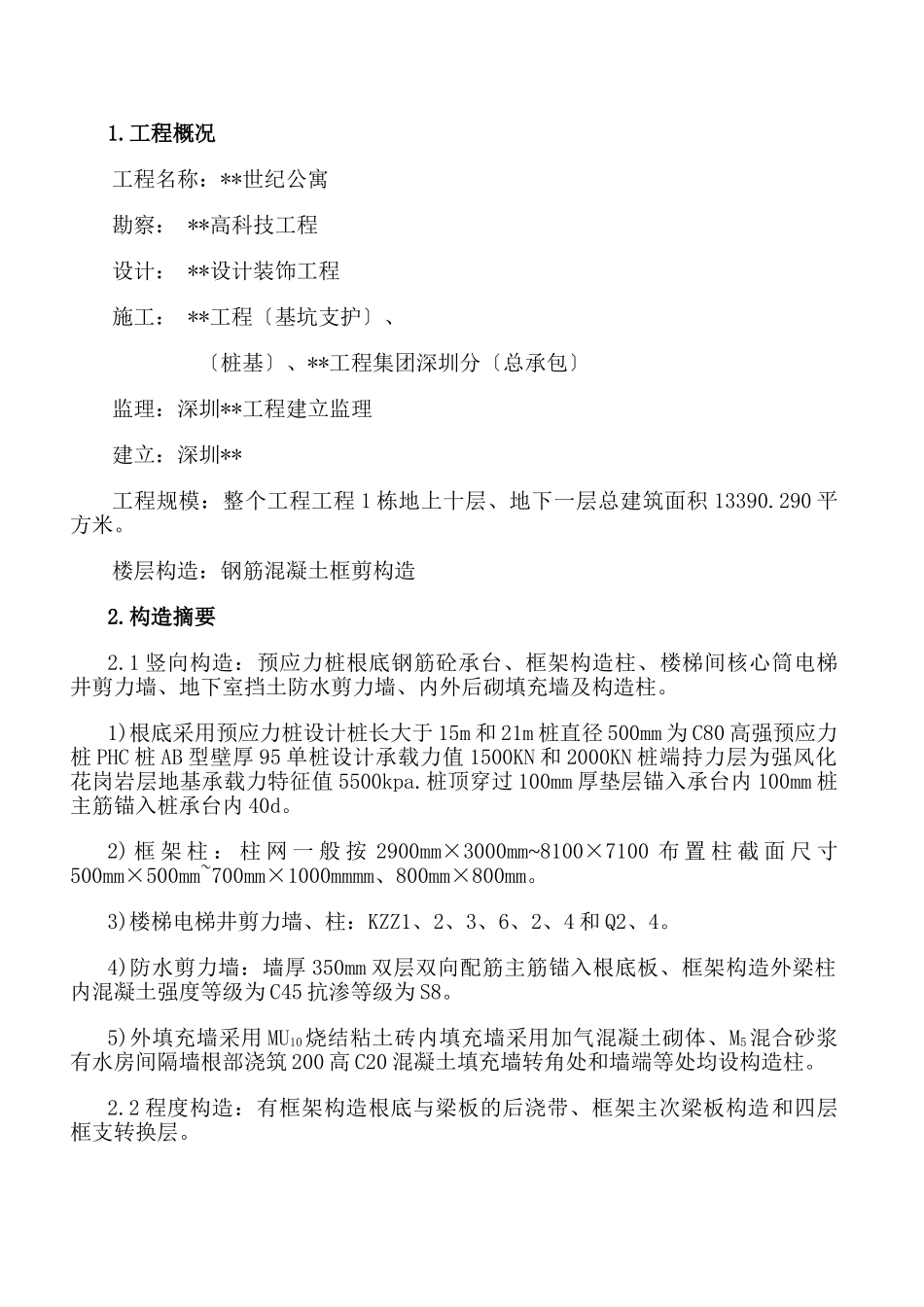

公寓工程旁站监理方案_第1页
1/18
公寓工程旁站监理方案_第2页
2/18
公寓工程旁站监理方案_第3页
3/18
1.工程概况工程名称:**世纪公寓勘察:**高科技工程设计:**设计装饰工程施工:**工程〔基坑支护〕、〔桩基〕、**工程集团深圳分〔总承包〕监理:深圳**工程建立监理建立:深圳**工程规模:整个工程工程1栋地上十层、地下一层总建筑面积13390.290平方米。楼层构造:钢筋混凝土框剪构造2.构造摘要2.1竖向构造:预应力桩根底钢筋砼承台、框架构造柱、楼梯间核心筒电梯井剪力墙、地下室挡土防水剪力墙、内外后砌填充墙及构造柱。1)根底采用预应力桩设计桩长大于15m和21m桩直径500mm为C80高强预应力桩PHC桩AB型壁厚95单桩设计承载力值1500KN和2000KN桩端持力层为强风化花岗岩层地基承载力特征值5500kpa.桩顶穿过100mm厚垫层锚入承台内100mm桩主筋锚入桩承台内40d。2)框架柱:柱网一般按2900mm×3000mm~8100×7100布置柱截面尺寸500mm×500mm~700mm×1000mmmm、800mm×800mm。3)楼梯电梯井剪力墙、柱:KZZ1、2、3、6、2、4和Q2、4。4)防水剪力墙:墙厚350mm双层双向配筋主筋锚入根底板、框架构造外梁柱内混凝土强度等级为C45抗渗等级为S8。5)外填充墙采用MU10烧结粘土砖内填充墙采用加气混凝土砌体、M5混合砂浆有水房间隔墙根部浇筑200高C20混凝土填充墙转角处和墙端等处均设构造柱。2.2程度构造:有框架构造根底与梁板的后浇带、框架主次梁板构造和四层框支转换层。1)本工程在一层开场往上各层梁板中设置1000mm宽后浇带。2)构造板采用φ8热扎盘条、φ10-18热扎带肋钢筋。3.旁站根据3.1建立工程有关法律、法规:主要有?建筑法?、?建筑工程理?、?合同法?、?房屋建筑工程施工旁站监理理〔〕?3.2技术、、规程:主要有?建立工程监理?〔GB50319-2000〕、?建筑工程施工质量验收统一?〔GB50300-2001〕、?深圳地区建筑深基坑支护技术?〔SJG05-96〕、?地下防水工程质量验收?〔GB50208-2002〕、?屋面工程质量验收?〔GB50207-2002〕、?建筑地面工程施工质量验收?〔GB50209-2002〕、?砌体工程施工质量验收?〔GB50203-2002〕、?建筑地基根底工程施工质量验收?〔GB50202-2002〕、?混凝土构造工程施工质量验收?〔GB50204-2002〕、?高层建筑混凝土构造规程?〔JGJ3-2002〕、?钢构造工程施工质量验收?〔GB50205-2001〕、?建筑装饰装修工程质量验收?〔GB50210-2001〕、?深圳房屋建筑白蚁预防工程技术规程?〔SJG08-99〕、?混凝土构造施工图平面整体表示制图规那么和构造详图?〔03G101-1〕等。3.3合同:本工程的建立工程监理合同、建筑工程施工合同、打桩合同。3.4设计:本工程的地质勘察资料、经批准的设计〔图纸、设计说明、设计指定的图集、设计交底、设计变更、经设计确认的工程变更等〕。3.5施工及监理:本工程的施工组织设计和监理规划。4.旁站监理的范围和内容4.1总旁站监理的内容:旁站监理的范围旁站监理的内容根底工程预应力桩施工桩基检测承台、根底梁、板土方回填1.是否按照技术、、规程和批准的设计、施工组织设计施工。2.是否使用合格的材料、构配件和设备。3.施工有关现场理人员、质检人员是否在岗。4.施工操作人员的技术程度、操作条件是否满足施工工艺要求特殊操作人员是否持证上岗。5.施工环境是否对工程质量产生不利影响。6.施工过程是否存在质量和平安隐患。对施工过程中出现6.的较大质量问题或质量隐患旁站人员采用照相手段予6.以记录。结构工程混凝土施工施工缝处理后浇带施工转换层钢筋绑扎隐蔽工程的隐蔽过程全过程跟踪监视另详隐蔽旁站方案建筑材料的见证和取样全过程跟踪监视另详见证旁站方案新技术、新工艺、新材料、新设备实验过程全过程跟踪监视监理合同规定的其他应旁站的部位和工序从其规定定位放线、沉降观测旁站监理人员参与施工共同测量4.2旁站监理内容的细化及考前须知:☆建筑材料的见证取样、送样:对进场材料的品种、规格、数量、进场日出厂合格证和材质化验单进展核查。要求见证人亲自取样亲自送检复验合格前方可使用。:应组织由专家、设计、建立、施工参加的专题证。经审定签认后使用时应注明使用部位。施工机械设备进场验收、设备安装验收等:施工机械设备进场时应对其品种、规格、数量、出厂合格证、进场日做好记录;安装完毕后应进展调试和试运行并将调试和试运行过程...
