南钢综合管线煤气净化站工程桩基VIP免费

南钢综合管线煤气净化站工程桩基_第1页
1/29
南钢综合管线煤气净化站工程桩基_第2页
2/29
南钢综合管线煤气净化站工程桩基_第3页
3/29

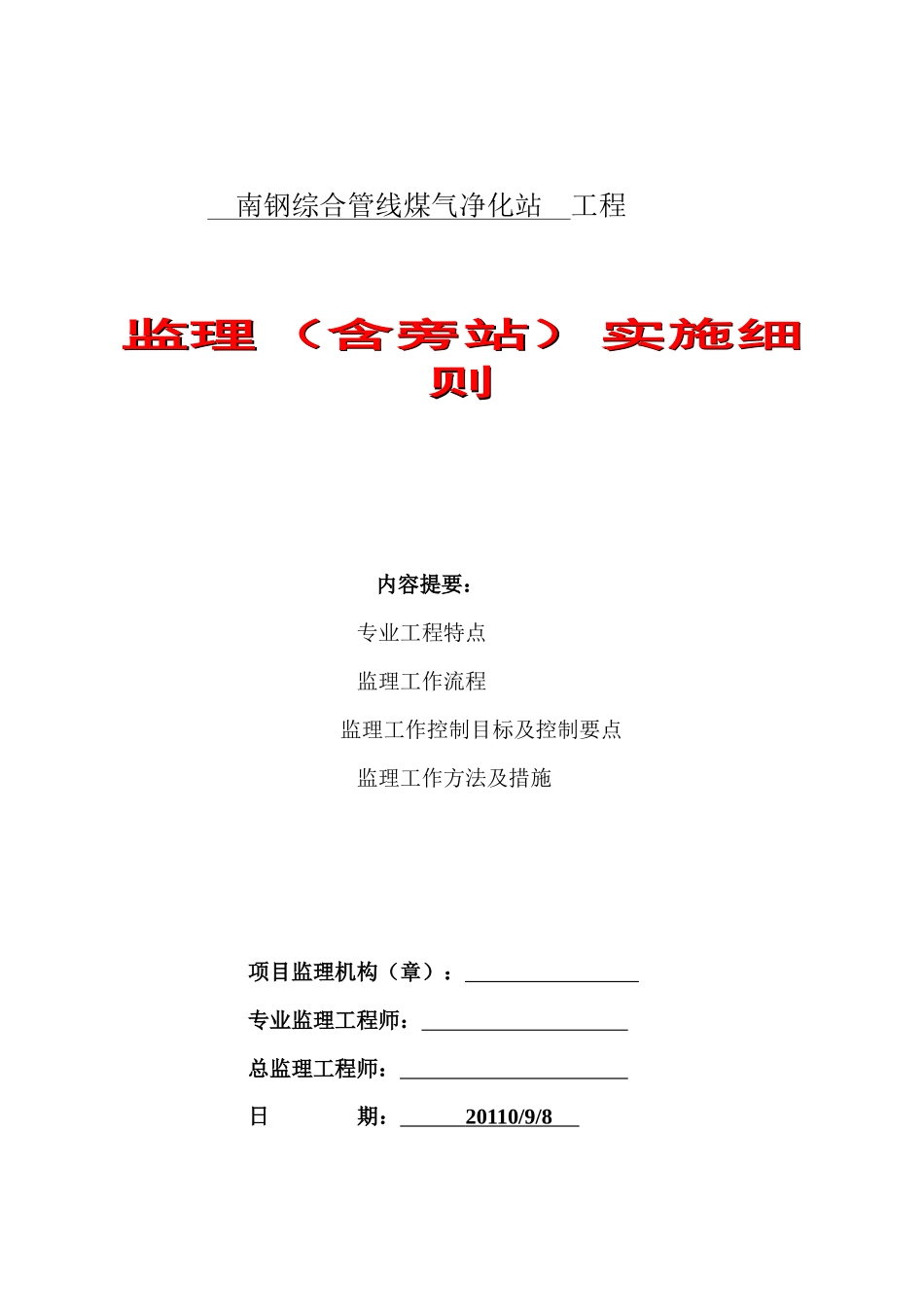

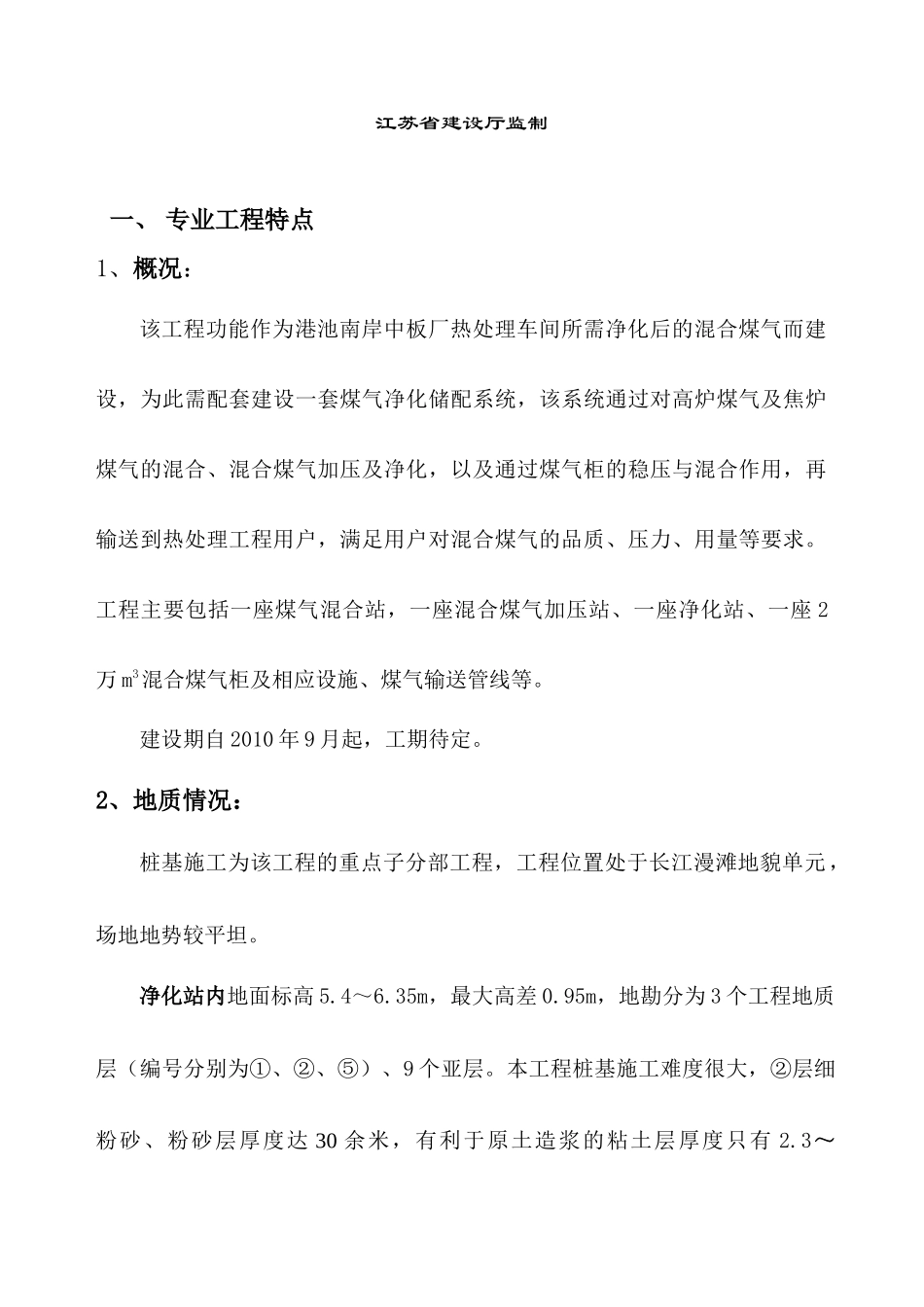

南钢综合管线煤气净化站工程监理(含旁站)实施细监理(含旁站)实施细则则内容提要:专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构(章):专业监理工程师:总监理工程师:日期:20110/9/8江苏省建设厅监制一、专业工程特点1、概况:该工程功能作为港池南岸中板厂热处理车间所需净化后的混合煤气而建设,为此需配套建设一套煤气净化储配系统,该系统通过对高炉煤气及焦炉煤气的混合、混合煤气加压及净化,以及通过煤气柜的稳压与混合作用,再输送到热处理工程用户,满足用户对混合煤气的品质、压力、用量等要求。工程主要包括一座煤气混合站,一座混合煤气加压站、一座净化站、一座2万m3混合煤气柜及相应设施、煤气输送管线等。建设期自2010年9月起,工期待定。2、地质情况:桩基施工为该工程的重点子分部工程,工程位置处于长江漫滩地貌单元,场地地势较平坦。净化站内地面标高5.4~6.35m,最大高差0.95m,地勘分为3个工程地质层(编号分别为①、②、⑤)、9个亚层。本工程桩基施工难度很大,②层细粉砂、粉砂层厚度达30余米,有利于原土造浆的粘土层厚度只有2.3~8.9m,工程设计有效桩长为33m至45m,而②层砂性土易塌孔产生沉渣,可能造成孔底沉渣较厚,清孔困难,建议采用反循环施工工艺或采取其它有效措施,同时应注意泥浆稠度,以防孔壁坍塌和泥皮影响桩侧阻力。站外煤气管道部分(沿石头和北岸至港池南岸热处理中心)地面标高9.47~10.95m,最大高差1.48m,地勘分为2个工程地质层(编号分别为①、②)、6个亚层。地质情况比站内情况稍好,有利于原土造浆的粘土层厚度达到2.5~15.5m,但②层细粉砂、粉砂层仍然会使成孔易塌孔产生沉渣,可能造成孔底沉渣较厚,清孔困难,意建议采用反循环施工工艺或采取其它有效措施,同时应注意泥浆稠度,以防孔壁坍塌和泥皮影响桩侧阻力。3、桩基基本要求:抗震设防烈度7度,基本地震加速度0.10g,地震分组为第一组。4、桩基基本数据:煤气柜:(1)钻孔灌注桩设计有效桩长>45m,桩径800mm,桩体砼强度等级为C30,保护层厚度50mm,桩端进入⑤2中风化泥质粉砂岩1m,数量47根;(2)CFG桩设计有效桩长17.5m,桩径500,桩间距1500mm,桩顶保护长度400mm,充盈系数≮1.2,桩体试块抗压强度平均值fcu>6.12Mpa,采用振动沉管灌注成桩工艺。数量165根。加压站及管廊:钻孔灌注桩设计有效桩长≥33、36、38m(具体以正式设计施工图为准),桩体砼强度等级为C30,保护层厚度50mm,桩端进入②5层细砂层≮2m,数量以正式设计施工图为准;站外煤气管道基础:图纸未到,待定@@@@@@@@@@4、允许偏差:CFG桩:垂直度≯1%;桩位偏差≯150mm。钻孔灌注桩:垂直度≯1%;桩位偏差≯150mm。5、检测、试验要求:煤气柜:(1)钻孔灌注桩:抽取2根进行可靠的高应变动测法检测成桩质量和单桩承载力(建议采用静载实验),单桩竖向极限承载力特征值Ra≥3000KN,其它按《建筑桩基技术规范JGJ94-2008》和《建筑基桩检测验收技术规范JGJ106-2003》、《南京地球建筑地基基础设计规范DGJ32/J12-2005》要求执行。(2)CFG桩:复合地基载荷试验,数量:3组。桩身完整性试验采用低应变动力试验检测,≮总数的10%,打桩承载力特征值≮400KN,复合地基承载力特征值fspk≥180KPa。其它要求:JGJ79-2002。煤气加压站钻孔灌注桩:抽取2根进行可靠的高应变动测法检测成桩质量和单桩承载力,按设计要求(蓝图未到,白图未提及),其它按《建筑桩基技术规范JGJ94-2008》和《建筑基桩检测验收技术规范JGJ106-2003》、《南京地球建筑地基基础设计规范DGJ32/J12-2005》要求执行。站外煤气管道基础:图纸未到,待定@@@@@@@@@@6、工期:按甲方与施工单位签订的施工合同(45天),24h连续施工。二、监理实施细则编制依据:1、已批准的监理规划;2、与专业工程相关的标准、设计文件和技术资料;3、施工组织设计。在监理工作实施过程中,本细则将根据实际情况进行补充、修改和完善。三、监理工作流程熟悉施工图纸、初审提出问题各专业监理工程师图纸会审程序监理机构内部会审现场总监主持整理列出问题清单各专业监理工程师清单问题审核总监理工程师问题清...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

南钢综合管线煤气净化站工程桩基
