嘉峪关酒钢热工专业施工组织设计VIP免费

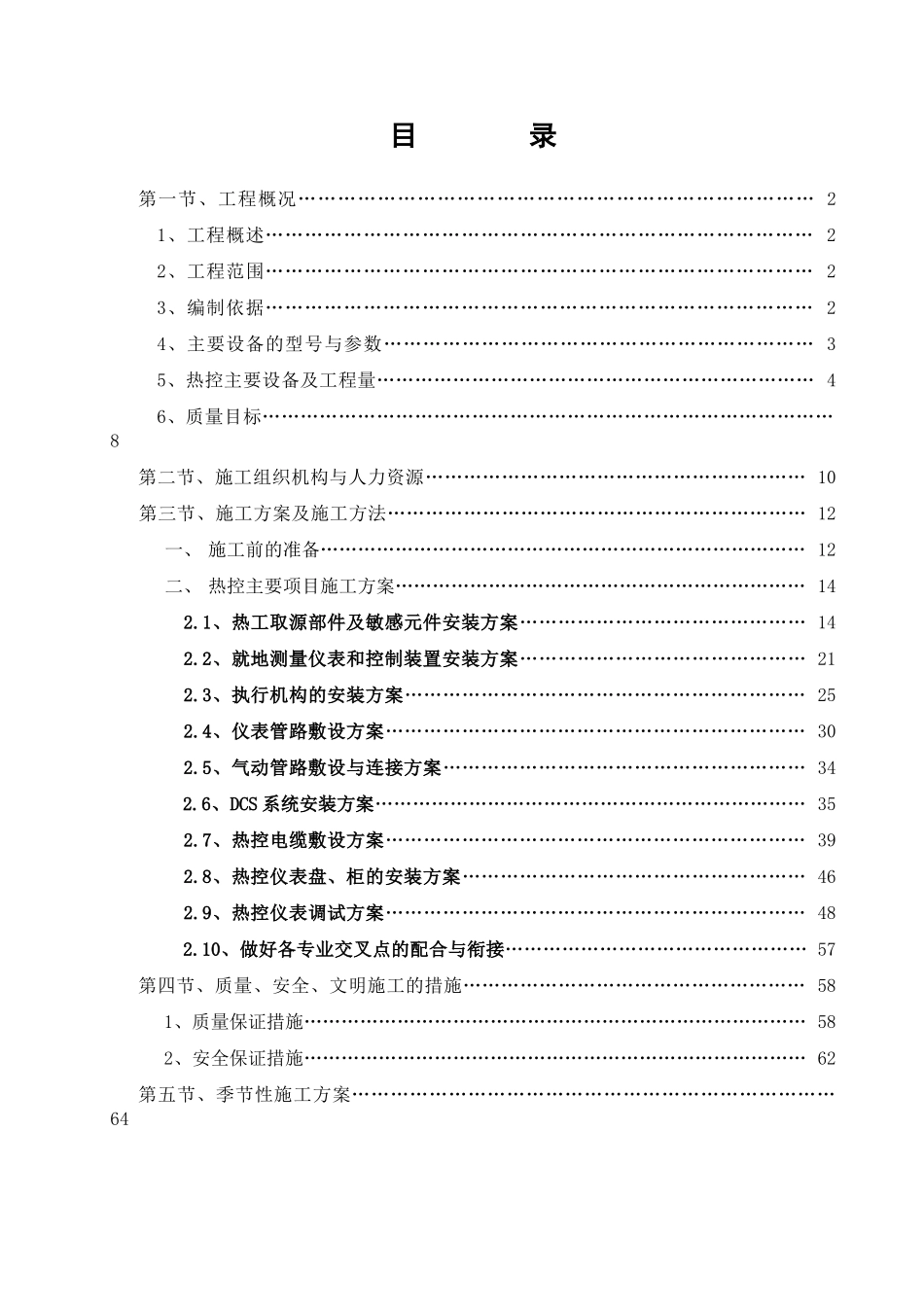

目录第一节、工程概况……………………………………………………………………21、工程概述…………………………………………………………………………22、工程范围…………………………………………………………………………23、编制依据…………………………………………………………………………24、主要设备的型号与参数…………………………………………………………35、热控主要设备及工程量……………………………………………………………46、质量目标………………………………………………………………………………8第二节、施工组织机构与人力资源……………………………………………………10第三节、施工方案及施工方法…………………………………………………………12一、施工前的准备……………………………………………………………………12二、热控主要项目施工方案…………………………………………………………142.1、热工取源部件及敏感元件安装方案………………………………………142.2、就地测量仪表和控制装置安装方案………………………………………212.3、执行机构的安装方案………………………………………………………252.4、仪表管路敷设方案…………………………………………………………302.5、气动管路敷设与连接方案…………………………………………………342.6、DCS系统安装方案……………………………………………………………352.7、热控电缆敷设方案…………………………………………………………392.8、热控仪表盘、柜的安装方案………………………………………………462.9、热控仪表调试方案…………………………………………………………482.10、做好各专业交叉点的配合与衔接…………………………………………57第四节、质量、安全、文明施工的措施………………………………………………581、质量保证措施………………………………………………………………………582、安全保证措施………………………………………………………………………62第五节、季节性施工方案…………………………………………………………………64第一节工程概况1.工程概述工程名称：酒钢嘉峪关2×350MW自备热电联产工程。工程规模：酒钢集团在2×300MW机组工程预留的场地上连续建设酒泉钢铁（集团）有限责任公司嘉峪关2×350MW自备热电联产工程（以下简称“本工程”）。本工程建设2×350MW超临界燃煤空冷热电联产机组，不考虑再扩建的条件。同步建设石灰石-石膏湿法脱硫及SCR烟气脱硝设施。采用超临界间接空冷抽汽凝汽式燃煤汽轮发电机组，锅炉采用超临界参数变压运行直流炉。我公司承揽#6机组主厂房部分建筑、安装工程。电厂厂址：电厂位于甘肃省河西走廊西部的嘉峪关市。嘉峪关市东接酒泉市，南靠甘南县，北与金塔县接壤。2.工程范围酒钢嘉峪关2×350MW自备热电联产工程，热工所承担的是＃6机组即#2标段的热工安装及单体调试等工作，施工范围如下：A、集中控制室内#2标段范围内的设备安装，如操作台、DCS/MCS/DAS/FSSS控制盘、电源盘、工程师站、汽机ETS/DEH/TSI/TDM等机柜。B、主厂房内#2标范围的内热工控制系统的执行机构、压力及差压力开关、液位开关、压力及差压变送器、热电阻、热电偶等设备以及对应的阀门、管路等安装。C、#2标段主厂房内的仪表管路以及气源管路安装。D、#2标段内的热控电缆敷设、电缆辅助设施（桥架、托架、槽盒、竖井、导管等）安装及电缆防火阻燃措施施工。3.编制依据3.1酒泉钢铁（集团）有限责任公司嘉峪关2×350MW自备热电联产工程#2标段施工组织总设计3.2《酒泉钢铁（集团）有限责任公司嘉峪关2×350MW自备热电联产工程#2标段》施工合同3.3《火力发电工程施工组织设计导则》3.4《电力建设工程施工技术管理导则》3.5《电力建设施工及验收技术规范》（第5部分：热工自动化）DL/T5190.5—20043.6《电力建设施工质量验收及评价规程》（第4部分：热工仪表及控制装置）DL/T5210.4-20093.7《中华人民共和国安全生产法》（2002）3.8《建设工程安全生产管理条例》（2004）3.9《电力建设安全工作规程》（第一部分）火力发电厂DL5009.1-20023.10...
