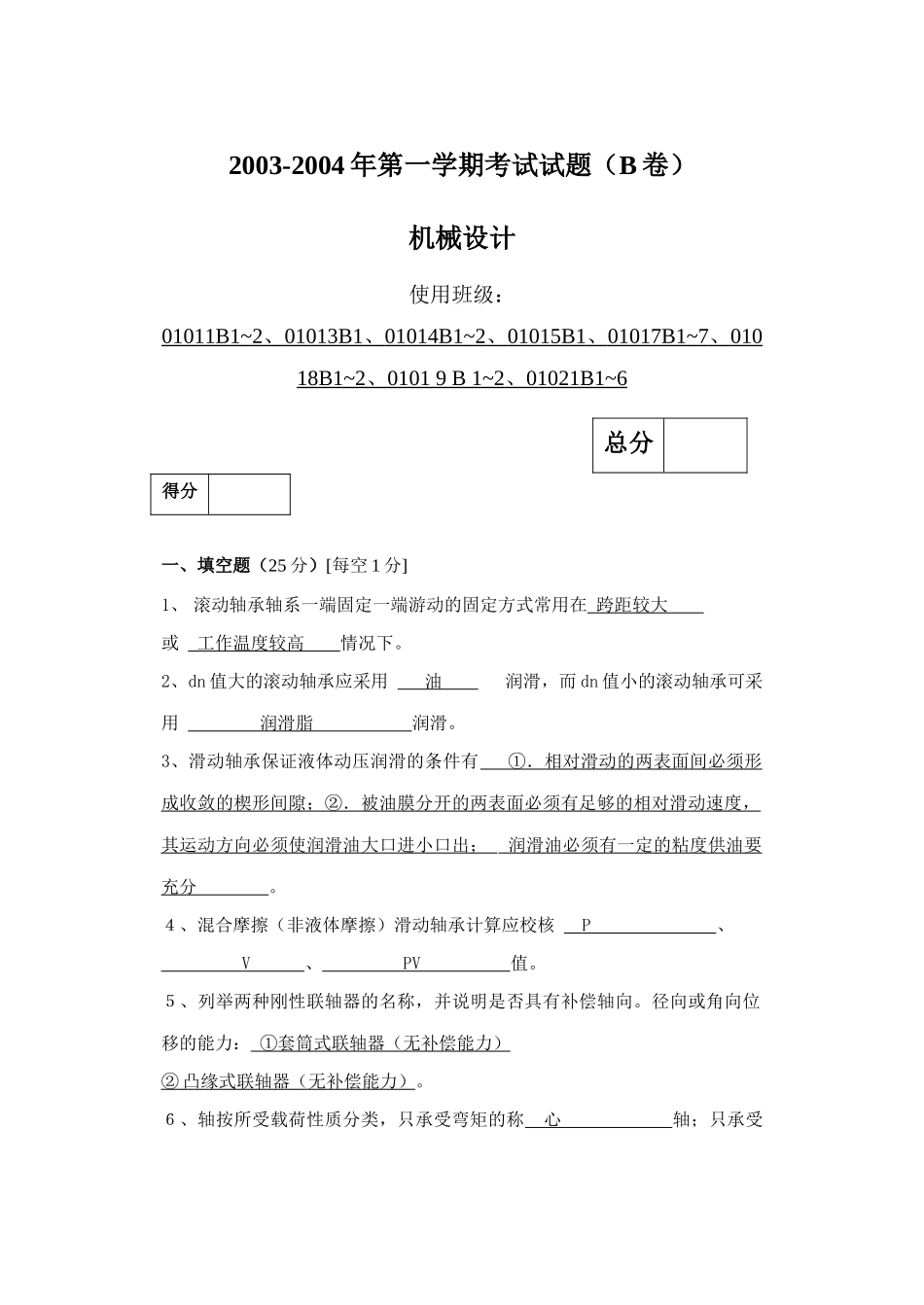

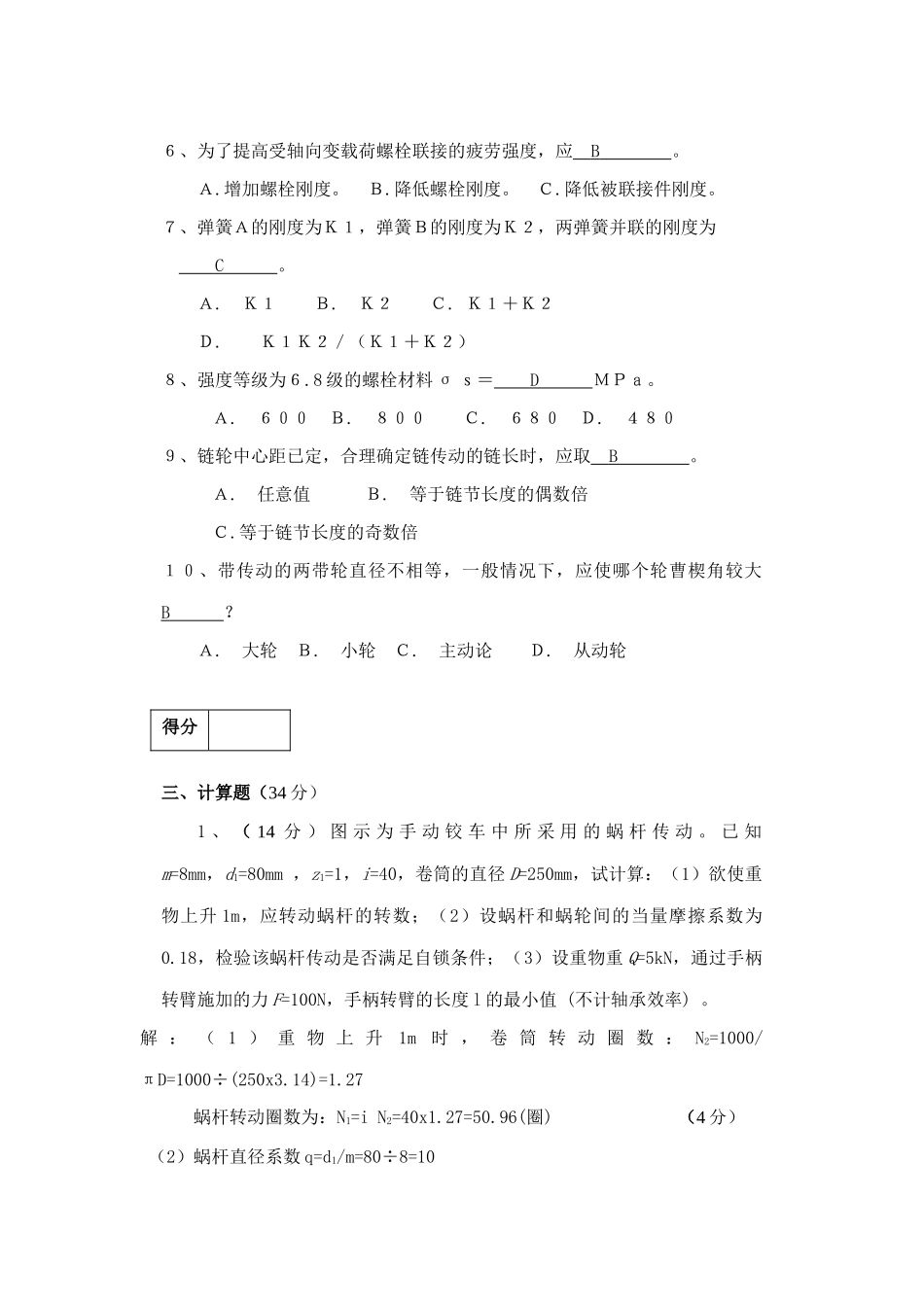

2003-2004年第一学期考试试题(B卷)机械设计使用班级:01011B1~2、01013B1、01014B1~2、01015B1、01017B1~7、01018B1~2、01019B1~2、01021B1~6一、填空题(25分)[每空1分]1、滚动轴承轴系一端固定一端游动的固定方式常用在跨距较大或工作温度较高情况下。2、dn值大的滚动轴承应采用油润滑,而dn值小的滚动轴承可采用润滑脂润滑。3、滑动轴承保证液体动压润滑的条件有①.相对滑动的两表面间必须形成收敛的楔形间隙;②.被油膜分开的两表面必须有足够的相对滑动速度,其运动方向必须使润滑油大口进小口出;润滑油必须有一定的粘度供油要充分。4、混合摩擦(非液体摩擦)滑动轴承计算应校核P、V、PV值。5、列举两种刚性联轴器的名称,并说明是否具有补偿轴向。径向或角向位移的能力:①套筒式联轴器(无补偿能力)②凸缘式联轴器(无补偿能力)。6、轴按所受载荷性质分类,只承受弯矩的称心轴;只承受总分得分扭矩称传动轴;承受弯矩和扭矩称转轴。7、直齿圆锥齿轮的当量齿数Zv=z/cosδ;标准模数和压力角在齿轮大端;受力分析和强度计算用平均分度圆直径。8、带传动的主要失效形式为打滑和疲劳破坏。9、带工作是截面上产生的应力有拉应力,弯曲应力,离心应力。10、在齿轮传动中,大小齿轮的接触应力是相等的,大小齿轮的弯曲应力是不等的。二、选择题(11分)[每空1分]一、选择题:1、滚动轴承内圈与轴配合的正确标注应为C。A.Ф30H7/k6B.Ф30H7C.Ф30k62、下列滚动轴承密封装置,其中AC是属于接触式密封,而BD是属于非接触式密封。A.毡圈密封B.甩油环C.密封环D.缝隙密封3、在B情况下,滑动轴承润滑油的粘度不应选得较高。A.重载B.高速C.工作温度D.高承受变载或冲击振动载荷4、两相对滑动的接触表面,依靠吸附油膜进行润滑的摩擦状态称D。A.液体摩擦B.半液体摩擦C.混合摩擦D.边界摩擦5、半圆键联接当采用双键时两键应D布置。A.在周向相隔90ºB.在周向相隔120ºC.在周向相隔180ºD.在轴向沿同一直线得分6、为了提高受轴向变载荷螺栓联接的疲劳强度,应B。A.增加螺栓刚度。B.降低螺栓刚度。C.降低被联接件刚度。7、弹簧A的刚度为K1,弹簧B的刚度为K2,两弹簧并联的刚度为C。A.K1B.K2C.K1+K2D.K1K2/(K1+K2)8、强度等级为6.8级的螺栓材料σs=DMPa。A.600B.800C.680D.4809、链轮中心距已定,合理确定链传动的链长时,应取B。A.任意值B.等于链节长度的偶数倍C.等于链节长度的奇数倍10、带传动的两带轮直径不相等,一般情况下,应使哪个轮曹楔角较大B?A.大轮B.小轮C.主动论D.从动轮三、计算题(34分)1、(14分)图示为手动铰车中所采用的蜗杆传动。已知m=8mm,d1=80mm,z1=1,i=40,卷筒的直径D=250mm,试计算:(1)欲使重物上升1m,应转动蜗杆的转数;(2)设蜗杆和蜗轮间的当量摩擦系数为0.18,检验该蜗杆传动是否满足自锁条件;(3)设重物重Q=5kN,通过手柄转臂施加的力F=100N,手柄转臂的长度l的最小值(不计轴承效率)。解:(1)重物上升1m时,卷筒转动圈数:N2=1000/πD=1000÷(250x3.14)=1.27蜗杆转动圈数为:N1=iN2=40x1.27=50.96(圈)(4分)(2)蜗杆直径系数q=d1/m=80÷8=10得分题图3-1导程角:γ=arctan=arctan=7.125o当量摩擦角:v=arctanfv=arctan=10.204o因为:γ〈v所以蜗杆传动满足自锁条件(4分)(3)蜗杆传动的啮合效率:则:(6分)2、(10分)一普通V带传动传递功率为P=7.5kW,带速=10m/s,紧边拉力是松边拉力的两倍,即F1=2F2,试求紧边拉力、松边拉力和有效拉力。解:(2分)(2分)=(2分)==750N(2分)所以=2x750=1500N(2分)3、(10分)图示为一刚性凸缘联轴器,材料为Q215钢,传递的最大转矩为1400N.m(静载荷)。已知轴的材料为45钢,工作时有轻微冲击。试根据图示和表为该联轴器选择平键,确定键的尺寸,并校核其强度([σp]=100MPa)。解:由轴径φ55查下表,选取键b=16,h=10,键长L=90键的工作长度l=L-b=90-16=74mm键与联轴器的接触长度k=0.5h=0.5x10=5mm由〉[]=100可见联接挤压强度不够,考虑到相差较大,所以应采用双键,相隔180布置...
